LED灯带连接固定结构件三维设计

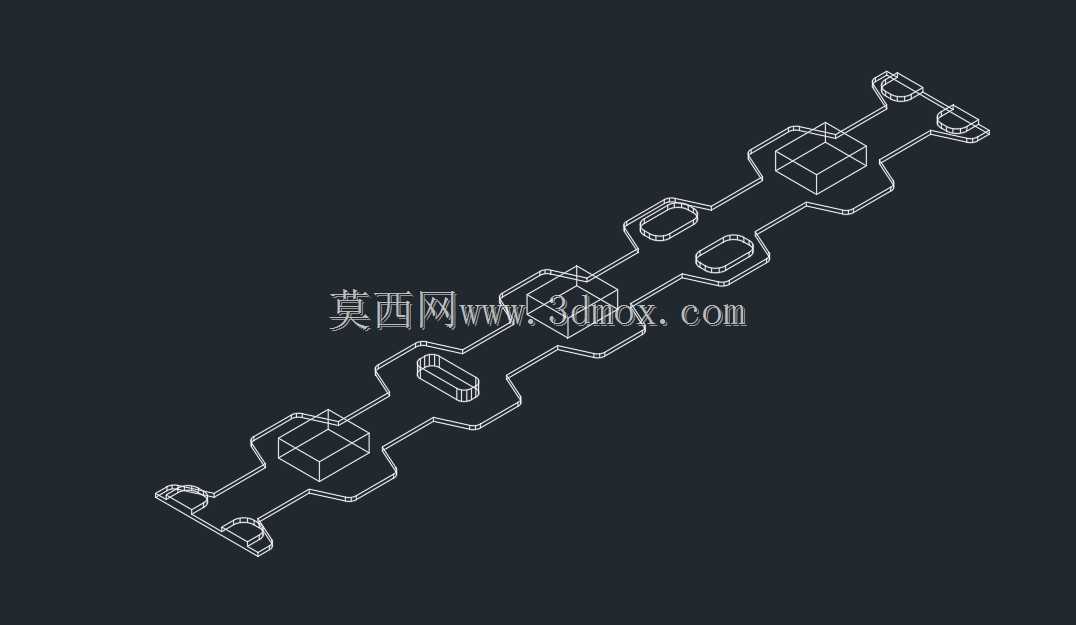

　　在室内外照明布线、展柜装饰亮化、设备状态指示光源的布设场景中，这类带状承载结构是连接LED发光单元、排布供电线路的核心载体，区别于常规柔性灯带的软质基底，本次设计的刚性连接结构件，主要针对需要固定走线路径、多段灯带拼接、存在小幅振动的设备安装场景，解决软质灯带易移位、焊点易拉扯断裂、拼接处对位不准的工程问题。从结构设计逻辑来看，整体采用长条形分段式布局，沿长度方向等距设置方形元件承载位，每个承载位对应一颗LED灯珠的焊接固定区域，周边预留焊盘走线槽，避免布线时导线交叉堆叠；相邻承载位之间采用收窄的柔性连接段，既保证整体可以沿安装面做小幅度弯折适配曲面安装需求，又不会因为弯折幅度过大拉扯到焊接点，连接段两侧设计的圆弧过渡结构，能分散弯折时的应力集中，避免反复弯折后出现基材断裂的问题。

　　结构两端设置带安装孔的固定端，安装孔采用腰型孔设计，可抵消安装面的孔位加工误差，固定端的卡扣结构能与相邻段的对接位快速卡合，拼接时不需要额外的连接配件，卡合后接触面的定位凸台能保证两段结构的导电触点精准对位，不会出现接插错位导致的电路不通问题。从安装边界来看，单段结构的宽度控制在12mm以内，适配常规宽度的LED灯带安装槽，厚度仅2.3mm，嵌入安装后不会突出安装面影响整体外观，相邻承载位的中心距为30mm，匹配常用5050、2835封装灯珠的排布间距，不需要额外调整灯珠焊接位置。

　　结构上的椭圆形镂空位一方面是为了减轻整体重量，降低材料成本，另一方面可以作为散热通道，让灯珠工作时产生的热量通过镂空位快速散出，避免热量堆积加速灯珠光衰，同时镂空位还能作为穿线孔，当需要跨接线路时可以直接从镂空位穿线，不需要额外在结构上开孔。在实际设备应用中，这类结构件多用于工业设备的状态指示灯带安装、商超展柜的暗藏光源布设、户外亮化工程的灯带固定，相比直接粘贴软灯带的安装方式，刚性承载结构能让灯带的排布更顺直，长时间使用不会因为胶层老化出现灯带脱落、移位的问题，拼接式的设计也可以根据实际安装长度自由裁切拼接，不需要定制特定长度的成品灯带，降低现场施工的物料准备难度。

　　设计过程中针对弯折性能做了结构优化，连接段的厚度比承载位薄0.8mm，让弯折应力集中在连接段区域，不会传递到灯珠焊接位导致焊盘脱落，固定端的卡合结构做了防脱倒钩设计，卡合后需要借助工具才能拆开，避免安装后因为热胀冷缩出现拼接处松脱的问题。结构表面做了哑光处理，不会反射灯珠发出的光线，避免出现眩光影响照明效果，承载位的方形凹槽深度刚好匹配灯珠的厚度，灯珠焊接后表面与结构面齐平，不会出现突出的灯珠刮伤安装人员、或者积灰影响发光效果的问题。针对户外使用场景，结构的拼接处预留了打胶槽，安装时可以在槽内注入密封胶，实现拼接处的IP65级防水，满足户外亮化的使用要求，整体材质选用阻燃PC材质，满足电气设备的阻燃要求，不会因为电路短路起火引发安全隐患。
