长条式三灯珠LED照明模组结构设计

　　这款长条式三灯珠LED照明模组，是面向工业设备局部照明、线性灯带拼接、机柜内部补光场景开发的光源组件，在结构设计阶段就充分考虑了批量装配、后期维护以及不同安装工况的适配需求。从实际应用场景来看，这类模组常被嵌入自动化生产线的设备机架内侧、配电柜的检修照明位、商用展柜的线性灯槽内，也可多组拼接组成长距离照明灯带，替代传统荧光灯管实现更低功耗、更高可靠性的照明输出。

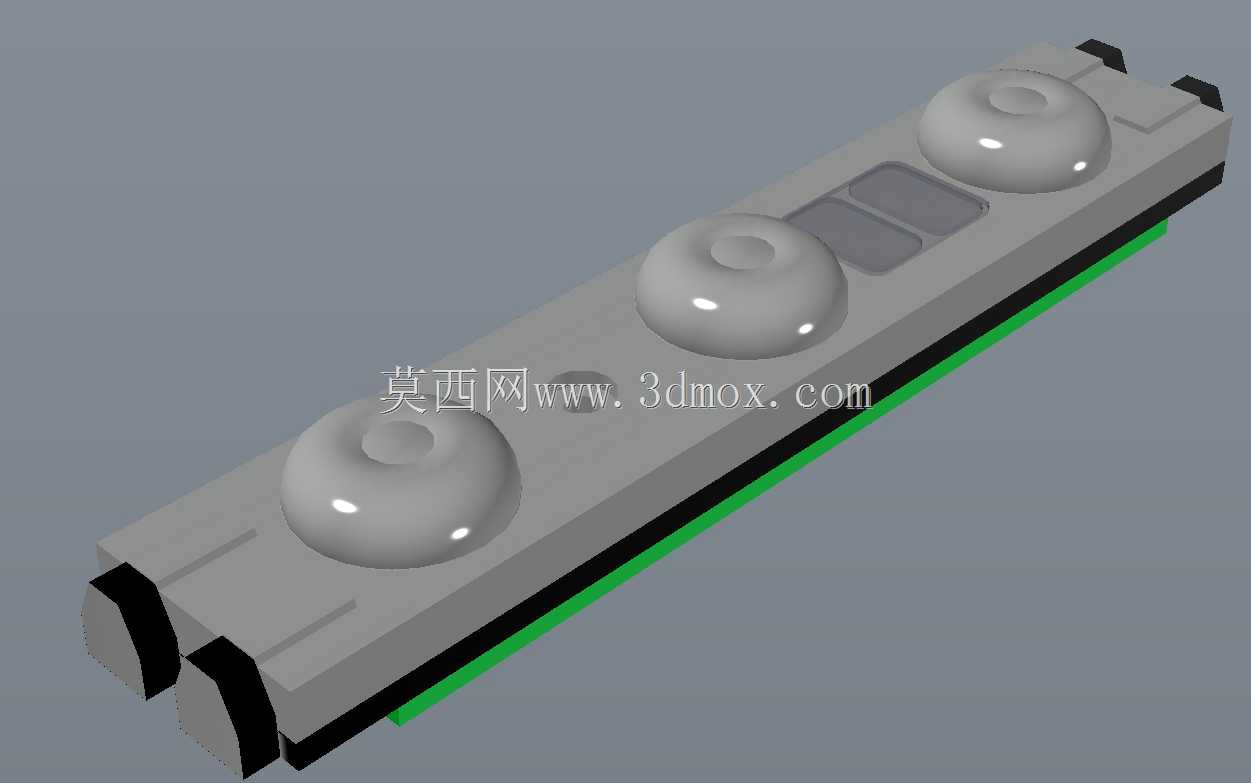

　　从功能特性层面看，模组采用三颗大角度凸面透镜灯珠沿长条基体轴向等距排布，单颗透镜的出光角度经过光学仿真校准，相邻灯珠的照射范围在设计安装距离下可实现无暗区衔接，避免了普通LED灯条点状光斑明显、照度不均的问题。基体侧边预留的绿色PCB插接边，是专门为快插式供电连接设计的结构，装配时无需单独焊接导线，直接对准配套供电底座的插槽推入即可完成电气连接，大幅降低产线装配的工时消耗，也方便后期故障模组的快速替换，无需拆解整段灯带即可完成单模组更换。

　　设计思路上，整个模组的外壳采用一体化注塑成型的哑光灰色工程塑料材质，既可以起到内部电路与灯珠的绝缘防护作用，哑光表面也能减少非出光面的光线反射干扰，避免多余杂光影响照明效果。模组两端设置的黑色卡扣结构，是与安装槽配合的限位固定结构，安装时将模组沿灯槽推入，卡扣会自动卡入灯槽预设的卡位内，无需额外打螺丝即可完成固定，同时卡扣预留了微小的形变余量，可适配安装槽尺寸的轻微公差，降低对配套结构件的加工精度要求。

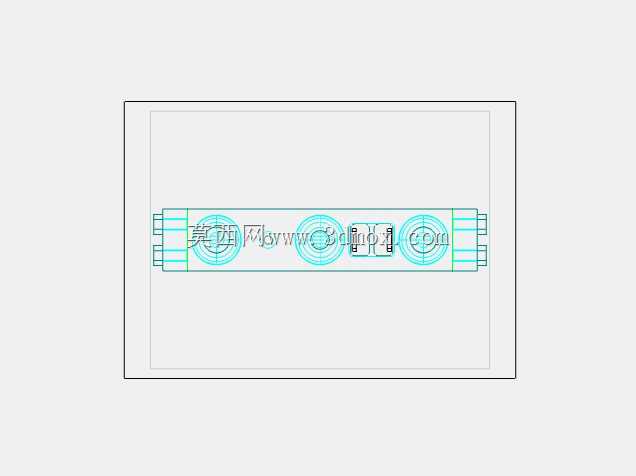

　　外形尺寸与安装边界方面，模组整体为窄长条形结构，宽度控制在常规线性灯槽的通用尺寸范围内，厚度方向做了薄型化处理，可嵌入深度较浅的安装位，不会突出安装面影响整体外观。三颗透镜的凸起高度经过严格控制，既保证透镜的光学折射角度满足大光斑覆盖要求，又不会因为凸起过高导致安装时与灯槽透明面罩发生干涉。模组底部与安装面接触的区域做了平面度处理，保证安装后与灯槽底面完全贴合，提升散热接触面积，帮助灯珠工作时的热量快速传导到安装基体上，延缓灯珠光衰速度，延长模组的整体使用寿命。

　　在结构细节处理上，透镜与外壳的配合处采用了卡扣式密封结构，可阻挡日常使用环境中的灰尘进入灯珠与电路区域，适配车间、机房等存在少量浮尘的使用场景，无需额外增加密封胶圈即可达到基础的防尘等级。模组上预留的两个矩形凹陷位，是生产过程中的定位基准槽，在SMT贴片、透镜装配、成品检测等工序中，可通过工装卡入该槽位实现模组的精准定位，保证各工序装配位置的一致性，降低批量生产的装配误差。供电插接边的金手指区域做了镀金处理，提升反复插拔的耐磨性能与导电稳定性，避免长期使用后接触不良导致的灯珠闪烁问题。

　　从选型适配角度看，这款模组的安装接口与市面上主流的线性LED灯带插槽通用，可直接替换同规格的传统LED模组，无需对原有安装结构做改造，适合老旧设备照明系统的升级替换。单模组的照射覆盖长度经过实测验证，在距离照射面30cm的常规安装高度下，可实现长度方向无暗区的均匀照明，多模组拼接时，相邻模组的端面对接后，接缝处的照度差控制在人眼不可察觉的范围内，保证整段灯带的照明一致性。
