在便携储能、工业后备电源、车载能量回收这类对功率密度与循环寿命要求严苛的场景里,传统电解电容与普通电池的性能边界始终存在难以弥合的缺口,而混合超级电容器恰好填补了这一空白,本次呈现的圆柱型混合超级电容器结构,正是面向这类高动态功率场景设计的储能元件。从实际使用场景来看,这类器件常被部署在智能电表的掉电保持回路、工业伺服驱动的母线能量吸收端、电动工具的峰值功率补偿模块,以及光伏微型逆变器的短时储能单元中,它既不需要像普通电池那样依赖缓慢的化学反应完成充放,也不会像传统双电层电容那样能量密度过低无法支撑短时负载供电,能够在毫秒级时间内释放大电流,同时承受数十万次的充放循环而不出现明显的容量衰减。

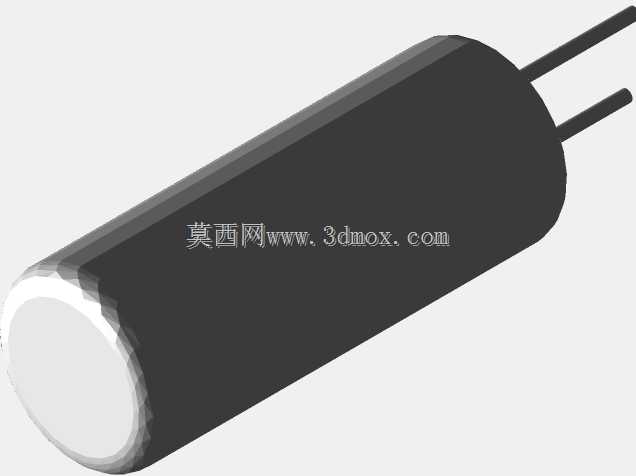

从结构设计逻辑来看,这款圆柱型器件采用了轴向双引脚引出的封装形式,整体壳体为深色调的铝质拉伸外壳,端面采用密封胶圈与绝缘端盖压合封装,这种结构一方面能够隔绝外界水汽与粉尘侵入内部电芯,另一方面铝壳本身具备足够的结构强度,能够承受内部电芯在充放电过程中产生的轻微膨胀应力,避免长期使用后出现封装变形。引脚采用镀锡铜质引线,直接从电芯内部极耳引出后贯穿端盖密封结构,引线长度与线径经过匹配设计,既能够满足大电流通过时的载流要求,减少引线自身的焦耳热损耗,也适配常规波峰焊、回流焊的PCB装配工艺,不需要额外定制转接端子就能直接完成板级安装。
在功能特性层面,这款混合超级电容器结合了双电层电容与电池型电极的优势,正极采用具备高比表面积的碳基材料实现快速电荷吸附,负极采用具备锂离子嵌入能力的嵌锂材料提升整体能量密度,因此它既具备传统超级电容的高功率输出能力,能够在短时间内输出数倍于额定值的电流,也具备比普通双电层电容更高的能量密度,可以在小体积内容纳更多的电能,同时它的等效串联电阻被控制在极低水平,大电流充放过程中自身的发热更小,能量转换效率更高,在-40℃到65℃的宽温域环境下都能保持稳定的性能输出,不会像普通电解电容那样在低温环境下出现容量骤降、内阻飙升的问题。
从安装边界与尺寸适配角度来看,这款圆柱型器件的外径与长度经过标准化设计,能够适配市面上常规的圆柱型电容安装座,也可以直接通过引脚插装在PCB板对应的安装孔位上,安装孔距与引脚直径匹配通用PCB设计规范,不需要为了这款器件单独调整板上的安装孔位尺寸。在进行结构布局时,需要注意器件本体与周边发热元件的间距,预留至少2mm的散热间隙,避免周边功率器件的热量通过壳体传导到电芯内部,加速电芯老化;同时引脚弯折位置需要距离端盖密封面至少3mm以上,避免弯折应力传递到密封结构处导致密封失效,影响器件的长期使用寿命。
在三维建模过程中,需要重点还原壳体的拉伸圆角、端盖与壳体的压合台阶、引脚与端盖的密封过渡结构,这些细节不仅是外观层面的特征,更是实际装配过程中会影响干涉检查、安装适配的关键结构。比如壳体端面的圆角半径如果建模偏差过大,在进行整机装配的干涉检查时,就可能出现与周边结构件的虚拟干涉误报,或者实际装配时出现物理干涉;引脚的出线角度与长度如果还原不准确,在PCB板级装配仿真时就会出现引脚无法插入安装孔的问题,影响整个设计的装配验证准确性。建模时还需要注意壳体表面的质感还原,铝壳经过哑光处理后的表面粗糙度、引脚镀锡层的金属光泽、端盖密封处的胶圈质感,这些细节能够帮助结构工程师在进行整机外观评审时,更准确地判断器件与周边结构的视觉协调性,也能为装配工艺人员提供更直观的结构参考。
对于从事电源模块设计、便携设备开发、工业控制板卡设计的工程师来说,准确的三维模型能够在设计阶段就完成器件的布局校验、安装空间预留、装配路径模拟,避免在样机试制阶段才发现器件与周边结构干涉、安装空间不足、引脚长度不匹配这类问题,大幅缩短产品的开发周期,减少样机迭代的成本。同时,这类混合超级电容器的结构特征也能为同类储能器件的封装设计提供参考,比如在定制特殊规格的圆柱型储能元件时,可以参考这款器件的密封结构、引脚引出方式、壳体强度设计思路,结合具体的性能参数要求调整尺寸与内部结构,在保证封装可靠性的前提下,尽可能缩小器件的占用体积,提升板上空间的利用率。
