胶合板框架单LED便携照明装置结构设计

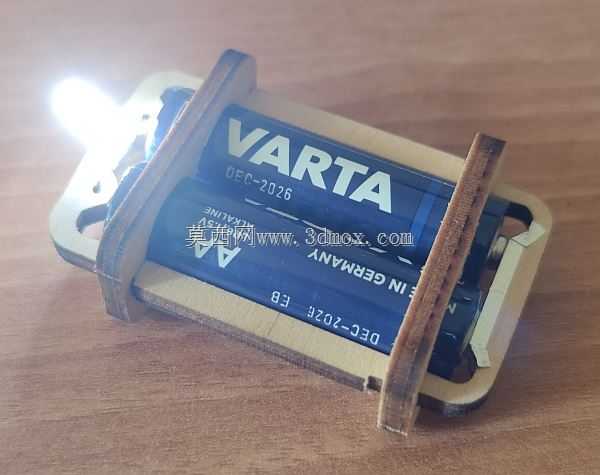

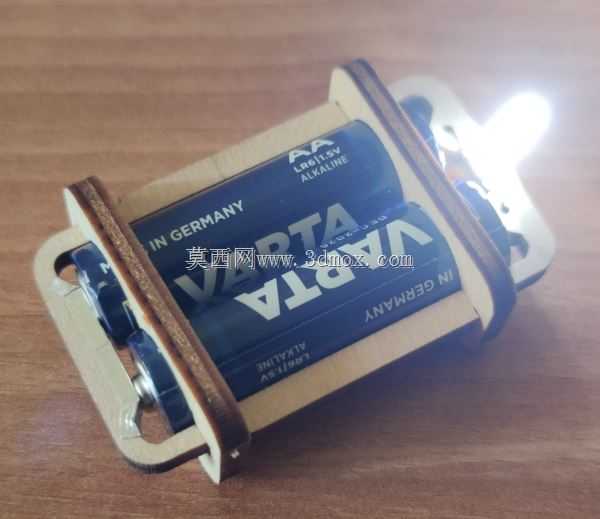

　　这款便携照明装置采用单节AA规格电池作为供电核心，整体依托胶合板激光切割构件完成主体框架搭建，没有采用传统注塑外壳的复杂模具结构，非常适合小批量手工制作或者创客场景下的快速验证。从实际使用场景来看，这类结构的照明装置可以作为随身应急照明工具，放在口袋、工具包中不会占用过多空间，也可以作为小型设备的局部照明附件，固定在工作台边缘、设备检修位提供近距离补光，甚至可以嵌入到小型木质文创产品中作为发光功能模块。

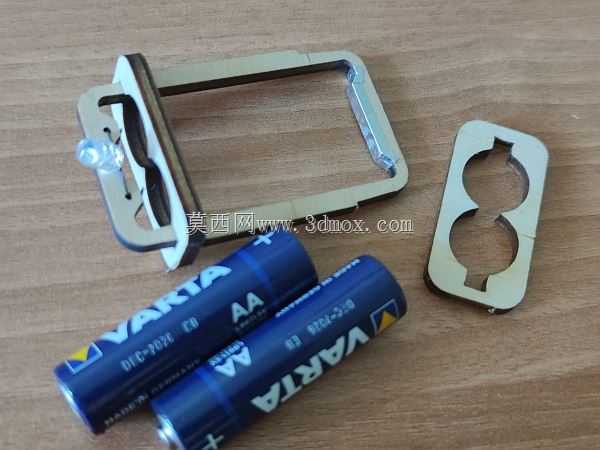

　　功能层面，装置仅搭载一颗5mm规格的直插式LED，没有额外设计调光、频闪等附加电路，结构逻辑极度简化，仅通过电池正负极直接与LED引脚连通形成回路，依靠胶合板构件的夹紧力固定电池与LED的接触位置，不需要额外焊接导线或者设置独立的电池弹片仓，装配过程不需要复杂工具，仅需要在框架对应位置粘贴铝箔作为导电接触层，按照极性标识放入碱性电池后，通过框架侧边的锁紧结构卡紧即可完成组装，持续通电状态下可以满足数月的低亮度照明需求，完全适配夜间找物、设备检修近距离补光这类不需要高亮度的使用场景。

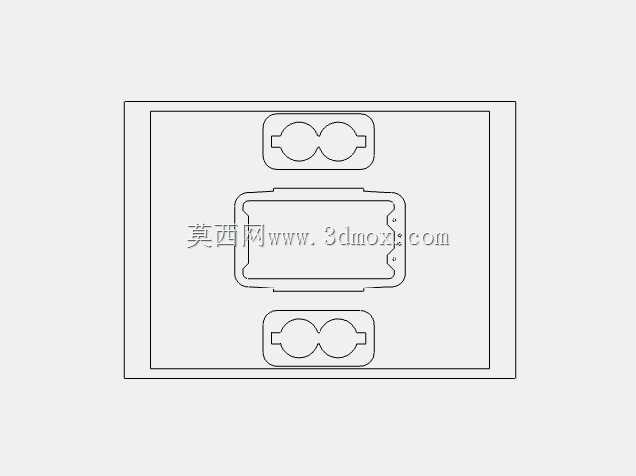

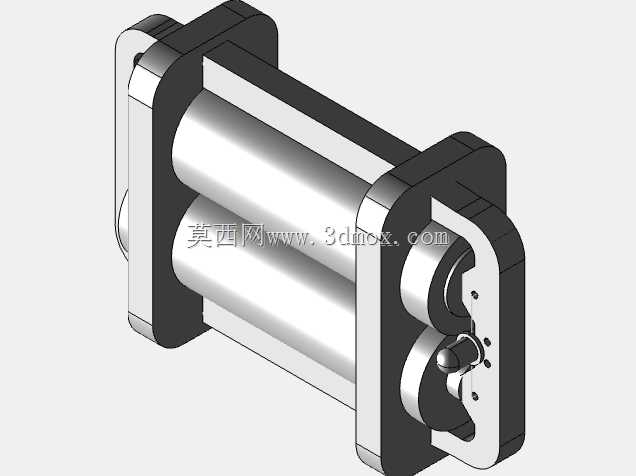

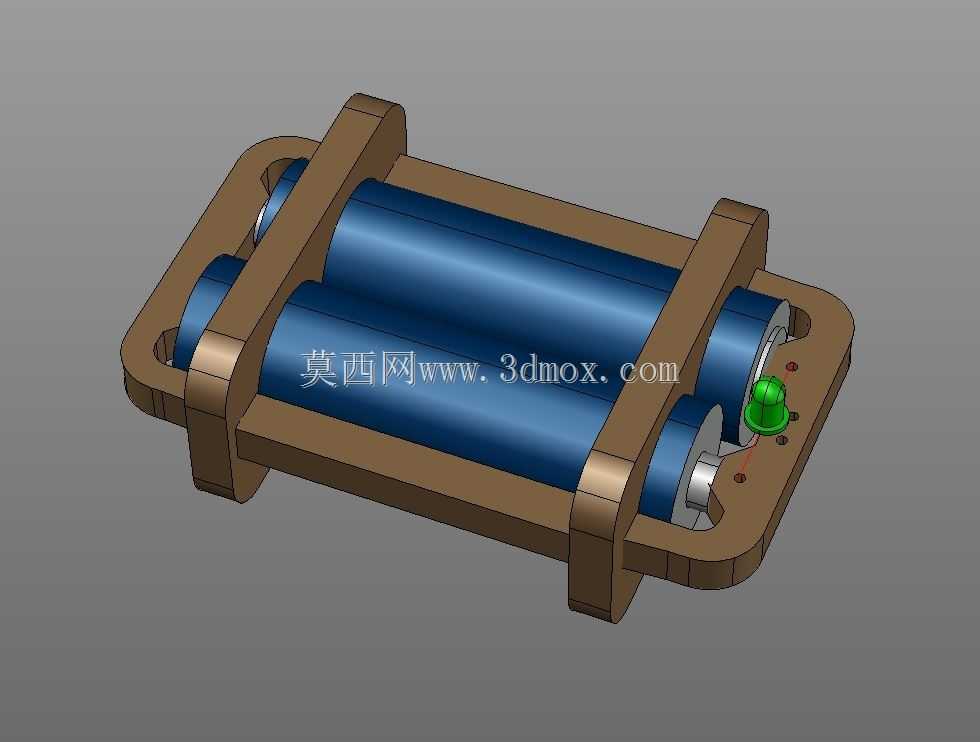

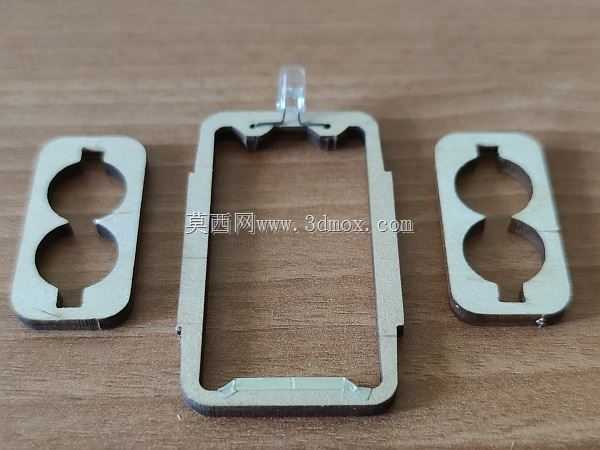

　　设计思路上，整个框架采用层叠胶合板切割件拼接，两侧的竖向夹板既作为电池的侧向限位结构，也承担了框架的受力支撑作用，底部的托板承托电池重量，前端的开孔位置刚好卡住LED的灯体部分，保证LED发光方向正对前方，不会出现偏移。所有构件的连接都依靠板材之间的卡槽配合，不需要螺丝、胶水等额外连接件，拆卸更换电池时只需要松开侧边的锁紧卡扣，就能取出旧电池更换，重复拆装不会破坏框架结构。导电部分直接利用粘贴在夹板内侧的铝箔实现，铝箔一端接触电池正负极，另一端延伸到LED引脚位置，省去了导线排布的空间，也避免了焊接工序对手工制作的门槛要求。

　　从安装边界与尺寸控制来看，整个装置的外形尺寸完全围绕单节AA电池的尺寸设计，AA电池的标准直径为14.5mm、长度为50.5mm，框架内部的电池容纳槽宽度设置为15mm、长度设置为51mm，预留0.5mm的装配间隙方便电池顺利放入，不会出现卡滞；两侧夹板的高度设置为20mm，刚好高出电池上表面5mm左右，既可以避免电池从框架中滑脱，也不会遮挡LED的出光角度；前端LED安装孔的直径设置为5.1mm，刚好适配5mm直插LED的灯体直径，LED引脚伸出长度控制在8mm，刚好可以接触到夹板内侧的铝箔导电层，不需要额外弯折引脚。整个装置组装完成后的总厚度不超过22mm，长度不超过70mm，宽度不超过30mm，整体重量不到20g，携带时不会产生明显的负重感。

　　实际装配过程中需要注意极性匹配问题，LED的长引脚对应电池正极、短引脚对应电池负极，铝箔粘贴时要保证正负极的导电层完全隔离，不能出现短路情况，夹板内侧的铝箔要粘贴平整，避免出现褶皱导致接触不良。侧边的锁紧结构采用楔形卡槽设计，卡紧时会对两侧夹板产生向内的预紧力，保证电池与铝箔、铝箔与LED引脚之间的接触压力足够，不会因为晃动出现断电情况。框架的边角位置都做了R2的圆角处理，避免胶合板切割后的锐边划伤使用者，握持手感更加友好。和传统塑料外壳的迷你手电筒相比，这种胶合板结构的装置不需要开模，修改尺寸时只需要调整激光切割的图纸参数，就能快速适配不同规格的电池或者LED型号，定制化成本极低，同时木质外观也具备一定的装饰性，除了实用照明功能外也可以作为手工文创产品。在户外应急场景下，即使框架出现轻微损坏，也可以通过更换切割好的胶合板构件快速修复，不需要特殊的替换配件，维护难度远低于集成化的商用照明产品。
