适配智能手机的便携绘图小车装置设计

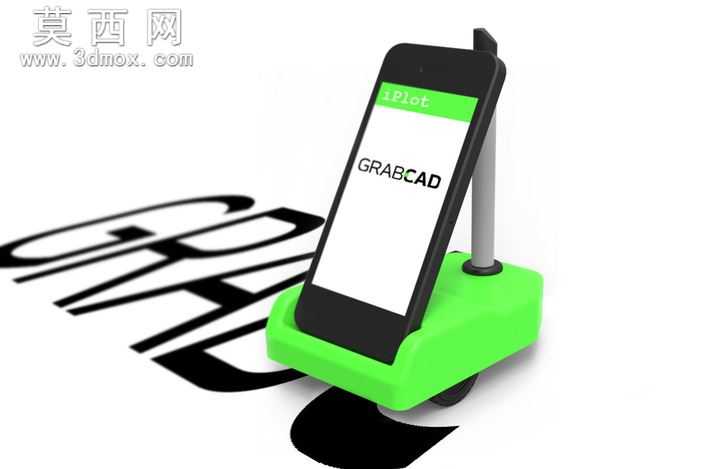

本作品是一款将智能手机与小型移动绘图机构结合的创意装置，整体建模过程围绕功能实现与视觉呈现展开，首先完成核心结构的三维搭建：底部为亮绿色的移动承载基座，建模时对基座外壳做了圆角过渡处理，避免尖锐棱角带来的廉价感，基座内部预留了滚轮安装位、笔具固定槽以及支撑立杆的连接孔位，滚轮采用隐藏式半内嵌结构，既保证移动时的平稳性，也让基座外观更简洁流畅。支撑立杆采用金属质感的圆柱结构，建模时调整了立杆的倾斜角度，刚好适配手机放置的视角，让手机屏幕能够以舒适的倾斜角度面向使用者，手机固定位做了与手机侧边弧度匹配的卡槽，无需额外卡扣即可稳定承托手机，还原了智能手机的外观细节，包括屏幕边框、顶部听筒位置的小凸起结构，屏幕区域分别制作了应用顶部绿色状态栏与主显示区的分层材质，主显示区赋予白色哑光质感模拟屏幕玻璃，状态栏赋予亮绿色半透明材质还原APP界面效果。材质渲染阶段，基座外壳采用高饱和度的亮绿色哑光塑料材质，调整材质粗糙度参数让表面呈现细腻的磨砂质感，避免强反光带来的失真；支撑立杆赋予银灰色金属材质，添加轻微的拉丝纹理提升真实感；手机部分的边框采用黑色亮面塑料材质，屏幕区域添加微弱的环境反射效果模拟玻璃盖板的光学特性；底部滚轮采用黑色橡胶材质，调整材质的凹凸参数模拟橡胶表面的细微防滑纹理。结构设计上充分考虑了功能逻辑：基座前端的笔具固定槽可插入绘图笔，当手机运行对应绘图应用时，装置可将手机端的图像信号转换为小车的移动轨迹，带动绘图笔在平面上完成图案绘制，立杆与基座的连接采用可拆式结构设计，方便收纳携带，手机放置位的卡槽尺寸适配主流智能手机的厚度，无需调整即可稳定固定设备。建模过程中对各部件的装配间隙做了精准把控，既保证各活动部件（滚轮、可拆卸立杆）的活动空间，也让整体装配后没有明显的缝隙瑕疵，渲染时采用柔和的影棚布光，在白色背景下突出装置的色彩对比与结构细节，底部添加柔和的投影增强立体感，完整呈现了这款创意数码外设的设计巧思与功能形态。
