Eventorbot设备专用安装支架结构件

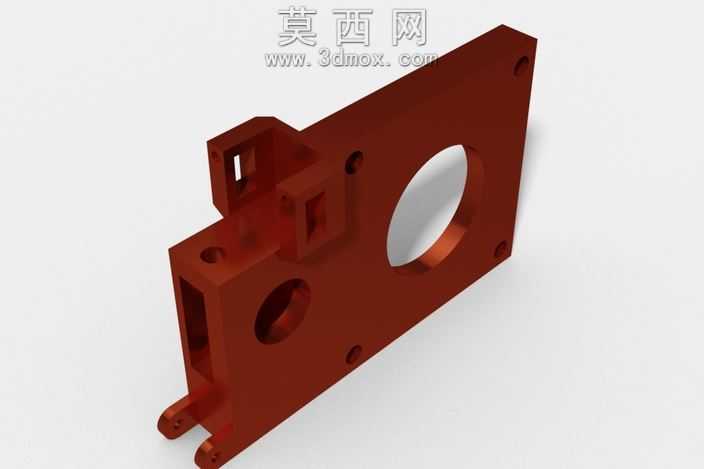

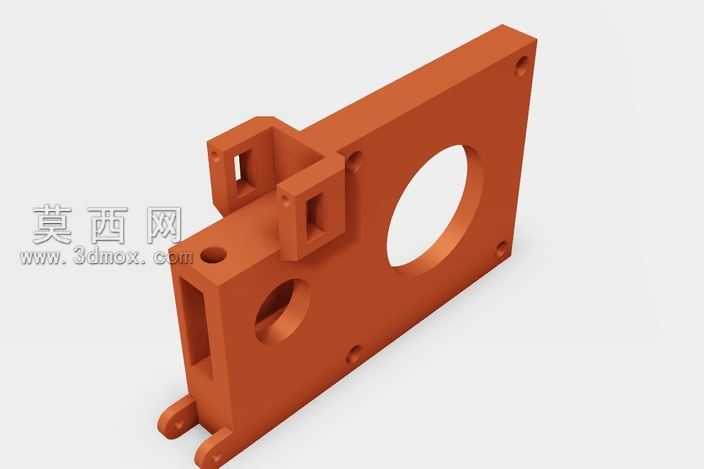

本结构件采用Autodesk Inventor进行三维参数化建模，建模过程中以基准面为定位基础，先绘制主体板件的二维轮廓草图，通过拉伸命令生成基础实体，再依次对各个安装位、连接结构进行特征添加。主体为立式板状结构，表面设置大尺寸圆形通孔用于适配圆形部件的安装定位，板身分布多个不同孔径的小孔，用于螺丝紧固、定位销插接以及管线穿设，孔位的位置公差严格按照装配需求设定，保证与配套部件的同轴度要求。板件一侧延伸出两组带方形槽的凸耳结构，方形槽用于卡接对应规格的型材或功能模块，凸耳上预留的小孔用于穿设紧固件实现锁紧固定，凸耳下方设置带铰接孔的支脚结构，用于实现与其他活动部件的铰接连接，满足设备的运动装配需求。建模过程中对所有棱边进行了合理的圆角处理，既避免应力集中提升零件结构强度，也符合3D打印或机加工的工艺要求，减少加工过程中的崩边风险。材质设定为工程塑料，渲染时采用哑光橙红色塑料材质，调整材质的粗糙度、反射率参数，还原工程塑料的真实质感，同时添加柔和的环境光与定向光源，突出零件的结构层次与轮廓细节，清晰展现各个安装位、槽孔、连接结构的形态与位置关系。设计过程中充分考虑零件的装配兼容性，各个连接结构的尺寸均匹配Eventorbot设备的对应装配位，既保证安装后的结构稳定性，也兼顾零件的轻量化设计，在非受力区域去除多余材料，降低零件整体重量，同时保证受力部位的结构强度满足设备运行时的载荷要求，避免使用过程中出现变形、断裂等问题。
