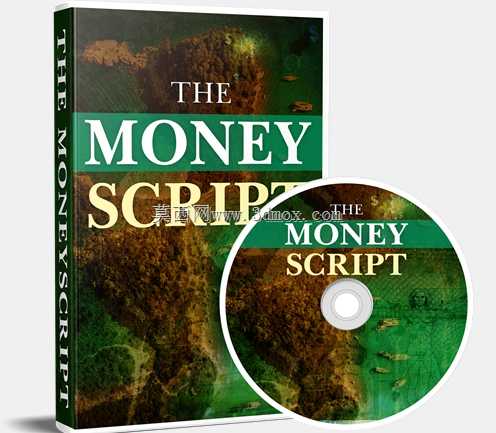

金钱脚本主题影音光碟包装盒三维结构设计

　　做包装结构设计快十二年，经手的影音类包装三维模型不下三百套，这次做的这套影音光碟包装盒，最初是给海外独立知识付费内容方做的配套装帧结构，落地后在文创内容周边、独立出版物配套包装场景里用得很顺。先聊实际应用场景，这类包装不是走快消品大批量铺货的路线，主要面向垂直内容创作者的实体周边发售、小众知识付费产品的实体交付、独立影音内容的限量版发行，和普通CD/DVD包装比，它要兼顾内容辨识度、碟片防护性、桌面陈列质感，毕竟买这类产品的用户很多是冲着内容IP来的，包装本身就是内容价值的一部分，不能做的太廉价。

　　说回结构本身，这套模型做的时候先卡的是碟片的安装边界，标准120mm直径的光碟，中心夹持位的凸台直径做的是15mm，凸台高度2.3mm，刚好卡进光碟中心的定位孔，不会太松运输时晃荡，也不会太紧用户取碟的时候抠半天甚至掰裂碟片。盒体的内空尺寸我当时反复调了三版，最终定的是外尺寸142mm见方，厚度12mm，这个尺寸刚好能放进标准的快递气泡袋，不用额外做定制快递盒，能给客户省不少物流成本，同时内部分成两个腔体，一个放碟片托盘，另一个留了3mm的间隙，可以塞16页以内的铜版纸说明书或者内容手卡，不用额外做附件袋。

　　设计思路上我没走传统影音盒的全透明塑料翻盖路线，而是做了天地盖加局部开窗的结构，外盒用350g白卡覆亚膜，正面开窗位置刚好露出碟片印刷面的核心视觉区，用户拿到手不用拆塑封就能看到碟面的主题设计，同时天地盖的咬合深度做了8mm，扣合后不会因为轻微摔碰就散开，比普通翻盖盒的结构强度高不少。碟片的托盘我没选通用的黑色PS塑料托盘，而是做了和外盒视觉统一的纸浆模塑托盘，重量比塑料托盘轻40%，印刷面可以和外盒做同色系设计，整体视觉一致性更好，而且纸浆托的缓冲性能比硬塑料好，运输过程中哪怕有轻微挤压，也不会把碟片硌出划痕。

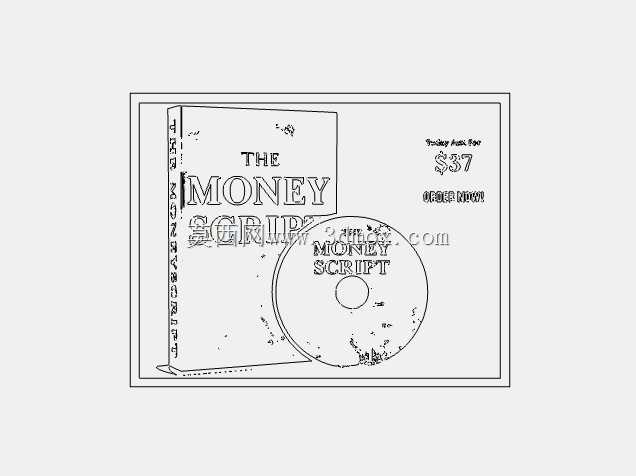

　　实际做三维建模的时候，我特意把所有的折痕压线位都做了0.3mm的凹槽特征，打样的时候工厂直接导模型就能出刀模图，不用二次调整压线位置，之前做过不少包装模型，很多设计师只做外轮廓，不做压线和咬合的细节结构，工厂打样的时候要反复改，耽误交期。另外盒盖的开合阻尼我也做了结构上的考量，盖体的四个插舌做了1度的微小拔模斜度，插进去的时候有明显的阻尼感，不会松垮垮的，用户打开的时候也不用费太大力气，这个细节很多新手设计师容易忽略，要么插舌做的太直太紧，第一次开就把纸扯烂，要么太松盖不住。

　　再聊实际使用里的细节，这套结构我当时做了三次跌落测试，从1.2米的高度以不同角度自由落体到水泥地面，碟片没有从托盘里脱出，盒体的边角也没有出现明显的折痕，主要是因为我在盒体的四个内角做了1mm的加厚衬片，相当于给边角做了加强筋，比普通单层纸盒的抗冲击性能高很多。另外碟片托盘的中心凸台我做了0.5mm的圆角过渡，不会因为边缘太锋利刮花碟片的印刷层或者数据面，之前有客户踩过这个坑，凸台做的太锐，运输过程中震动把碟片中心的镀膜刮掉一圈，直接报废了几百套成品。

　　还有陈列场景的适配，这个盒型的厚度是12mm，刚好能插进普通的CD架，用户买回去之后可以和自己其他的影音藏品放在一起，不会因为尺寸特殊放不进去，外盒的书脊位置我留了12mm的宽度，足够印上产品名称和出品方标识，竖放的时候用户一眼就能找到。之前做过一套15mm厚的特殊盒型，客户反馈用户买回去之后放不进家里的CD架，只能平放在桌面上，体验很差，这次做尺寸的时候特意把这个点考虑进去了。

　　建模的时候我把所有的配合间隙都留好了，外盒和内托的单边间隙留了0.2mm，刚好够覆完膜之后的纸张厚度，不会出现装不进去或者晃荡的情况，碟片和托盘的间隙留了0.15mm，既能固定住碟片，又不会因为纸张受潮膨胀把碟片夹住。很多新手做包装模型的时候喜欢做零间隙配合，实际生产的时候纸张有厚度，印刷完还有覆膜的厚度，零间隙根本装不进去，最后只能临时改尺寸，浪费打样费。

　　另外这套结构的材料利用率我也算过，拼版的时候一个对开纸能拼12个外盒加12个内托，没有多余的边角料，印刷成本比异形盒低30%左右，对于小批量定制的客户来说很友好，不用承担太高的起印成本。之前给一个独立音乐人做专辑包装的时候，做过一个异形的多边形盒，材料利用率只有40%，光印刷费就比普通盒贵了一倍，客户最后因为成本太高放弃了，所以做包装结构不能只看视觉效果，还要考虑生产端的可行性和成本控制。
