嵌入式实训用拼装式停车场道闸结构

　　这套结构主要面向嵌入式系统开发实训场景搭建，可作为高校电子信息、机电一体化专业的课程实践载体，替代传统零散的实验架体，让学生在完成道闸升降逻辑开发时，能直观对应实体结构的动作反馈，避免纯软件仿真脱离实际装配约束的问题。日常应用中，该结构也可缩比还原商用停车场道闸的核心动作逻辑，用于小型园区非机动车出入口的简易管控，或是创客空间、科技展项中的互动演示装置，不需要复杂的钣金加工，通过板材切割拼接即可快速组装成型，适配小批量快速验证的项目需求。

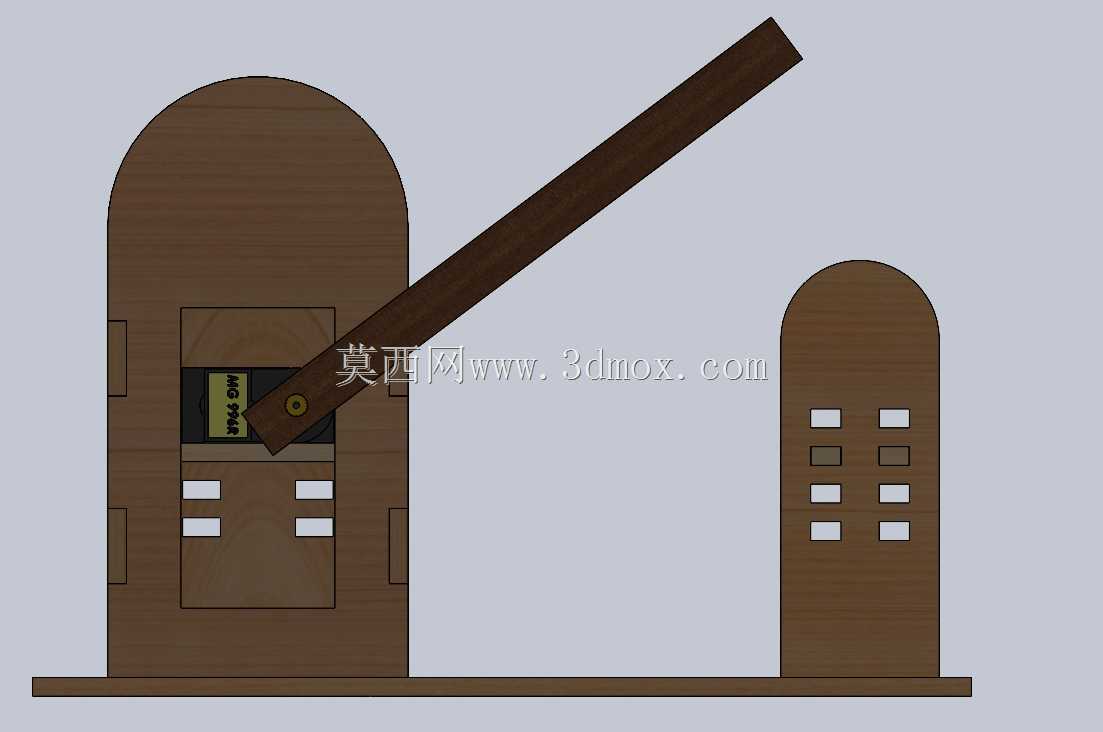

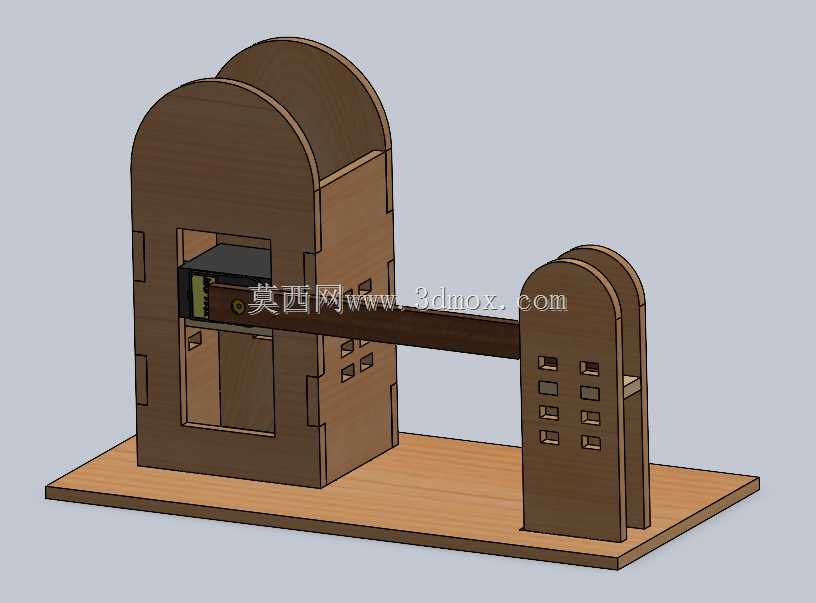

　　从功能实现来看，结构预留了舵机安装腔体，横杆与动力输出端直接嵌合，不需要额外设计复杂的传动连杆，减少装配累计误差带来的动作卡滞；两侧立柱上开设的多组矩形槽位，既可以作为红外对射传感器的安装位，检测横杆下方是否有人员、物体滞留，也能嵌入状态指示灯，直观展示道闸的升降、锁定状态；底座采用整板平铺设计，增大与安装面的接触面积，不需要额外打膨胀螺栓固定，放置在桌面、实训台面上即可稳定运行，横杆抬升到位后不会因为重心偏移出现侧翻问题。

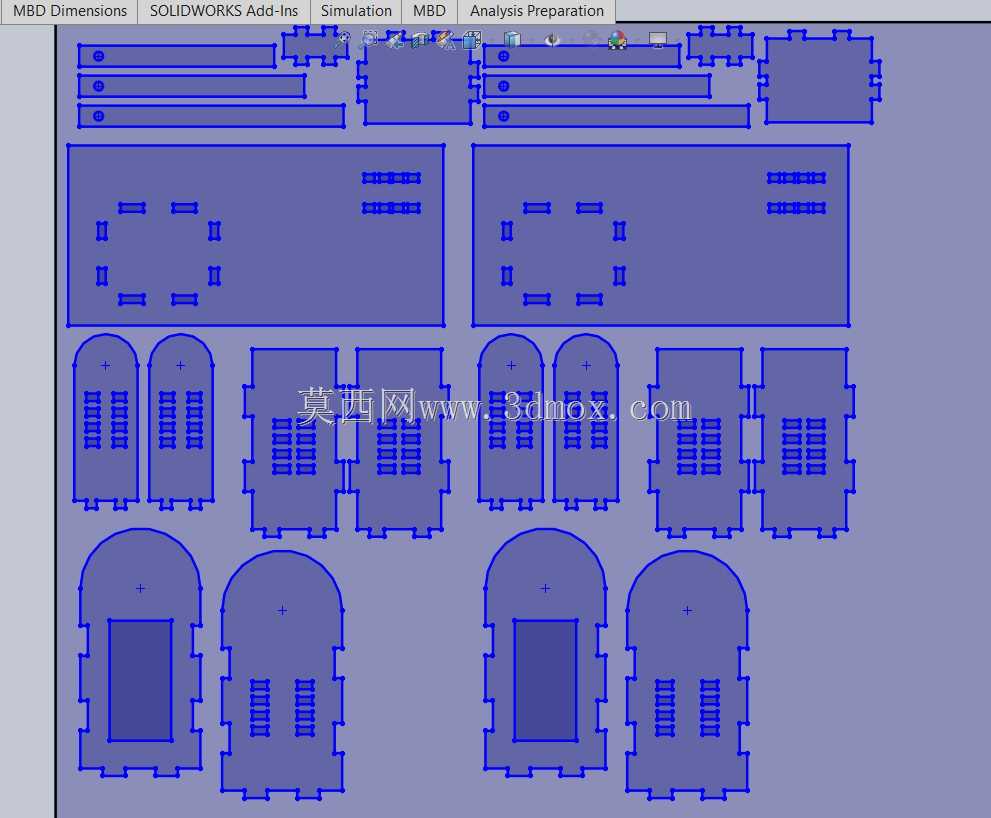

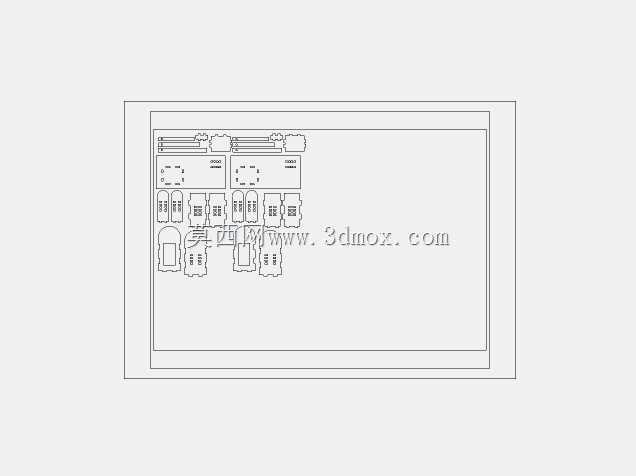

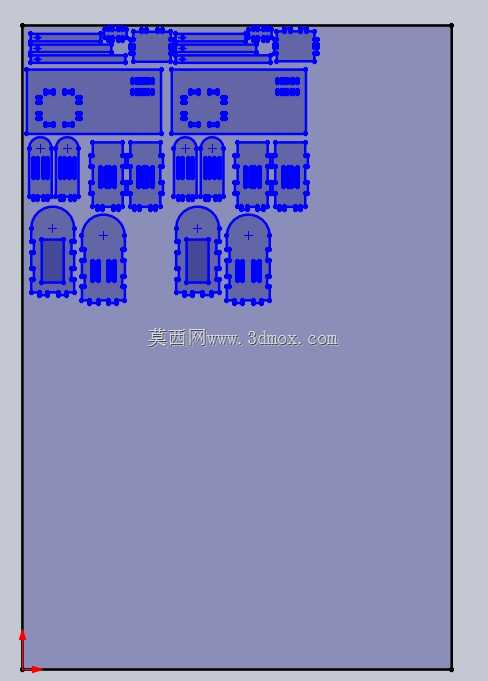

　　设计过程中优先考虑了板材加工的工艺适配性，所有拼接位置都采用卡槽互锁结构，不需要额外使用金属紧固件，切割完成后直接按压拼接即可成型，降低实训场景下的组装难度，学生不需要掌握复杂的装配技巧就能快速完成架体搭建。立柱顶部做圆弧过渡处理，既避免直角磕碰带来的安全隐患，也能在内部预留走线空间，传感器、舵机的连接线可以顺着立柱内腔引到底座下方，不会外露干扰横杆的转动动作；横杆采用等截面长条结构，两端分别嵌入主动立柱和从动立柱的导向槽内，抬升、下落过程中全程有槽位约束，不会出现横向晃动，即使长时间反复运行，横杆也不会因为单侧受力出现变形翘曲。

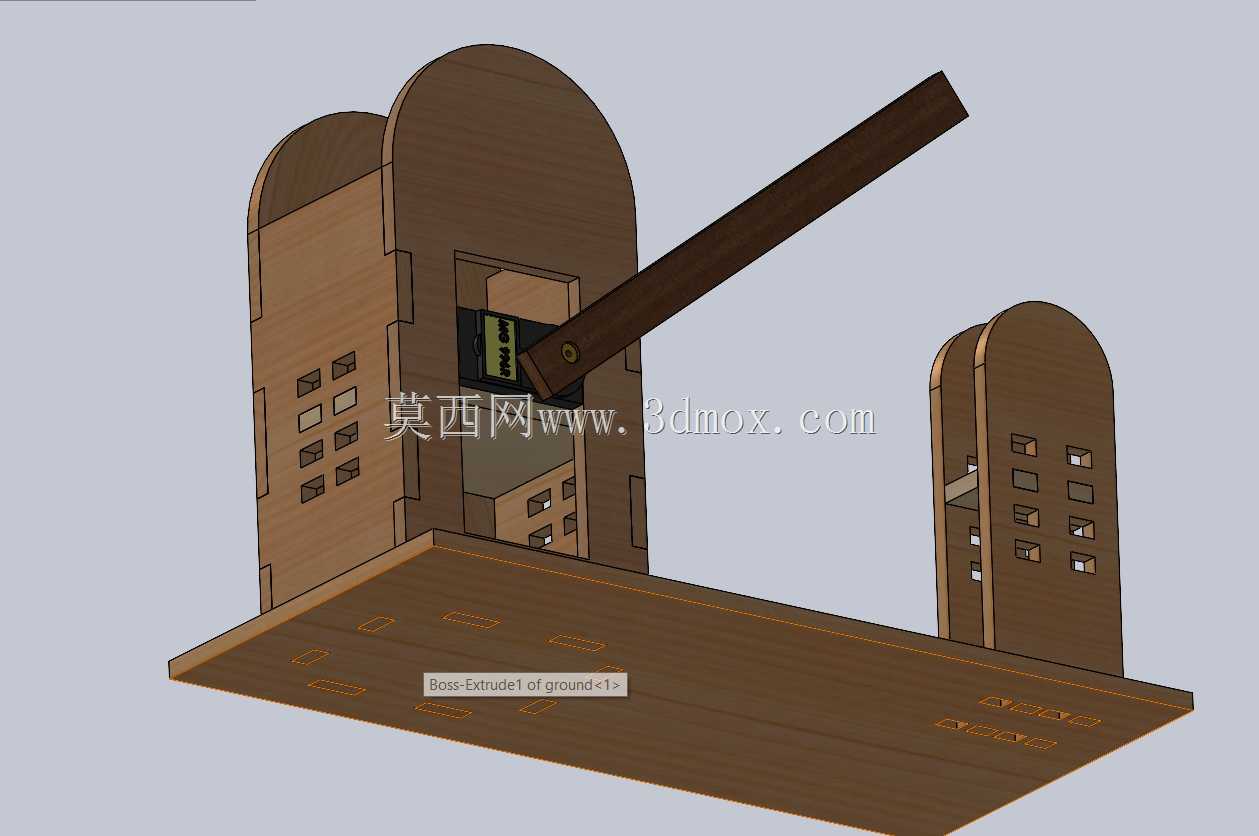

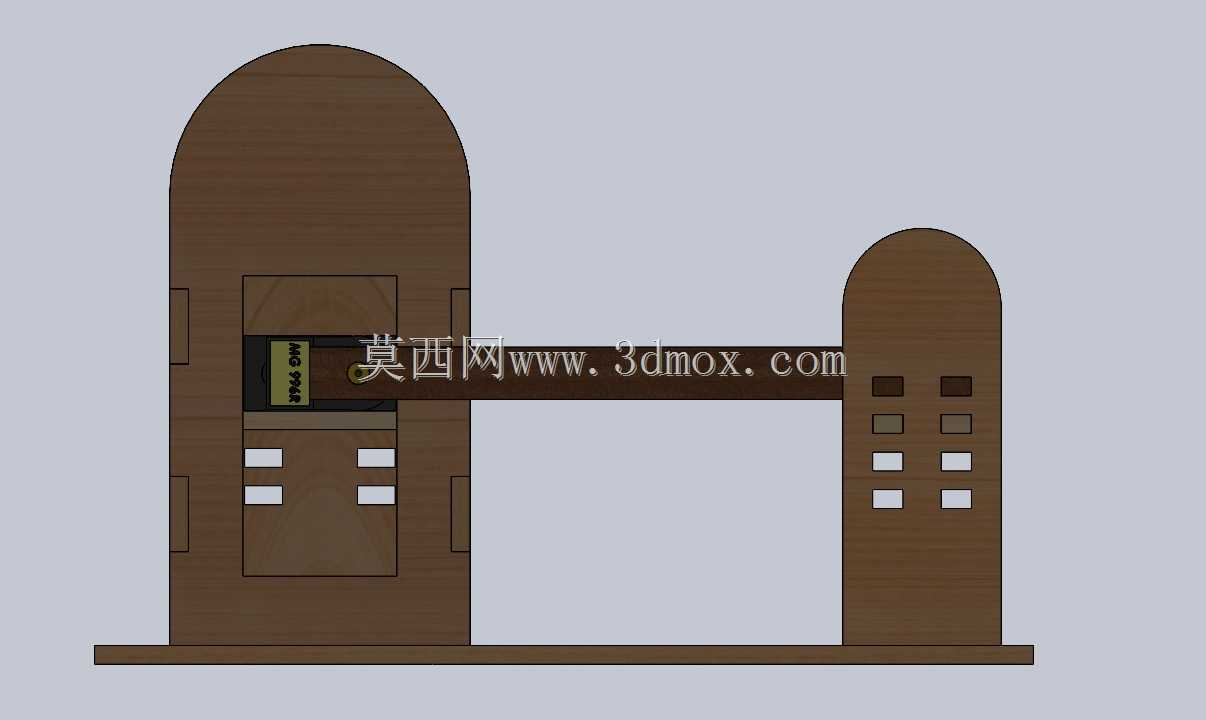

　　尺寸设计上充分考虑桌面实训的安装边界，整体底座长度控制在300mm量级，宽度在120mm左右，主动立柱高度不超过220mm，横杆抬升到最高位置时，整体高度不超过250mm，不会遮挡实训台面上的其他开发板、接线设备；从动立柱的高度设置为主动立柱的二分之一左右，刚好能在横杆水平下落时提供端部支撑，避免横杆长期悬空出现端部下垂，同时不会占用过多的横向空间，横杆完全落下后，通行净空高度保持在100mm以上，足够适配实训场景下的模拟小车通行演示。安装边界方面，底座下方预留了10mm的架空间隙，方便走线从任意方向引出，不需要在安装台面上开孔；主动立柱的舵机腔体尺寸兼容常用的9g金属齿舵机，更换动力部件时不需要修改腔体结构，传感器槽位的宽度统一为6mm，适配常规的红外对射管、漫反射光电传感器安装，不需要额外做结构改造就能快速替换不同检测元件，满足不同实训项目的功能拓展需求。
