男士外用喷雾瓶外观结构三维建模

　　本次建模针对的小型按压喷雾瓶，核心面向个人护理类液态产品的分装与使用场景，在日化产品包装结构设计领域属于典型的小容量便携包装单元。从实际使用场景来看，这类30ml规格的喷雾瓶主要适配随身携带的使用需求，可放置于随身包袋、衣物口袋中，满足外出场景下的局部喷涂使用需求，喷头的雾化效果设计直接决定使用体验，建模过程中需要重点还原喷头按压行程、喷嘴出液角度、雾化扩散范围对应的结构特征。

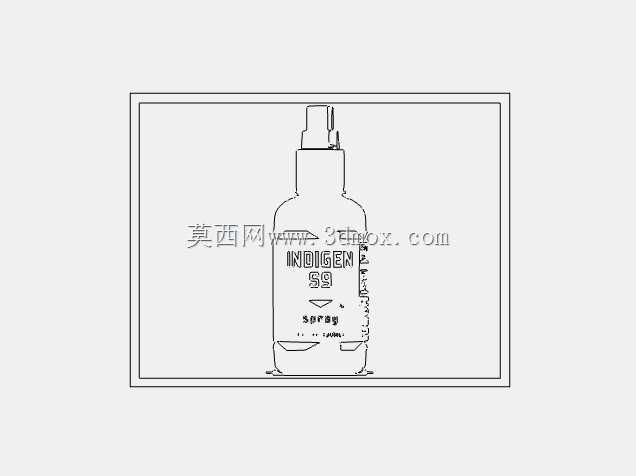

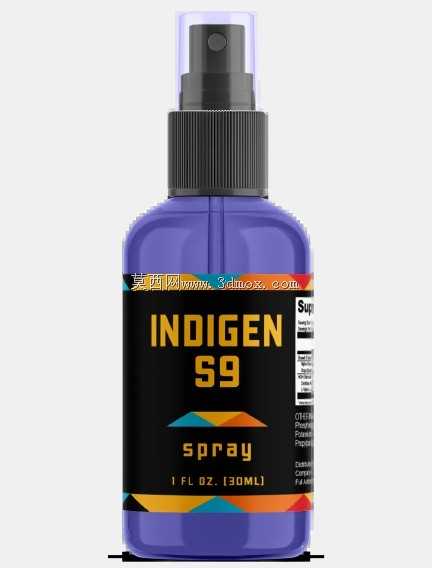

　　从功能特性层面拆解，整个瓶体分为储液腔、泵芯组件、喷头外罩三个核心功能段。储液腔采用紫色PET材质吹塑成型，瓶身截面为带圆角的类方形结构，相比纯圆柱瓶身，在同等容积下能减少握持时的滚动滑落概率，同时贴标区域的平面度更好，方便产品标签的贴合定位。泵芯部分隐藏在黑色螺纹旋盖内部，建模时需要还原旋盖与瓶口的螺纹配合尺寸，旋盖的防滑竖纹结构需要匹配常规手动旋紧的施力角度，竖纹的深度、间距控制在手指拧动时不会打滑的合理区间，同时不会因为纹路过深导致积灰难以清洁。顶部的透明防尘罩采用卡扣式结构与旋盖配合，罩体的高度刚好覆盖喷嘴位置，避免日常携带时误触喷头导致液体渗漏，透明材质也能直观看到喷头的位置，方便使用时快速对准喷涂区域。

　　设计思路上，这类小型喷雾瓶的结构优先兼顾便携性与密封性，瓶身壁厚控制在均匀的0.8mm区间，既保证吹塑成型时的材料流动性，也能控制整体重量，装满液体后的总重量控制在单手可轻松握持的范围内。瓶身标签区域预留的环形贴标位，上下通过凸棱做限位，贴标时不需要额外定位治具就能保证标签的对齐度，减少包装工序的操作难度。喷头的按压阻尼设计参考常规日化喷雾的按压力度，按压力控制在15-20N区间，单指按压即可完成出液，不会因为按压力度过大导致使用疲劳，也不会因为压力过小导致误触出液。

　　外形尺寸与安装边界方面，整瓶总高度控制在110mm左右，瓶身最大宽度35mm，厚度方向32mm，这个尺寸刚好适配常规牛仔裤口袋、小型随身包的内袋尺寸，不会因为尺寸过大导致携带不便。瓶口采用标准18牙口规格，属于日化包装领域的通用瓶口尺寸，泵芯组件可以直接选用通用标准件，不需要单独开模定制泵体结构，能大幅降低生产开模成本。瓶底设计有内凹的支撑脚，五个均匀分布的小凸点作为支撑面，放置在平面上时能保证瓶身直立稳定，不会因为底面轻微不平整出现晃动，同时内凹结构也能增强瓶底的结构强度，避免装满液体放置时瓶底出现鼓胀变形。

　　建模过程中对各个配合面的公差做了对应还原，旋盖与瓶口的螺纹配合预留0.1mm的间隙，保证旋合顺畅不会出现卡滞，防尘罩与旋盖的卡扣配合量控制在0.3mm，既能保证扣合后不会轻易脱落，也能在需要打开时单手即可掀开。瓶身的曲面过渡全部采用G2连续曲面，避免出现锐边、棱角，握持时贴合手掌弧度，长时间握持也不会出现硌手的情况。喷嘴的出液孔直径控制在0.3mm，对应雾化颗粒的直径在30-50μm区间，喷涂时液体能均匀覆盖目标区域，不会出现大液滴流淌的情况。
