RS485通讯接口转换电路板结构设计

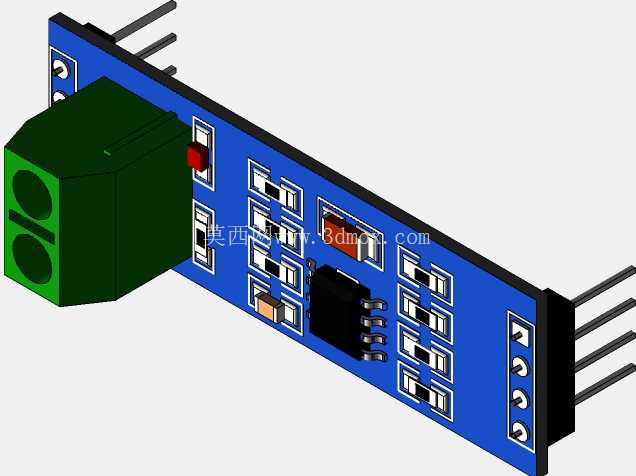

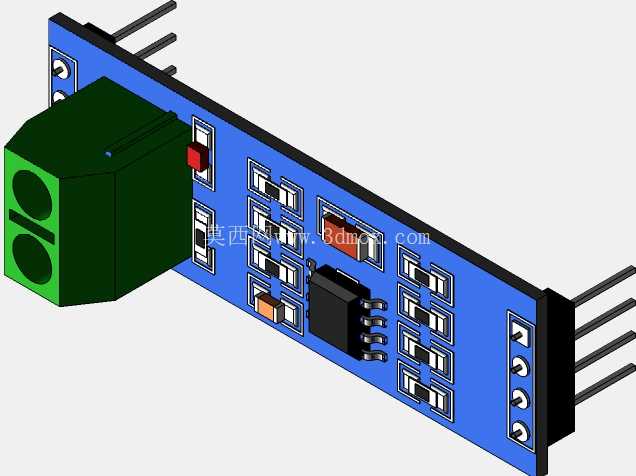

　　这款RS485通讯接口模块的结构设计，核心围绕工业现场串口通讯的实际部署需求展开，在工业控制、智能仪表组网、分布式数据采集场景中，这类模块承担着TTL电平与RS485差分信号的转换功能，解决普通串口通讯距离短、抗干扰能力弱的痛点，能在复杂电磁环境的工厂车间、户外设备站点实现最长千米级的稳定数据传输。从结构布局来看，整块PCB采用直插式安装设计，板载元件排布充分考虑了焊接装配、后期维护以及电气安全间隙，板端预留的排针接口可直接插接在主控板的对应排母上，无需额外飞线，大幅降低现场接线的出错概率，也减少了线束带来的信号干扰隐患。

　　板载的绿色接线端子采用大间距螺丝固定结构，适配0.5-1.5平方毫米的通讯线缆，现场施工时无需专用压接工具，直接拧紧螺丝即可完成线缆固定，端子旁预留的红色拨码开关可快速设置终端匹配电阻，在长距离通讯的总线首尾端接入120欧匹配电阻，避免信号反射造成的通讯丢包问题，无需额外焊接电阻元件，现场调试效率提升明显。核心的信号转换芯片采用SOP贴片封装，布局在PCB板的中心区域，周边排布的贴片电阻、电容均按照信号流向依次排列，电源输入端预留的滤波电容可有效滤除电源轨的纹波干扰，避免电源噪声耦合到通讯信号链路中。

　　PCB板的安装边界充分考虑了通用工控板的安装尺寸，板宽与标准2.54mm间距排针的安装宽度匹配，两侧预留的固定孔位可配合铜柱实现独立安装，也可直接叠装在主控板上方，不会与周边板卡的元件产生干涉。从设计思路上，整个模块没有采用多余的装饰性结构，所有结构特征都服务于功能实现：板边的铺铜区域做了接地处理，可提升整体的抗静电能力，应对工业现场的静电放电干扰；接口位置的丝印清晰标注了每个引脚的定义，包括电源正、接地、信号A、信号B，现场接线时无需查阅说明书即可快速完成接线，减少接反线缆造成的模块损坏风险。模块的整体厚度控制在较低范围，板载最高的元件为接线端子，高度不超过15mm，在紧凑的工控设备壳体内部也能顺利安装，不会与壳体盖板产生触碰。

　　在实际使用场景中，这类模块常被集成在PLC扩展板、智能传感器节点、工业网关设备内部，作为设备与上位机通讯的标准接口，可支持多节点挂载在同一条总线上，最多可实现32个节点的组网通讯，满足中小型工业现场的数据采集需求。结构设计时充分考虑了不同工况的适应性，PCB板采用常规1.6mm厚度的FR-4材质，敷铜厚度满足1A以内的载流需求，元件选型均采用工业级耐温范围的器件，可在-40到85摄氏度的环境温度下稳定工作，适配户外机柜、车间设备旁等无恒温措施的安装场景。板载的电源指示元件可直观显示模块的供电状态，通讯状态的指示点预留了焊盘，可根据需求焊接状态指示灯，方便现场排查通讯故障时快速判断信号传输状态。整个模块的结构没有冗余设计，每个元件的位置、每个安装孔的间距都经过实际装配验证，既保证了生产时的SMT贴片加工效率，也兼顾了现场使用时的调试、维护便捷性，在满足电气性能要求的前提下，尽可能压缩了整体外形尺寸，适配更多紧凑安装空间的使用需求。
