L298双路直流电机驱动控制模块

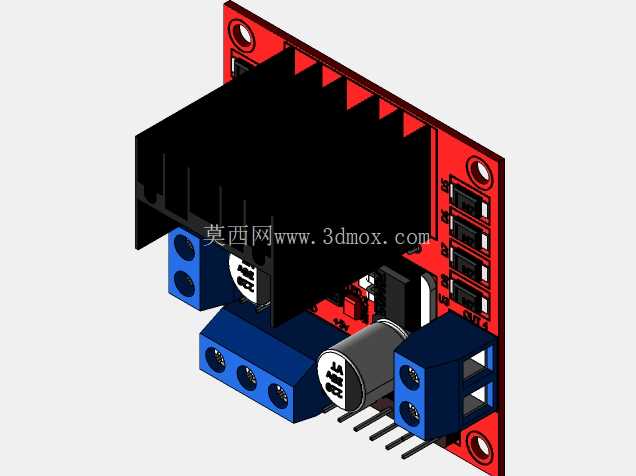

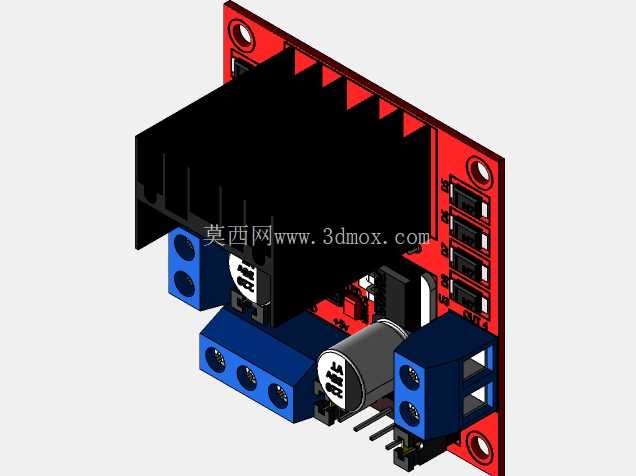

　　这款L298驱动模块是小型运动控制项目里出镜率极高的功率驱动部件，常被用于桌面级CNC路由器、小型教育机器人、智能小车这类需要低压直流电机调速换向的场景中，核心作用是把主控板输出的弱电平控制信号，转换为足以驱动电机运转的功率输出，解决主控IO口带载能力不足无法直接驱动电机的问题。从结构设计来看，模块采用红色FR-4玻纤PCB作为基底，功率输出区域上方加装了黑色齿状散热片，通过卡扣与PCB固定，覆盖核心功率芯片区域，避免长时间带载时芯片过热触发过温保护，散热片的齿形走向顺着模块安装后的气流方向排布，在自然对流场景下就能带走大部分工作热量。

　　模块的接线端子做了分区设计，蓝色的螺丝式接线端子分别对应电源输入、两路电机输出，端子引脚间距做了加宽处理，能适配18AWG到22AWG的多股铜芯导线，接线时不需要额外压接冷压端子，直接剥线后拧紧螺丝即可完成固定，适合快速原型搭建时的反复接线调试。板载的电解电容布置在电源输入端口旁，容值选型匹配6到35V的宽电压输入范围，能够滤除电机启停时产生的反向电动势尖峰，避免电压倒灌损坏前端主控设备；板上集成的LM7805稳压电路可以独立输出5V逻辑电平，既可以给自身逻辑电路供电，也能在小功率场景下给外接的主控板提供逻辑电源，减少外部供电线路的排布复杂度。

　　模块的控制引脚采用直插排针引出，共6路控制输入口，支持PWM调速信号输入，既可以通过单极性控制方式实现电机的启停与调速，也能切换为双极性控制模式驱动两相四线的步进电机，适配不同项目的运动控制需求。安装边界上，模块PCB的两个对角预留了3mm直径的安装孔，孔位间距匹配常用的3D打印支架、铝型材安装槽的固定尺寸，可以通过M3铜柱或者螺丝直接固定在设备壳体内部，安装时需要注意散热片与周边金属构件保持至少2mm的安全间距，避免散热片带电造成短路；模块的整体高度由散热片高度决定，在结构堆叠设计时需要预留足够的垂直空间，不要在散热片上方布置其他发热元件，避免热量积聚影响驱动模块的持续带载能力。

　　实际选型使用时，这款模块单路持续输出电流可达2A，能够驱动常见的370、520系列小型直流减速电机，适配Arduino、树莓派、MSP430 Launchpad等多款主流开源主控板，不需要额外搭建电平转换电路，控制逻辑电平兼容5V与3.3V系统，接线后只需要按照逻辑表输出对应电平信号就能实现电机的正转、反转、制动、怠速四种工作状态。在小型CNC路由器项目中，这款模块可以用来驱动X、Y轴的进给直流电机，配合PWM信号实现不同进给速度的调节，满足小型雕刻作业时的走刀速度要求；在教育机器人项目中，它可以同时驱动左右两个行走电机，通过差速控制实现机器人的前进、后退、转向动作，板载的电源指示灯可以直观显示模块供电状态，方便调试时快速排查供电故障。设计建模时，模块上的所有接插件、散热片、电容元件都按照实际尺寸做了等比例还原，接线端子的插拔空间、排针的引脚间距都预留了实际装配余量，导入装配体后可以直接用来做干涉检查，提前验证模块在设备内部的安装位置是否合理，接线方向是否会和周边结构件产生冲突，减少原型制作时的结构返工概率。
