40MM红绿黄三色LED堆叠信号灯塔

　　在离散制造车间的设备状态可视化体系里，这类三色堆叠信号灯塔是现场目视化管理的核心终端部件，常安装在自动化产线工位、数控加工单元、物流分拣道口、测试台架的顶部醒目位置，给现场巡检人员、操作技工传递设备实时运行状态，不需要凑近查看设备操作面板，远在十几米外就能通过亮灯颜色快速判断当前工况，大幅降低跨工位巡检的沟通成本。

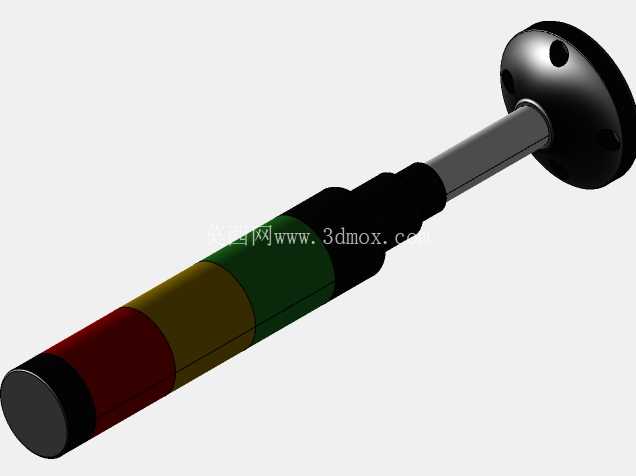

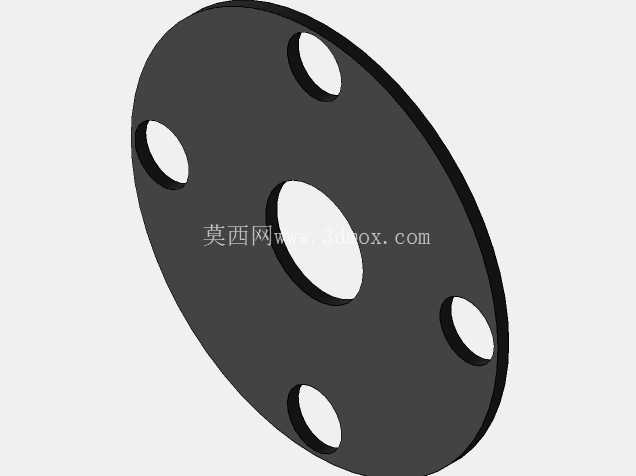

　　这款信号灯塔的灯体直径为40mm，属于工业现场应用占比最高的常规规格，适配绝大多数中小型设备的顶部安装空间，不会因为灯具体积过大遮挡设备上方的管线排布，也不会因为尺寸过小导致远距离识别度不足。安装底座采用圆盘式法兰结构，底座上预留了对称分布的固定安装孔，可直接通过螺栓固定在设备顶部的预制安装板上，也可搭配专用的L型安装支架实现侧装，适配不同设备的安装面朝向需求，安装时需要注意灯体竖直方向的垂直度偏差不超过5度，避免多层灯段的拼接处出现受力不均导致的密封失效问题。

　　灯体采用分段式堆叠结构，从底座向上依次为接线段、红黄绿三色灯段、顶部端盖，各段之间采用卡扣式拼接加密封胶圈的结构，既方便后期根据实际需求增减灯段数量，也能满足车间常规环境下的防尘防泼溅要求，适配多数机加工、装配类车间的使用环境。接线段预留了标准的线缆出线口，支持底部出线和侧部出线两种走线方式，可根据设备内部的布线空间灵活选择，接线端子采用快插式结构，不需要焊接就能完成线缆连接，现场安装接线的效率更高。

　　从功能设计上，这款灯塔支持24V直流与220V交流两种供电规格，可直接匹配不同设备的供电体系，不需要额外加装电压转换模块，减少外围配套部件的数量。红黄绿三色分别对应设备的故障停机、待机待料、正常运行三种常规状态，常亮模式下光线均匀柔和，不会出现局部光斑晃眼的问题，在车间正常照明环境下可视距离不低于20米，即使是在采光较差的车间角落也能清晰识别状态信号。灯体外壳采用阻燃ABS材质，表面做了哑光磨砂处理，长期受车间灯光、自然光照射不会出现发黄老化的问题，抗冲击性能也能满足车间内偶尔的工具磕碰、物料剐蹭的使用场景，不会因为轻微外力就出现壳体开裂的情况。

　　在做三维建模的时候，需要重点还原各段灯体的拼接配合公差，法兰底座的安装孔位要和行业通用的安装尺寸保持一致，灯段之间的卡扣结构要做合理的让位设计，避免实际装配时出现干涉。建模过程中要注意灯体圆柱面的同轴度，保证各段拼接后整体的直线度符合实际产品的装配效果，接线口的位置、尺寸要和实物一致，方便设计人员在做设备整体布线时直接调用模型做干涉检查，不需要反复核对实物尺寸。这类信号灯塔作为设备的标准外购件，在做设备整体三维布局时，要预留出足够的安装操作空间，底座周围至少留出30mm的扳手操作空间，方便后期安装维护时拧动固定螺栓，同时要注意灯体顶部不要有管线、横梁遮挡，保证信号灯光线的传播不受阻碍。

　　实际选型应用时，要根据设备的安装高度选择对应的灯体长度，这款常规长度的灯塔适配安装高度在1.5米到2.5米之间的设备，如果设备安装位置更高，可选择加长灯杆的版本，保证现场人员的视线能无遮挡地看到亮灯状态。在有强噪音的车间场景，还可以在底座段加装蜂鸣器模块，实现声光同步报警，不过这款基础款模型仅还原了常亮型三色灯段的结构，没有集成蜂鸣器部分，适合常规无噪音报警需求的设备使用。灯体的整体重量较轻，安装时不需要额外做加强支撑结构，普通的设备钣金顶盖就能承受其重量，不会因为长期震动出现安装松动的问题，不过在震动较强的锻压、冲压设备上安装时，需要在底座和安装面之间加装橡胶减震垫，减少长期震动对灯体内部接线、LED灯珠的影响，延长产品的使用寿命。
