浸入式法兰安装2kw管状电加热元件

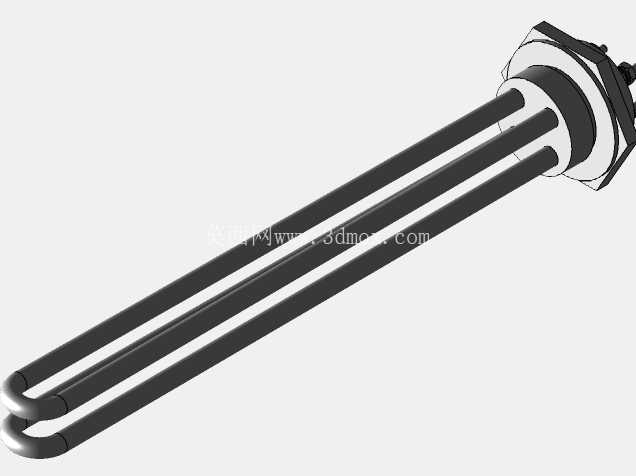

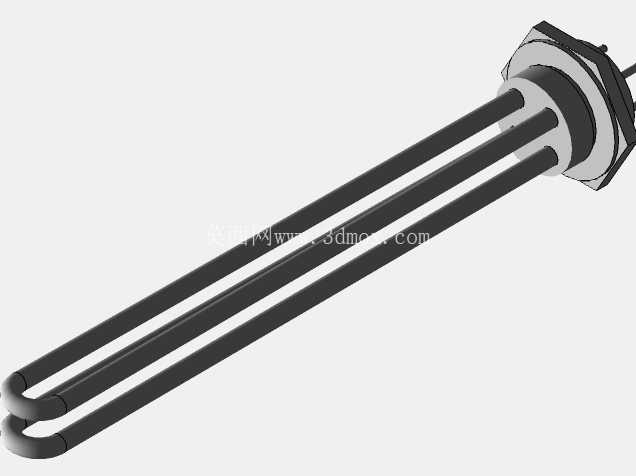

　　这款电加热元件采用三管并行U型弯折结构，核心加热段为金属管状电阻发热体，内部填充致密氧化镁粉实现绝缘与导热，外层采用耐高温耐腐蚀金属护套，可直接浸入水、导热油等液态介质中完成热量传递，相比外置加热结构热转换效率更高，热量损耗更低，能够在短时间内将介质提升至目标工作温度。安装端采用标准六角螺纹法兰结构，法兰盘与加热管之间采用高温钎焊密封，可承受0.6-1.0MPa的工作压力，避免介质渗漏到接线端引发安全隐患，法兰盘上预留的固定位可直接与储液罐体、循环管路的预留接口匹配，安装时无需额外定制转接件，现场装配仅需配合对应规格的密封垫片拧紧即可完成固定，接线端设置在法兰外侧的防护壳内，可将接线端子与外界环境隔离，避免液体飞溅、粉尘堆积造成的接线短路问题。

　　从实际应用场景来看，这类加热元件常配套在小型恒温水箱、小型导热油循环装置、商用热水设备、小型工业清洗槽中使用，也可作为小型模温机、实验加热装置的核心发热部件，在设备选型时，需要根据加热介质的特性确认护套材质，针对弱酸弱碱工况可选用304不锈钢护套，针对硬质水、易结垢工况可选用316L不锈钢并做表面防结垢处理，避免长期使用后管表面积垢影响换热效率，造成管内温度过高烧坏电阻丝。

　　设计过程中首先要确认加热管的表面功率负荷，水介质工况下表面负荷控制在6-8W/cm²，油介质工况下控制在2-3W/cm²，避免表面负荷过高造成介质碳化、结垢甚至烧穿护套；三根加热管的排布间距需要保持在管径的1.5倍以上，避免管间热量叠加造成局部温度过高，U型弯折处的弯曲半径不小于管径的2倍，防止弯折处内部氧化镁粉填充不均出现局部绝缘性能下降的问题。接线端的防护壳需要预留足够的接线空间，方便现场接装电源线与接地保护线，同时防护壳上可根据需求预留走线孔，配合防水格兰头实现进线端的密封防护。

　　安装边界方面，法兰螺纹规格可根据罐体接口调整，常见规格为G1.5寸、G2寸管螺纹，加热管的有效发热长度需要完全浸没在介质液面以下，严禁干烧，因此安装时需要确认罐体最低液位高度高于发热段顶端至少50mm，避免露出液面的部分出现干烧过热；加热管与罐体内部的结构件需要保持至少20mm的安全间距，避免与金属结构直接接触造成短路或局部散热不良。整体结构无易损活动部件，正常工况下使用寿命长，维护时仅需定期断电后清理管表面积垢即可，无需复杂的拆解维护，适合在各类需要直接加热液态介质的小型工业、商用设备中使用。建模过程中需要重点还原法兰的螺纹参数、加热管的弯折弧度、三根加热管的平行度，以及接线端防护壳的装配关系，确保模型可直接用于设备的装配干涉检查、安装工位模拟，也可作为加热系统选型时的结构参考。
