高扭矩微型直流减速电机结构设计

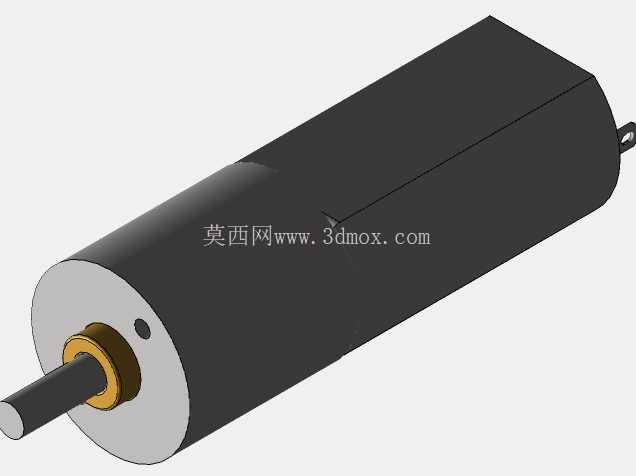

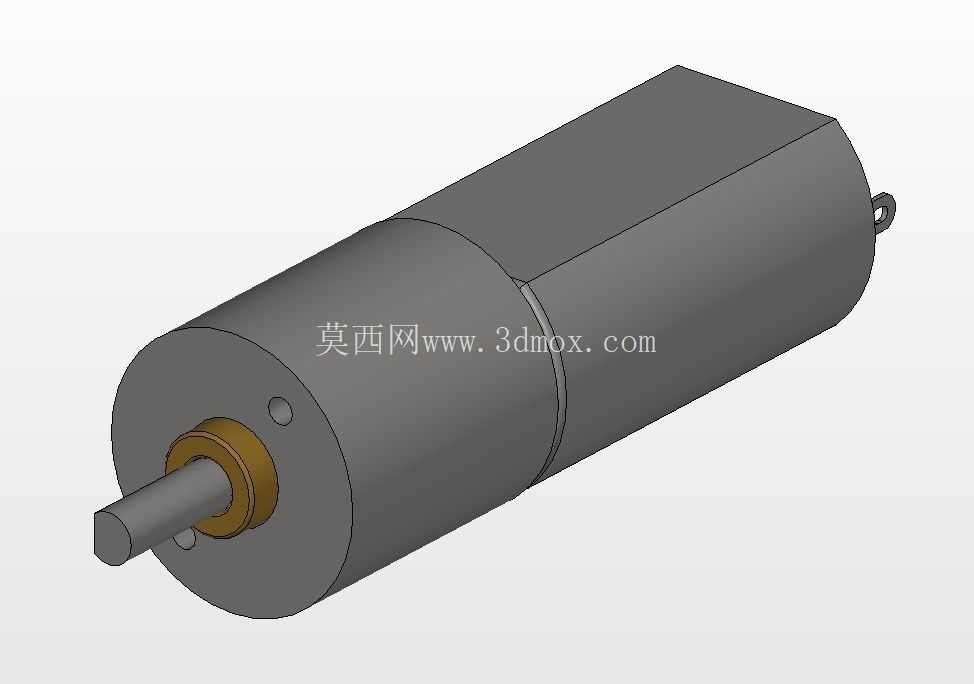

　　做小型自动化设备结构选型的时候，这类微型直流减速电机的出镜率一直很高，尤其是在负载扭矩要求不低、安装空间又受限的场景里，选对合适的减速电机往往能省掉后续很多传动调试的麻烦。从三维结构来看，这款电机采用同轴直联的减速箱布局，驱动电机段与行星/直齿减速段做了一体化封装，输出轴从减速箱端盖中心伸出，轴端做了扁位结构，方便与同步轮、联轴器、小负载执行件做周向固定，避免传动过程中出现打滑空转的问题。

　　从实际应用场景来说，这类电机常被用在小型电动执行机构里，比如桌面级小型传送带的驱动、智能储物柜的电控锁止机构、小型云台的角度调整、家用小型电器的动力输出、教学实验平台的传动演示单元，还有一些低负载AGV的辅助轮驱动，都能看到这类减速电机的身影。它的核心优势是在较小的体积下，通过内置的减速齿轮组把直流电机本身的高转速低扭矩输出，转化为低转速高扭矩的动力输出，刚好匹配很多需要低速大扭矩驱动、又没法安装大规格电机的紧凑安装空间。

　　设计层面上，这款电机的外壳采用圆柱式分段结构，驱动段与减速段的外壳通过止口配合做同轴定位，既保证了内部齿轮啮合的同轴度要求，也方便生产过程中的装配与后期的维护拆解。端盖位置预留了两个小型安装定位孔，输出轴根部做了铜套衬层，用来承受输出端的径向载荷，减少轴系转动过程中的磨损，延长连续运行的使用寿命。电机尾部预留了接线挂耳结构，方便走线的时候做线材固定，避免设备运行过程中线材晃动拉扯焊点导致的接触不良问题。

　　安装边界上，这类圆柱型减速电机的安装方式比较灵活，既可以通过端盖的安装孔做端面固定，也可以通过配套的环形抱箍做圆柱面夹持固定，选型的时候需要注意输出轴的伸出长度、轴径尺寸与被驱动部件的匹配度，同时要预留出接线端的走线空间，避免安装后线材与周边运动部件产生干涉。实际建模装配的时候，要注意电机本体的外径尺寸与周边结构件的安全间隙，尤其是做运动仿真的时候，要核对减速电机在额定负载下的启动扭矩、运行转速是否匹配负载端的需求，避免出现选型过小导致的电机堵转烧毁，或者选型过大造成的成本浪费与安装空间冗余。

　　从结构细节来看，内部的减速齿轮组采用多级减速布局，每一级齿轮的模数都根据传动扭矩做了匹配设计，高速级齿轮采用较小模数降低传动噪音，低速级齿轮采用稍大模数提升负载承受能力，齿轮与轴之间的配合采用过盈加粘接的固定方式，适合小尺寸结构下的扭矩传递。外壳表面做了哑光氧化处理，既可以提升外壳的散热能力，也能在常规工业环境下起到一定的防锈抗腐蚀作用，适合在室内常温的常规工业场景下长期运行。做三维建模的时候，这类外购标准件的模型不需要还原内部所有齿轮的细节，只要把外部安装尺寸、输出轴尺寸、安装孔位、接线端位置做精准还原，就能满足整机装配的干涉检查需求，也方便后续出工程图的时候做安装位的尺寸标注。
