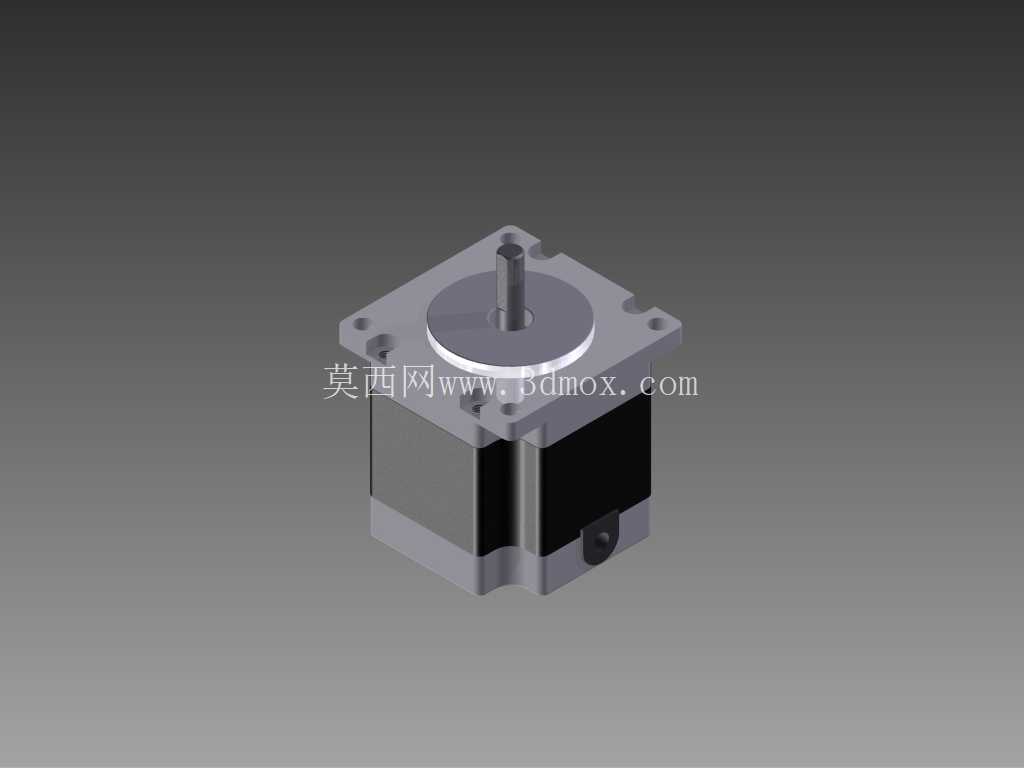

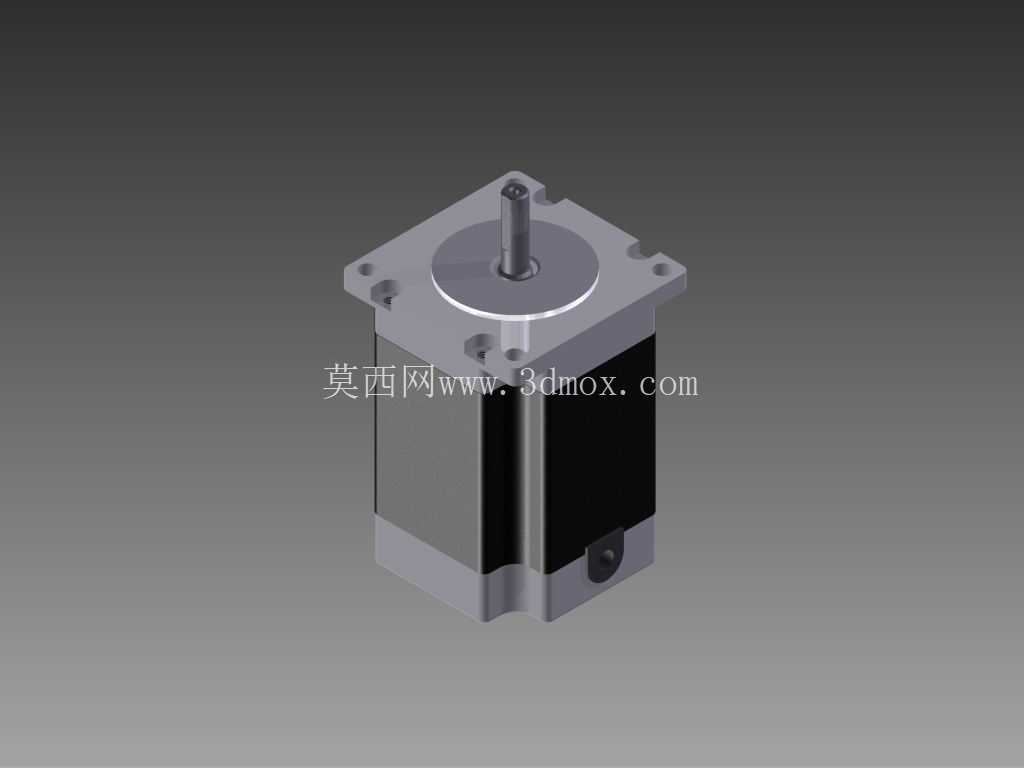

NEMA1.8规格帕索步进电机三维结构

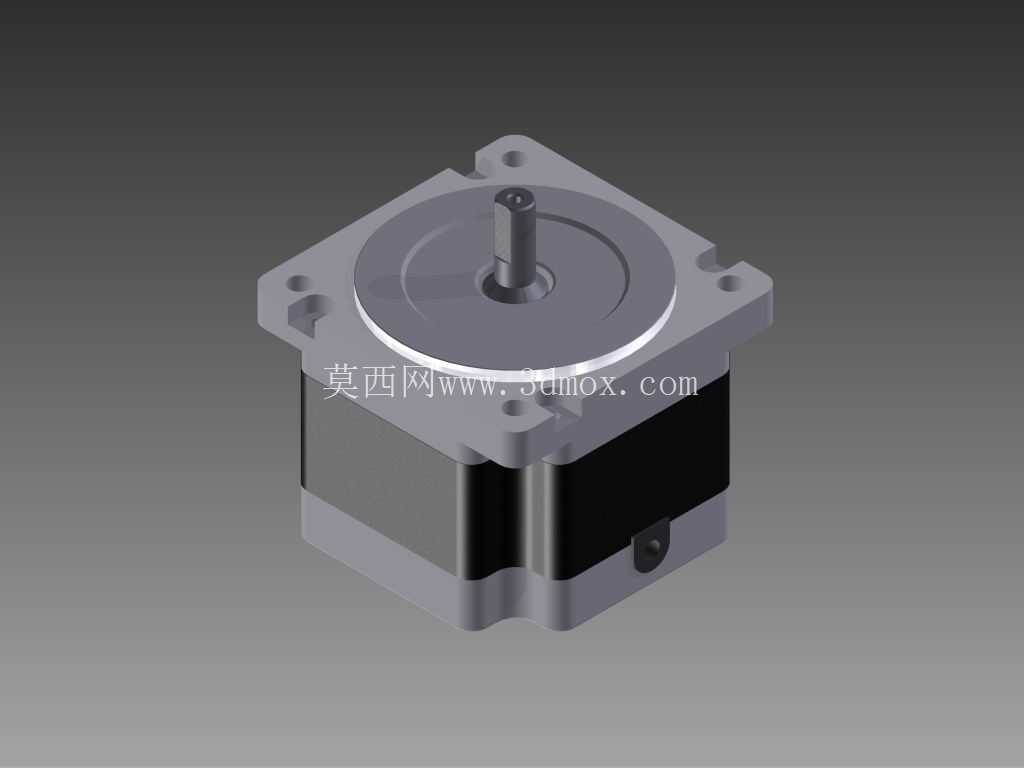

　　做小型自动化设备结构选型的时候，NEMA标准的步进电机一直是小负载传动场景里的常用选项，这次拆解的这款NEMA1.8帕索电机，刚好覆盖了桌面级自动化、小型输送模组、3D打印传动、实验室小型变位机构这类对安装空间有严格限制的场景需求。先从安装边界说起，这款电机采用标准NEMA法兰安装结构，方形法兰的四个安装孔位完全遵循美标NEMA电机的安装孔距规范，安装面的凸台定位止口做了公差收严，实际建模的时候止口配合公差选H7/h6的间隙配合，既能保证安装时的同轴度，又不会出现装配卡滞的问题，输出轴的轴径、键槽尺寸也和同规格NEMA电机通用，替换现有同规格机型的时候不需要重新加工连接法兰或者联轴器，能大幅缩短设备改型的周期。

　　从实际用途来看，这款电机属于混合式步进电机范畴，1.8度的步距角意味着整步驱动下每转200个脉冲，搭配细分驱动器可以实现更高精度的角度控制，适合用在对开环定位精度有要求、负载扭矩不大的场合，比如小型点胶机的X/Y轴传动、电子生产流水线的小型拨料机构、智能仓储的小型料盒推送模组，还有教学实验平台的传动演示单元，这类场景不需要伺服电机的高闭环精度，用这款步进电机就能满足性能要求，同时控制成本更低。

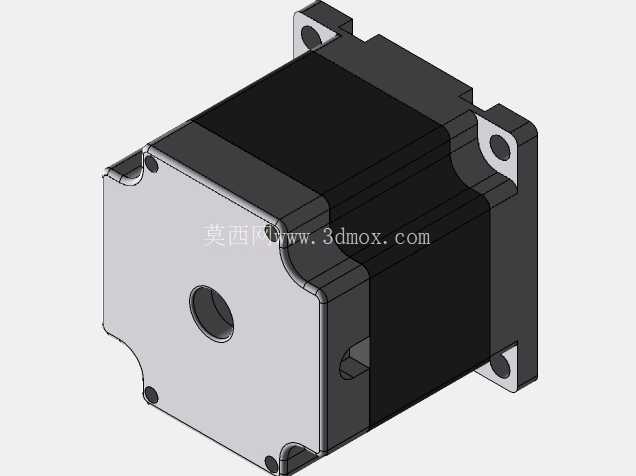

　　设计思路上，这款电机的结构拆分非常清晰，前端盖采用压铸铝合金材质，既保证了安装法兰的结构强度，又能通过端盖的散热筋结构把定子绕组产生的热量快速传导出去，定子部分的硅钢片叠压结构做了齿槽优化，能有效降低低速运行时的齿槽转矩，减少运行过程中的振动和噪音；后端盖集成了出线口的固定结构，线缆出线方向可以根据安装空间调整，避免设备布线时线缆和周边结构产生干涉。转子部分的磁钢结构做了对称排布，保证动平衡精度满足3000rpm以内的运行要求，不会因为高速转动产生额外的振动影响设备精度。

　　外形尺寸方面，电机本体的方形截面刚好适配常见的2040铝型材安装槽位，不需要额外做转接板就能直接固定在铝型材框架上，机身长度属于短机身规格，适合安装空间轴向尺寸受限的场合，比如内嵌式的转盘驱动机构，或者机械臂末端的小型旋转轴驱动，不会因为电机长度过大导致末端转动惯量超标。输出轴的轴伸长度做了标准化设计，搭配常见的梅花联轴器、膜片联轴器都能直接适配，不需要额外加工轴头。实际建模的时候要注意，电机本体的四个安装孔是通孔设计，装配时螺丝从前端面穿入，锁在设备安装板的螺纹孔里，建模时要预留足够的螺丝沉头空间，避免螺丝头突出端盖平面和转动部件产生刮擦。

　　从结构细节来看，电机的前后端盖通过四颗长螺丝贯穿定子铁芯锁紧，这种结构的装配同轴度更容易保证，不会因为端盖错位导致转子扫膛，端盖和定子铁芯的配合面做了定位止口，装配时不需要额外调整就能保证定转子的气隙均匀，气隙均匀度直接影响电机的运行扭矩和发热情况，这款电机的气隙控制在0.05mm左右，既能保证足够的磁通量传递，又不会因为气隙过小导致加工难度飙升。机身侧面的黑色塑封结构是绕组的绝缘封装层，既可以防止灰尘、金属碎屑进入定子绕组造成短路，又能起到一定的降噪作用，适合在有少量粉尘的工业车间环境里使用。

　　在做设备结构设计的时候，用这款电机的三维模型可以提前做干涉检查，比如确认电机安装后和周边的走线槽、传感器安装位、传动同步轮的位置是否冲突，还可以提前模拟电机出线的弯折半径，避免布线时线缆过度弯折导致内部线芯断裂。另外，这款电机的重心在法兰安装面往后三分之一的位置，做悬臂安装的结构时要核算安装板的刚度，避免电机运行时的振动导致安装板共振，影响传动精度。如果是用在垂直传动的场景，还要注意这款电机不带抱闸结构，垂直负载超过电机保持扭矩的时候会出现下坠，需要额外加配重或者抱闸机构来保证停机时的位置安全。
