深海数字发电机组控制面板结构设计

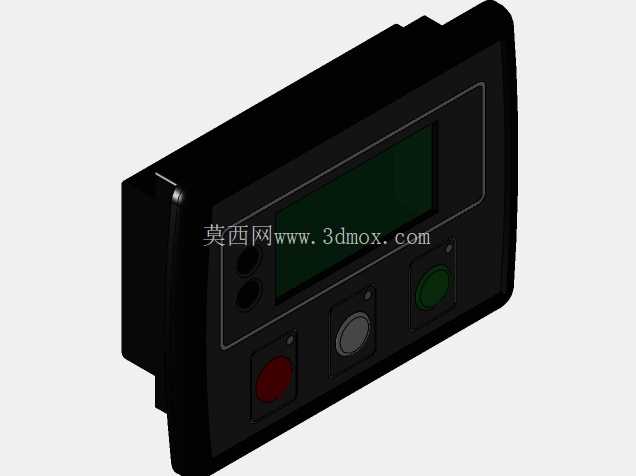

　　这款深海数字发电机组控制面板，是针对海洋作业场景下柴油发电机组控制需求开发的嵌入式操作单元，在近海钻井平台辅助供电、远洋科考船备用电源、岛礁驻守发电站等场景中，承担机组运行状态监控、启停操作、故障告警的核心交互职能。从实际使用场景来看，海洋高盐雾、高湿度、持续振动的工况对面板的结构可靠性提出了远高于陆用机组的要求，设计阶段首先围绕安装边界做了适配考量：面板整体采用嵌入式安装结构，前框突出安装面的厚度控制在12mm以内，避免在舱室狭窄的操作通道内形成磕碰凸起，嵌入舱壁的腔体深度预留78mm的安装空间，后侧接线区域预留25mm的走线弯折半径，适配船用1.5平方多股控制线缆的布线需求，安装孔位采用四角对称的M4沉头孔设计，孔距偏差控制在±0.1mm范围内，可直接兼容现有船用机组控制柜的标准开孔尺寸，无需对原有柜体做二次改孔加工。

　　功能布局上，面板正面的显示区域采用下沉式安装结构，液晶显示屏周边设计有3mm高的挡边，一方面避免清洁舱室时水渍直接流入屏幕缝隙，另一方面可在屏幕外侧加装防眩光钢化玻璃盖板，适配海洋环境下强光照射的可视需求。操作按键区域按照操作频率做了分区排布：最左侧的红色急停按钮采用直径22mm的蘑菇头结构，突出面板表面15mm，佩戴劳保手套时也可快速触发，按键触发行程设计为4mm，带有明确的段落反馈，避免船舶振动导致的误触发；中间的灰色功能确认按键采用内凹式设计，表面做防滑纹理处理，用于参数翻阅、模式切换的常规操作；右侧的绿色启动按键带有凸起的定位点，操作人员在视线被遮挡的应急场景下，可通过触觉快速定位启动按键位置。面板后侧的接口区域采用分层排布结构，强电供电接口与弱电信号接口之间设计有20mm的隔离间距，避免船用发电机运行时的电磁干扰导致信号传输异常，接口处均设计有防水胶圈的安装槽位，装配后可达到IP65的防护等级，阻挡盐雾、凝露进入面板内部损坏电路元件。

　　从结构设计思路来看，面板外壳采用阻燃ABS材质一体注塑成型，外壳壁厚均匀控制在2.5mm，既保证足够的结构强度抵御舱室作业中的意外碰撞，又避免壁厚过大导致的成型缩痕问题，外壳边角均做R3的圆角过渡，消除应力集中点，在持续振动的船用工况下可降低壳体开裂的风险。面板前框与后壳的连接采用卡扣加螺丝的双重固定结构，卡扣用于装配时的快速定位，四角的M3螺丝实现最终的锁紧固定，接缝处设计有连续的密封胶条安装槽，装配后可实现前后腔体的完全密封。内部电路板的安装采用悬浮式固定结构，电路板与壳体之间预留2mm的间隙，通过橡胶减震柱与壳体连接，可过滤发电机组运行时传递到面板的高频振动，避免电路板上的贴片元件因长期振动出现虚焊脱落的问题。

　　在实际选型适配中，这款面板可直接替换同尺寸规格的传统模拟式机组控制面板，无需改动原有控制柜的内部接线逻辑，面板后侧的接线端子采用快插式结构，每个端子带有清晰的线号标识，现场装配时可对照接线图快速完成接线，减少现场安装的工时消耗。面板的显示界面可实时展示机组的输出电压、电流、转速、水温、油压等核心运行参数，当参数超出安全阈值时，面板内置的蜂鸣器会发出分级告警信号，同时屏幕上对应参数区域会做高亮提示，帮助值守人员快速定位故障点。针对海洋环境的防腐蚀需求，面板所有外露的金属部件均采用304不锈钢材质，表面做钝化处理，可长期抵御盐雾侵蚀，不会出现陆用面板常见的金属件锈蚀、按键卡滞的问题。
