赛米控P3x300mm规格功率器件散热结构

　　在工业变流、电源变换类设备的功率回路设计中，散热结构的匹配度直接决定功率器件的长期运行可靠性，赛米控这款适配P3x300mm安装规格的散热结构，主要面向同封装规格的IGBT、晶闸管等功率半导体器件做配套散热使用，常见于大功率开关电源、工业变频装置、整流柜、有源电力滤波设备的功率单元装配环节。这类散热结构的核心作用是将功率器件工作时产生的结热通过热传导路径快速扩散到散热鳍片表面，再通过强制风冷或者自然对流的方式把热量带到周边空气环境中，避免功率器件因结温超过额定阈值出现热击穿、参数漂移、寿命衰减等问题。

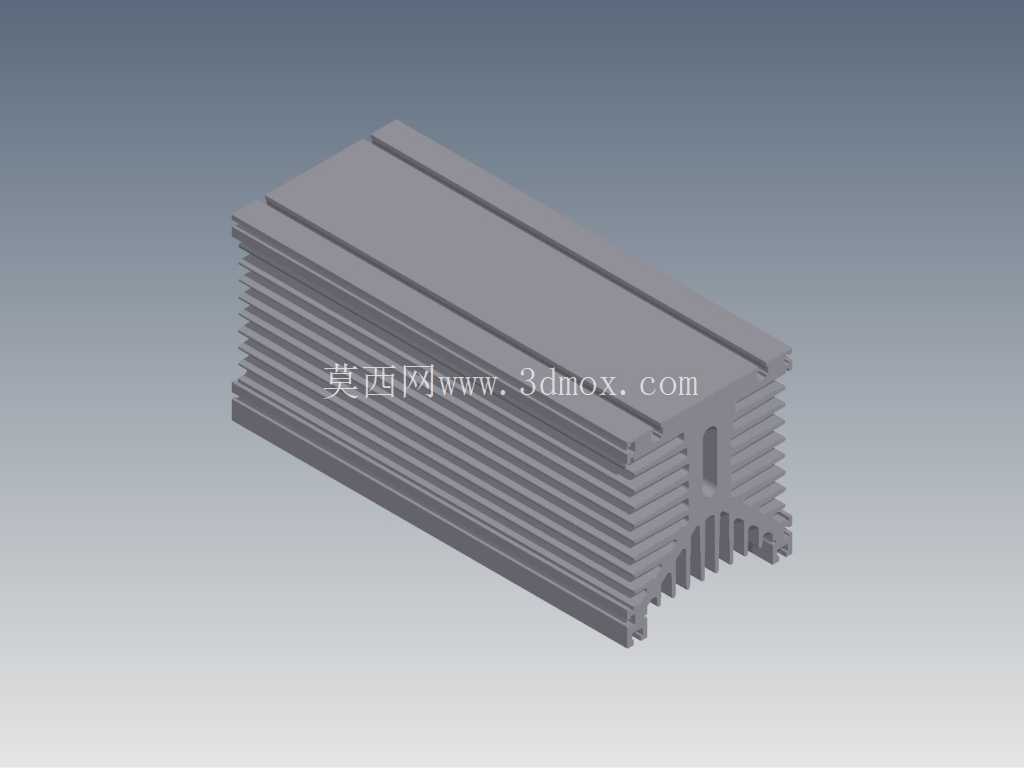

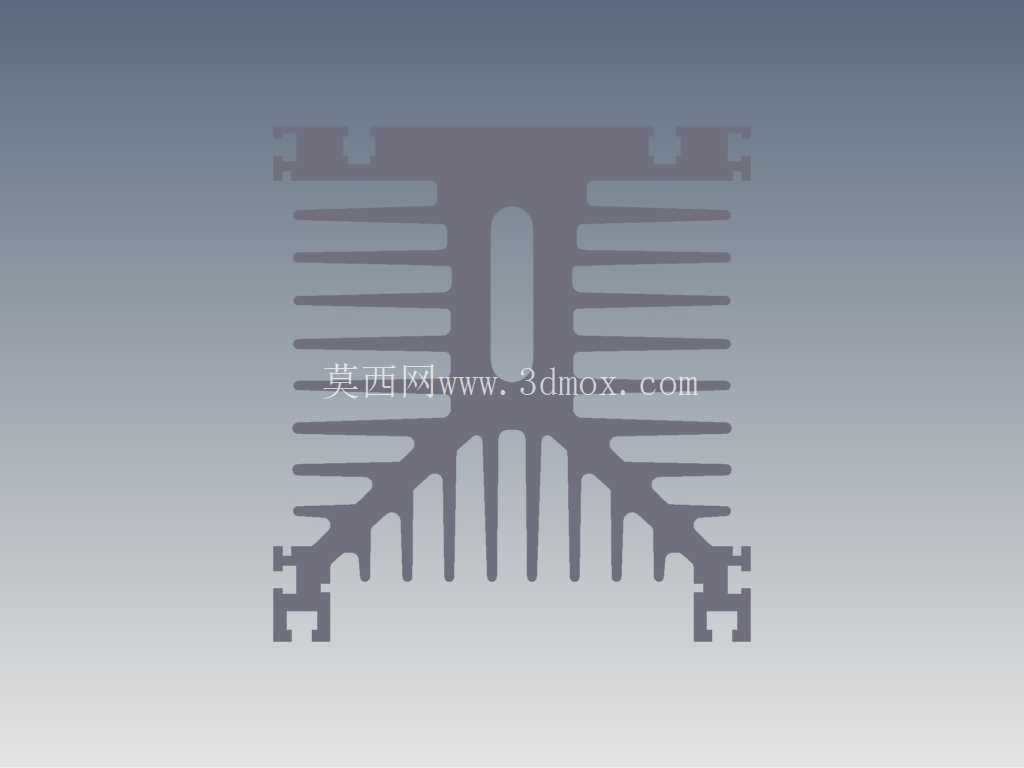

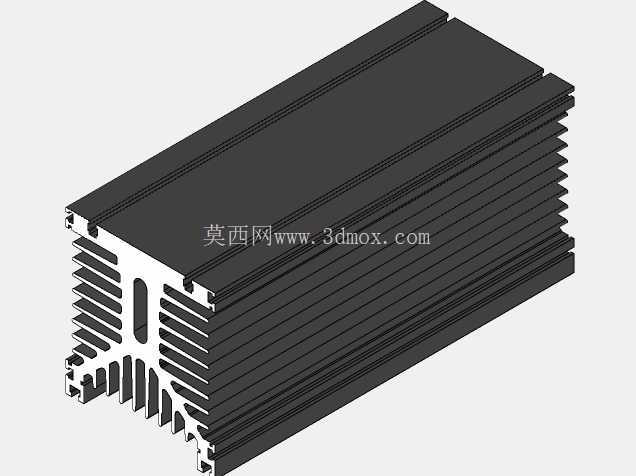

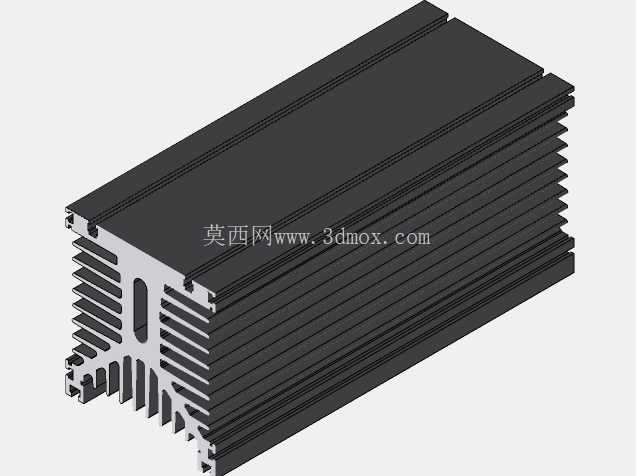

　　从结构设计逻辑来看，这款散热器采用对称式鳍片布局，中心预留的长条形安装槽位刚好匹配对应规格功率模块的安装定位，两侧的鳍片采用不等长交错排布，靠近安装基面的鳍片根部做了圆弧过渡处理，既可以降低铝挤成型时的材料内应力，避免加工后出现鳍片变形，也能优化热传导路径，让热量从中心安装区域向两侧鳍片扩散时的热阻更均匀。鳍片的间距设置兼顾了自然对流与强制风冷两种使用场景，当采用自然对流散热时，合适的鳍片间距可以形成顺畅的烟囱效应，带动热空气自然向上流动带走热量；当配套轴流风机做强制风冷时，该间距不会产生过大的风阻，能让冷却气流均匀扫过每一片鳍片的表面，避免出现局部气流死区导致局部过热。

　　安装边界方面，这款散热器的基面加工有对应规格的功率模块安装定位卡口，两侧的卡扣结构可以直接和标准功率模块的安装边配合，不需要额外做定制化的安装支架就能完成模块的快速固定，基面的平面度控制在适合功率模块安装的公差范围内，装配时只需要在模块与散热器基面之间涂覆对应厚度的导热硅脂或者导热垫片，就能保证两者之间的接触热阻控制在设计范围内。散热器的整体长度为300mm，宽度方向的尺寸匹配P3规格功率模块的安装宽度，整体高度在满足散热面积需求的前提下控制在合理范围，不会占用功率单元过多的垂直安装空间，适合在标准机柜的功率层架内做排布安装。

　　在实际选型应用中，这类散热器的热阻参数需要和所选功率模块的耗散功率做匹配计算，当功率模块的持续耗散功率处于额定区间内时，这款散热器可以将模块的壳温控制在器件允许的工作温度范围内，即使是短时过载工况下，散热器自身的热容量也能缓冲短时的热量冲击，避免壳温出现陡升。鳍片末端的特殊结构设计是为了在多排散热器并列安装时，避免相邻散热器的鳍片出现共振干涉，同时也能在一定程度上引导气流方向，提升整体散热效率。基面的厚度经过优化，既不会因为过薄导致安装时出现基面变形，影响和功率模块的接触贴合度，也不会因为过厚增加不必要的材料成本与整体重量。

　　对于结构设计人员来说，这类标准化的配套散热结构可以大幅缩短功率单元的开发周期，不需要从零开始做散热结构的仿真与开模，只需要根据自身功率回路的耗散功率、风道设计、安装空间做匹配校核即可。在三维建模过程中，这类模型的细节还原需要重点关注安装卡口的尺寸公差、鳍片的排布角度、基面的平面度要求，这些细节直接影响后续装配时的干涉检查、热仿真结果的准确度，如果模型的安装位尺寸出现偏差，后续输出加工图纸或者做装配模拟时就会出现无法匹配的问题。另外，这款散热器的安装孔位、卡扣位置都严格对应赛米控同规格功率模块的安装尺寸，在做整机布局时，可以直接和对应规格的功率模块模型做装配配合，快速完成功率单元的布局排布，检查周边的绝缘距离、风道预留空间是否满足设计要求。

　　在实际工业现场应用中，这类散热器的表面通常会做阳极氧化处理，提升表面的热辐射能力，同时也能避免长期使用过程中出现表面氧化锈蚀，影响散热性能。维护过程中只需要定期清理鳍片缝隙间堆积的灰尘，就能保证散热性能不会因为风道堵塞出现衰减，不需要做额外的特殊维护。对于电源设备的生产厂商来说，选用这类标准化的配套散热器，还可以简化供应链管理，不需要单独开模定制散热结构，降低小批量生产时的物料成本，同时标准化的物料也能保证生产装配环节的一致性，减少因物料尺寸偏差导致的装配问题。
