400x500x200规格箱式电动柜体结构设计

　　在工业配电、小型设备电控集成的现场场景里，这类尺寸紧凑的箱式电动柜体是很常见的集成载体，很多现场改造、单机设备配套的电控单元都会选用这个尺寸段的壳体，既不会占用过多安装空间，又能容纳常规的低压配电元件、小型控制模组与接线端子排。从实际使用场景来看，这类柜体常被安装在生产车间的立柱旁、小型设备的侧方机位、或是配套设备的集成机架上，用来承载设备的电源进线分配、电动执行机构的控制回路、本地操作的接线中转等功能，相比大尺寸的标准配电柜，它的适配性更强，不需要预留大面积的安装空地，在空间局促的技改项目里优势很明显。

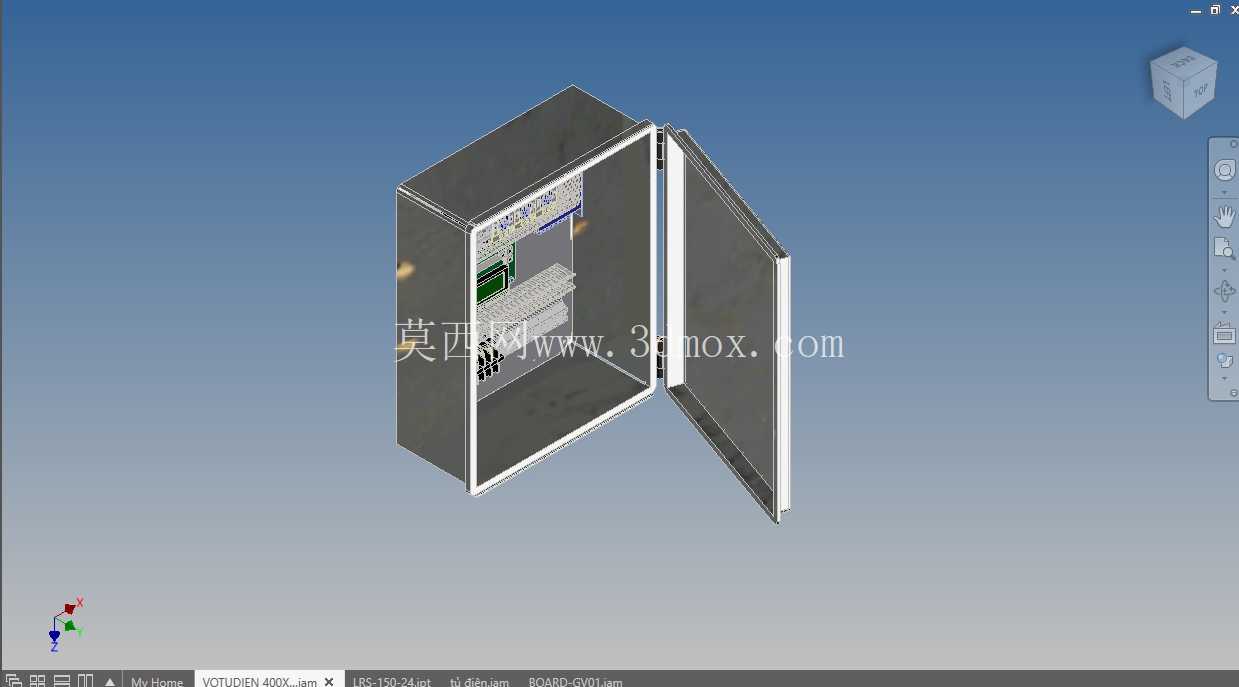

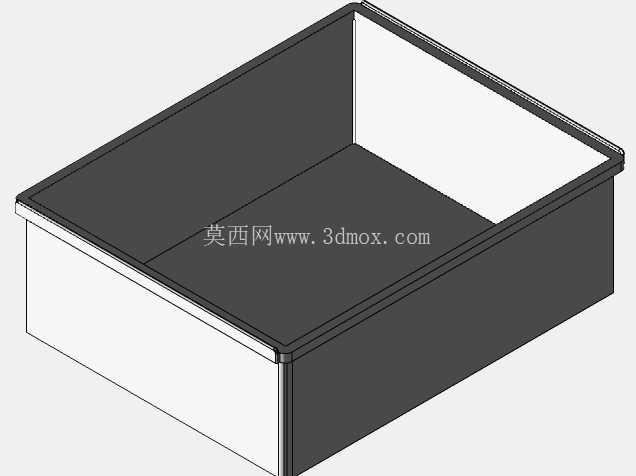

　　从结构设计的思路来看，这款柜体采用单开门侧开结构，门体与柜体主体通过侧边铰链连接，开门后可以完全暴露内部安装空间，方便元件排布与后期接线维护，门体边缘做了折边加强处理，既可以提升门体的结构刚度，避免长期开关出现变形，也能配合密封胶条实现基础的防尘防护，适配车间内多尘的常规使用环境。柜体的主体采用钣金折弯拼焊结构，所有折边都做了圆角处理，避免安装维护时划伤操作人员，内部预留了标准化的安装梁位置，可以根据元件的尺寸灵活调整安装导轨的固定位置，不需要额外打孔改造，适配不同品牌的断路器、接触器、端子排等标准电气元件的安装需求。

　　尺寸方面，这款柜体的外部轮廓为400x500x200mm，这个尺寸是经过实际场景验证的黄金适配尺寸：500mm的高度刚好匹配成年人站立操作时的视线高度，不需要弯腰或者踮脚就可以操作柜内的开关、查看元件状态；400mm的宽度可以容纳两排标准导轨安装的电气元件，满足常规小型电控回路的元件排布需求，不会因为宽度不足导致元件拥挤、接线空间不够；200mm的深度既可以容纳常规厚度的电气元件，预留出接线的弯曲半径空间，又不会因为深度过大突出墙面或者设备表面过多，避免人员通行时发生磕碰。安装边界上，柜体背部预留了四个挂装孔位，可以直接通过膨胀螺栓固定在墙面或者设备机架上，孔位的间距做了通用化设计，匹配市面上常见的壁挂安装支架尺寸，不需要单独定制安装件；如果需要落地安装，也可以在底部选配配套的安装支脚，直接固定在地面基础上，安装方式灵活，适配不同的现场安装条件。

　　从功能特性来看，这款柜体的门体可以加装门锁，避免非操作人员随意触碰柜内带电元件，满足车间的安全管理要求；柜体的进线孔可以根据现场的布线方向，在顶部、底部或者侧部开设，适配上进线、下进线、侧进线等不同的布线方式，现场施工时不需要对柜体主体做大规模切割改造，降低现场施工的工作量。内部的安装空间做了分区规划，上部区域可以布置电源进线开关、主回路元件，中部区域布置控制回路的继电器、接触器等元件，下部区域预留接线端子排的安装位置，强弱电回路可以通过安装梁的分隔保持安全间距，减少信号干扰，同时让柜内布线更加规整，方便后期故障排查与维护。在实际选型使用时，这个尺寸的柜体可以覆盖10kW以内的小型电动设备的电控需求，比如小型输送线的控制单元、单机配套设备的电源分配箱、车间局部区域的照明配电箱体等，相比定制非标准尺寸的柜体，这个规格的柜体加工成本更低，供货周期更短，是很多设备厂商做电控配套时的优先选择。建模过程中对钣金的折弯系数、拼焊位置的公差配合都做了还原，铰链的安装位置、门锁的装配位都按照实际通用件的尺寸预留，结构工程师拿到模型后可以直接调整内部安装梁的位置，快速完成元件排布与布线设计，不需要从零开始搭建柜体的基础结构，能大幅缩短电控系统的设计周期。
