多舱分隔式大型电机控制配电柜体结构

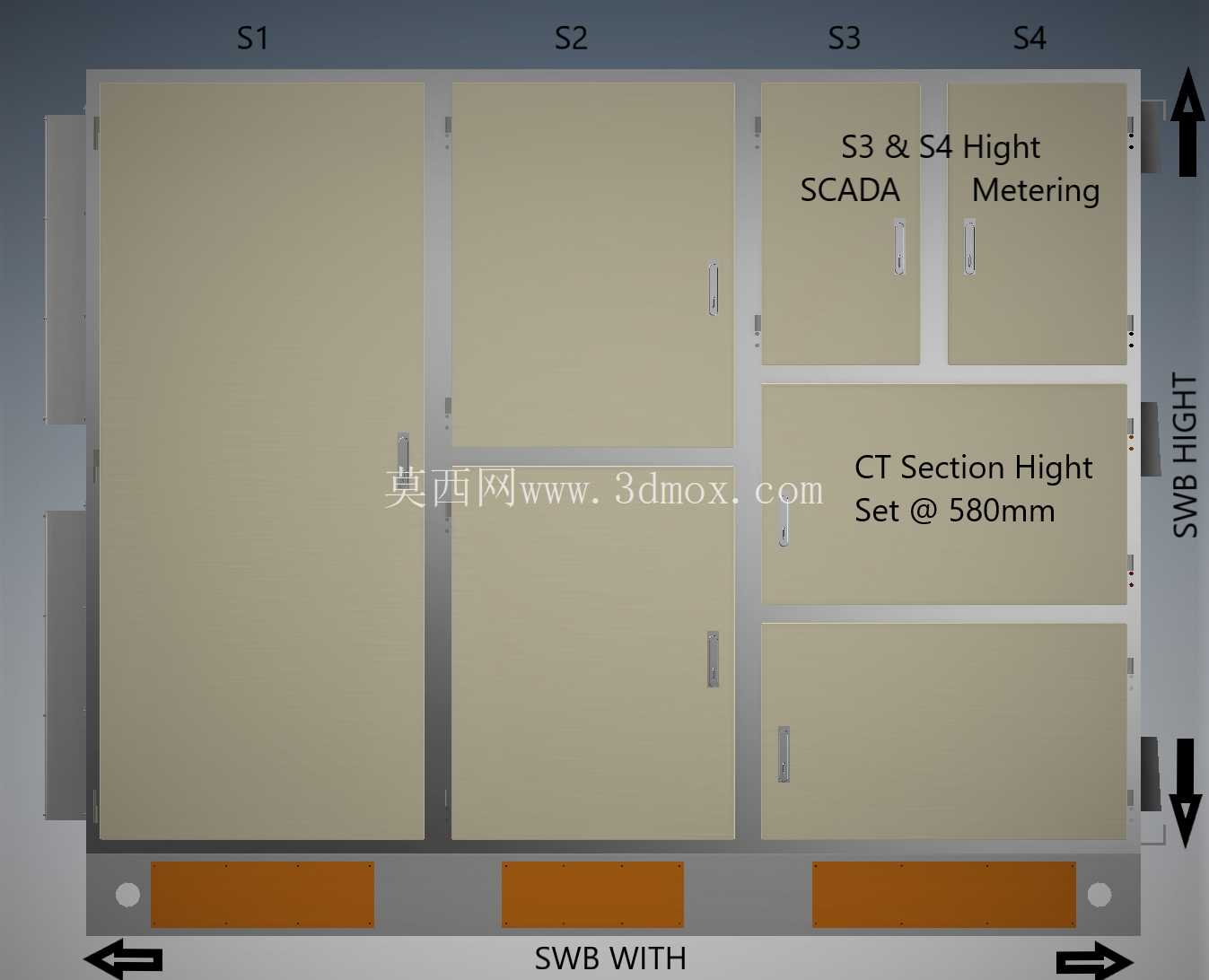

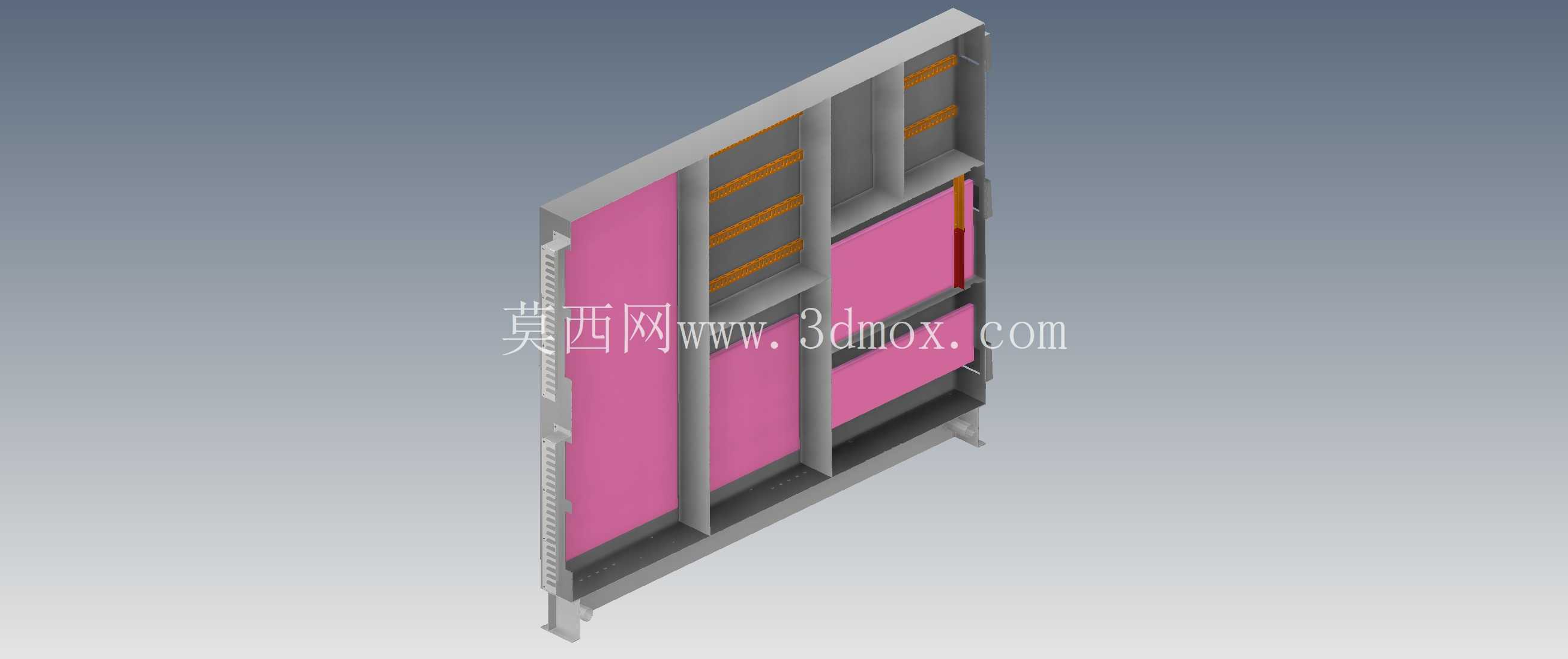

　　这类多舱分隔式配电柜体主要面向厂区大功率电机集群的集中配电场景，常见于冶金车间、大型泵站、重工制造产线这类需要同时管控多台百千瓦级电机启停、保护与配电分配的工况，区别于小型壁挂式配电箱，这类落地式柜体需要承载主进线回路、多个电机出线回路、保护元器件、信号采集模块的安装，同时要满足现场运维的操作便利性与安全防护要求。从结构设计逻辑来看，柜体采用分舱隔离的布局思路，左侧大舱室预留了充足的安装板空间，用来布置主进线断路器、母排、大容量接触器这类大尺寸主回路元器件，安装板上的阵列开孔是为了适配不同规格元器件的安装固定，不需要现场二次大规模打孔，同时预留的走线空间可以容纳大截面积动力电缆的弯折与排布，避免电缆过度弯折损伤绝缘层。

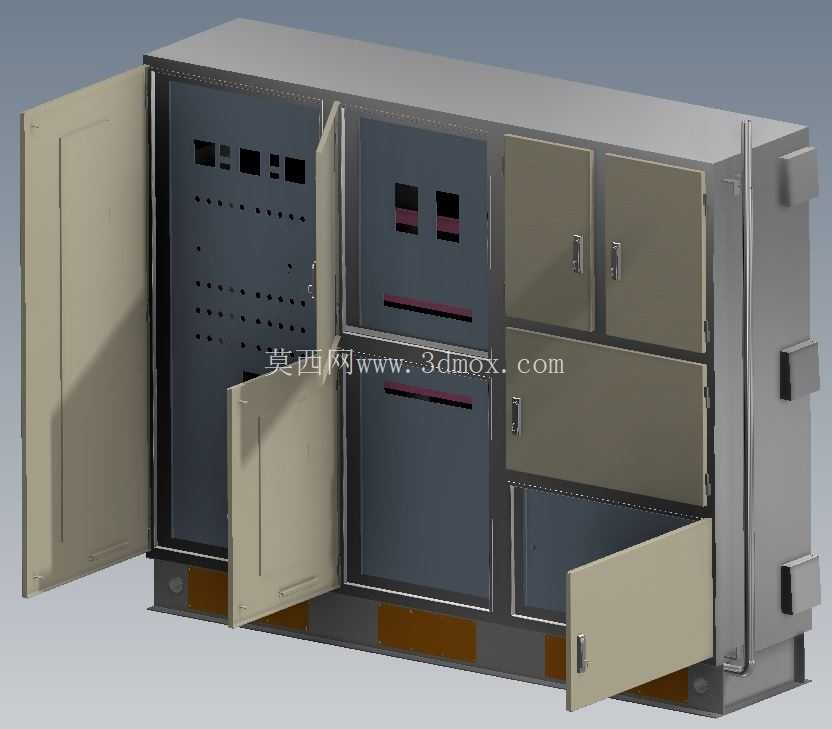

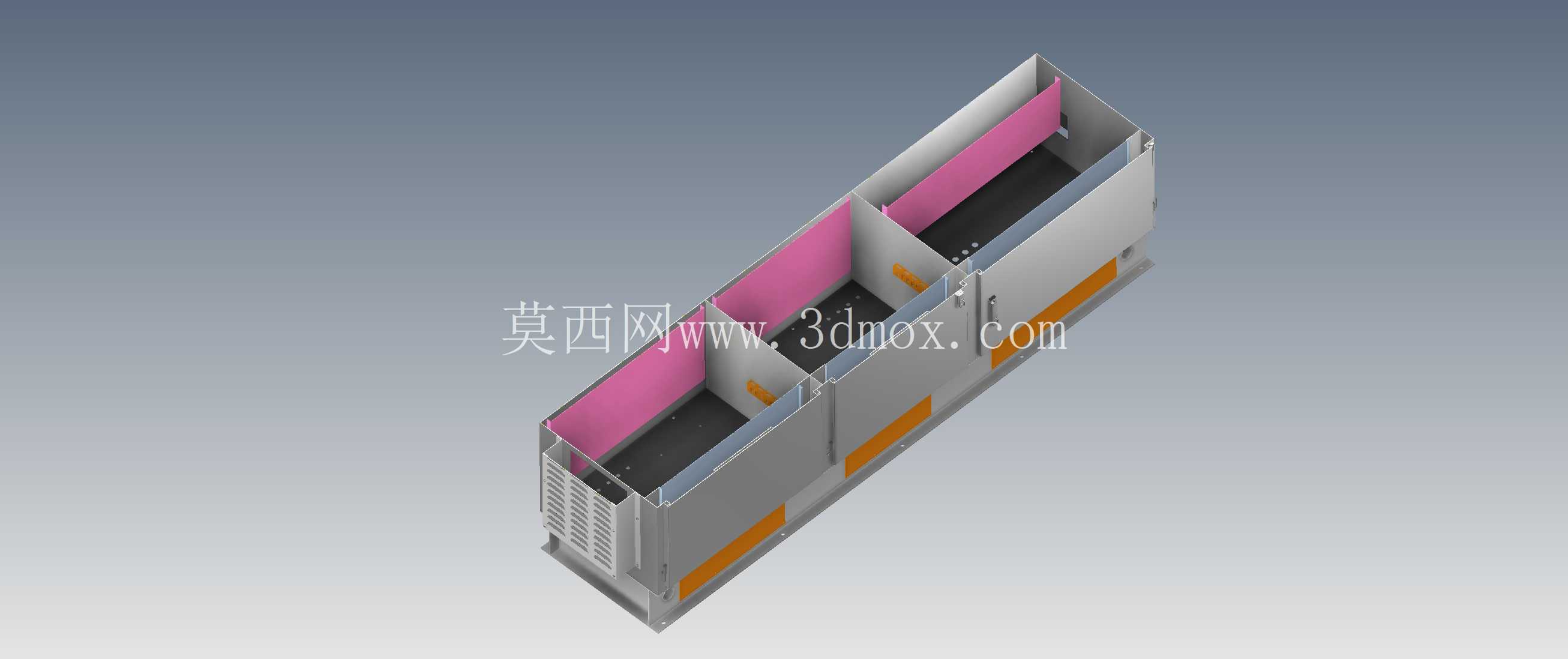

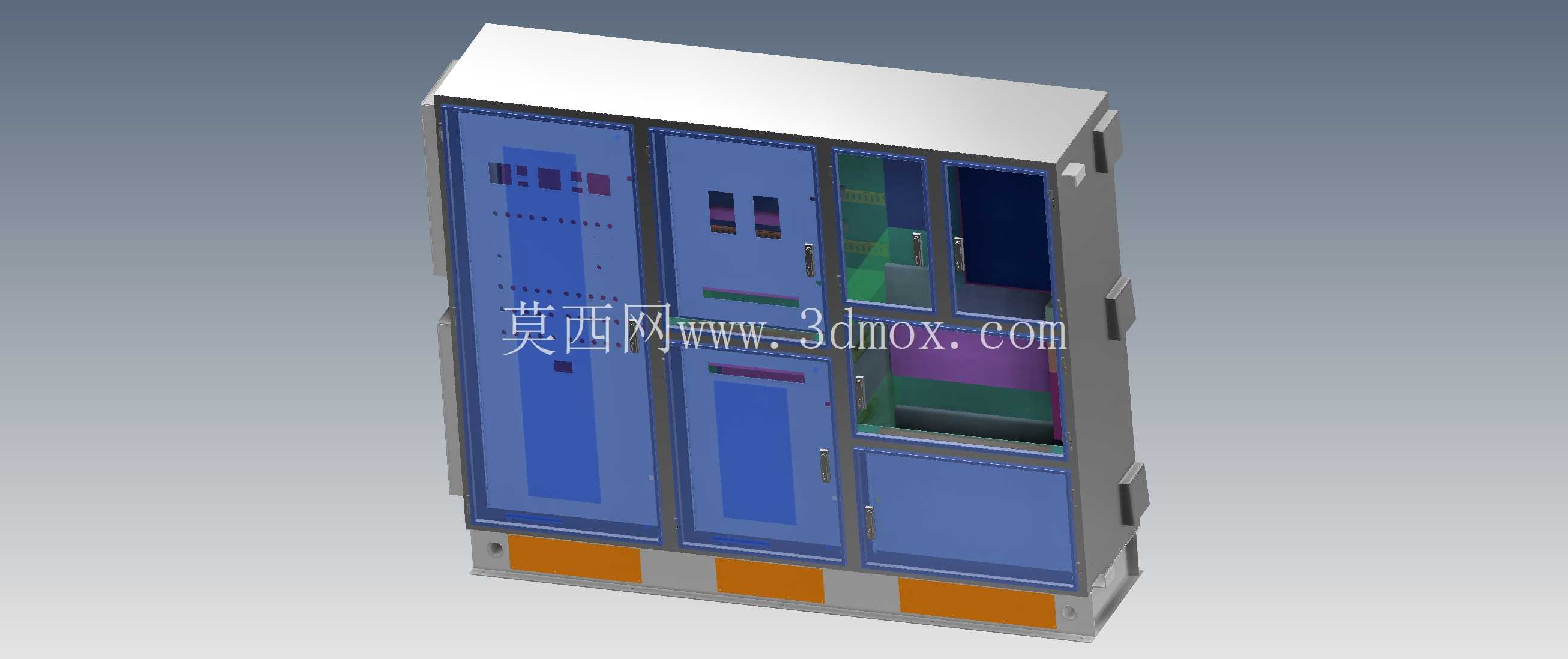

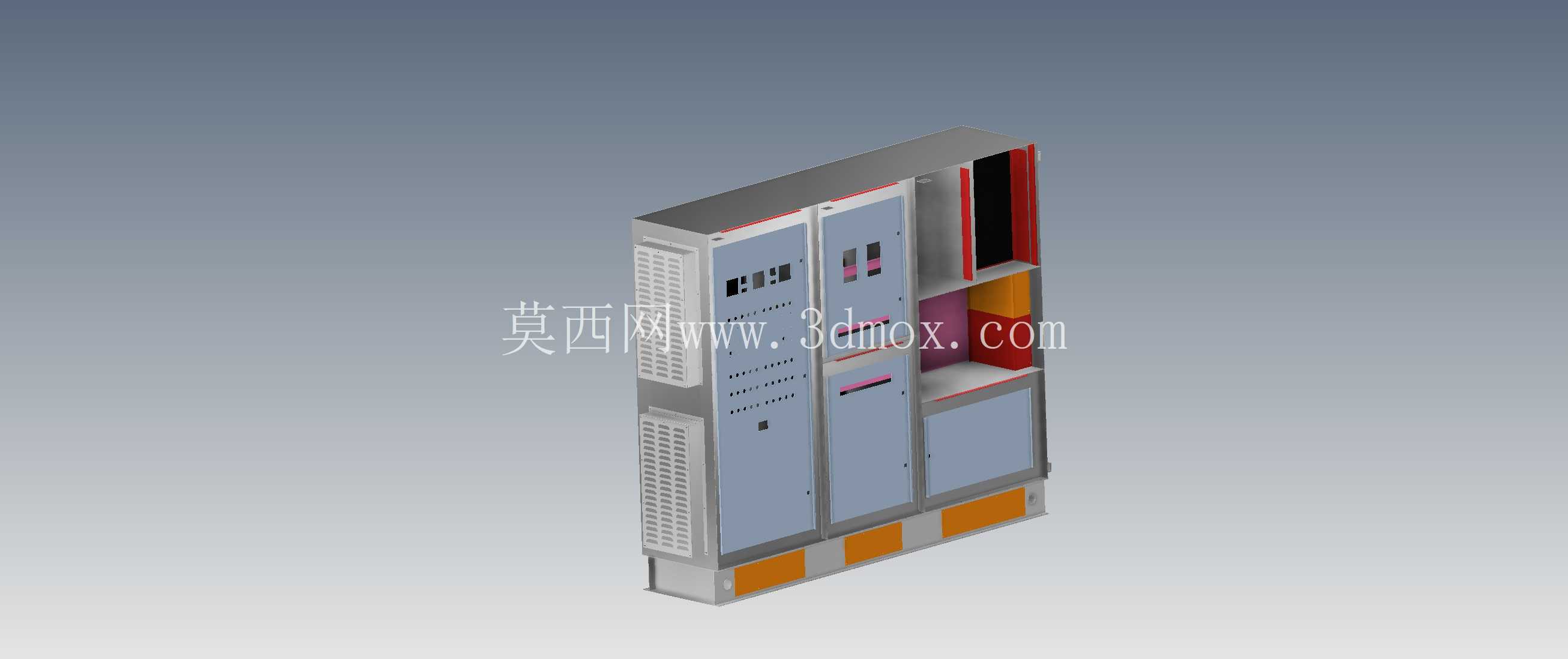

　　右侧区域做了多层小舱室分隔，每个独立小舱对应单台电机的控制回路，包括小型断路器、热继电器、端子排以及本地操作按钮的安装位，分舱设计的核心作用是避免单回路故障时波及其他回路，同时运维人员操作单台电机控制回路时，不需要打开主回路大舱门，降低误触高压带电部位的风险。柜门的设计做了差异化处理，主回路舱室采用整扇大开门，开合角度可以达到120度以上，方便主回路元器件的安装与后期检修，小控制舱的柜门尺寸更小，开合时不会占用过多柜前操作空间，每个柜门都配备了独立的锁止结构，不同权限的运维人员可以对应不同舱室的开锁权限，符合工业现场的安全管理规范。柜体底部预留了标准的电缆进线孔位，同时做了加强筋结构，因为整柜装满元器件后总重量较大，底部的承重结构需要满足叉车转运、现场吊装的强度要求，安装时可以直接通过底部的安装孔固定在预制的混凝土基础或者槽钢底座上，不需要额外做底部支撑结构。柜体侧面预留了扩展接口位置，如果后期需要增加通讯模块、SCADA数据采集终端，可以直接在侧面预留位安装，不需要对柜体主体进行切割改造。

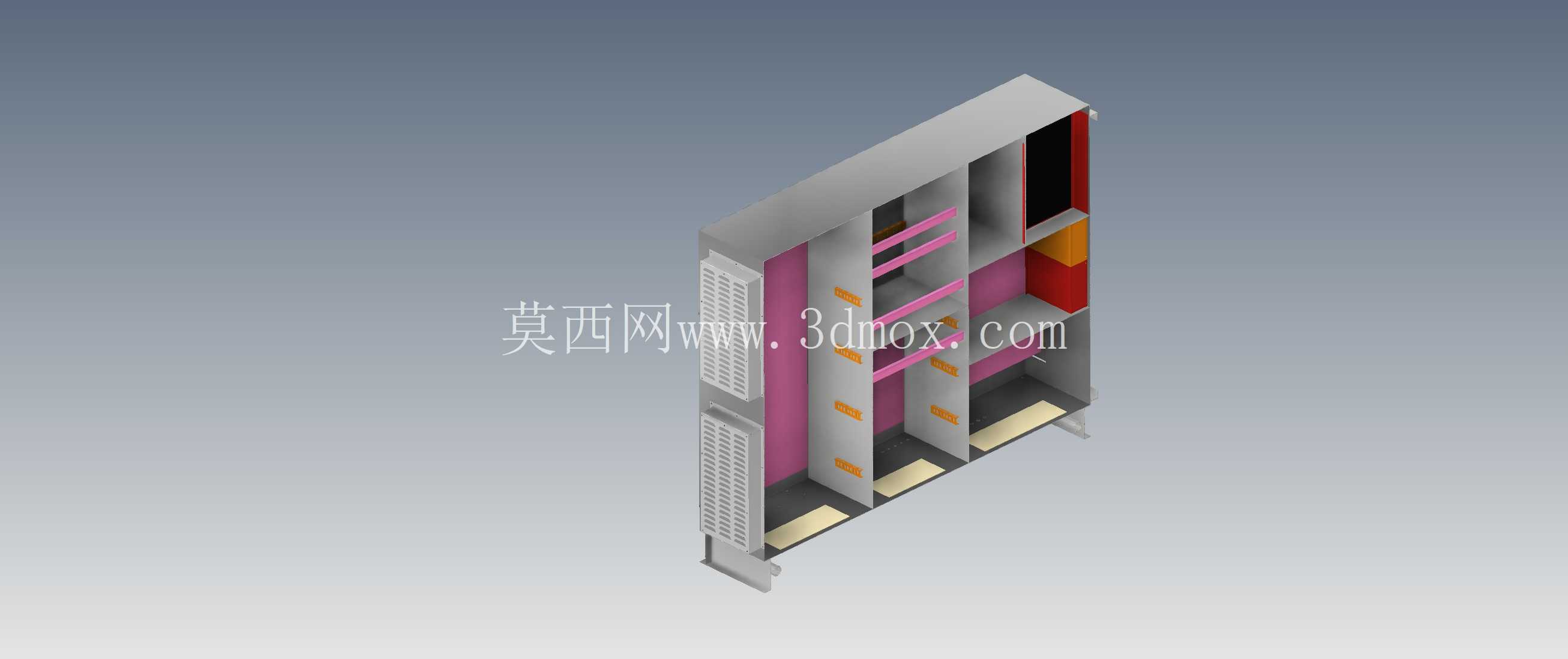

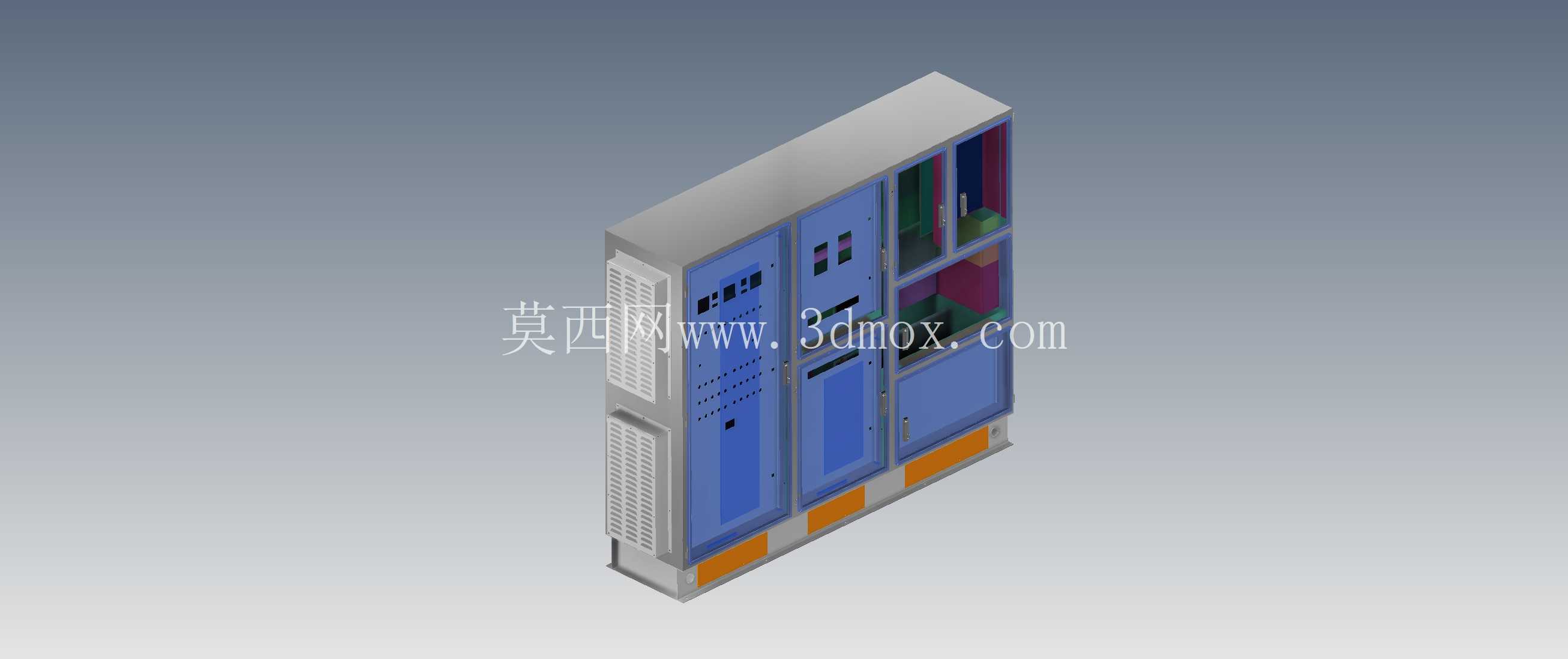

　　从安装边界来看，这类柜体的柜前需要预留至少1.2米的操作维护空间，柜后预留0.8米的检修空间，柜体顶部与厂房顶棚或者桥架的距离不小于0.3米，保证散热空间，因为柜内大电流回路工作时会产生一定热量，虽然柜体本身没有加装强制散热风机，但自然通风的缝隙设计配合舱室分隔，可以让热量顺着舱室间隙向上排出，避免局部温度过高影响元器件寿命。设计时还考虑了现场的走线规范，动力电缆与控制电缆的走线通道做了物理分隔，避免强电对弱电控制信号产生电磁干扰，每个舱室内部都预留了线槽安装位，现场布线时可以直接将线缆放入线槽，做到走线整齐规整，后期排查线路故障时可以快速定位对应回路。

　　柜门与柜体主体之间预留了密封胶条的安装槽，安装胶条后可以达到IP54左右的防护等级，能够适应车间内多粉尘、偶尔有溅水的工况，避免粉尘进入柜内堆积在元器件触点上造成接触不良，也能防止清洁地面时的溅水进入柜内引发短路故障。柜体的外壳采用冷轧钢板折弯焊接成型，焊接位置做了打磨处理，表面喷涂防锈涂层与面漆，能够适应工业现场的腐蚀环境，延长柜体的使用寿命。每个舱室的门板上都预留了指示灯、按钮、标识牌的安装孔位，现场安装时可以根据实际回路配置直接开孔安装对应的操作元件，不需要重新测量定位，减少现场施工的工作量。
