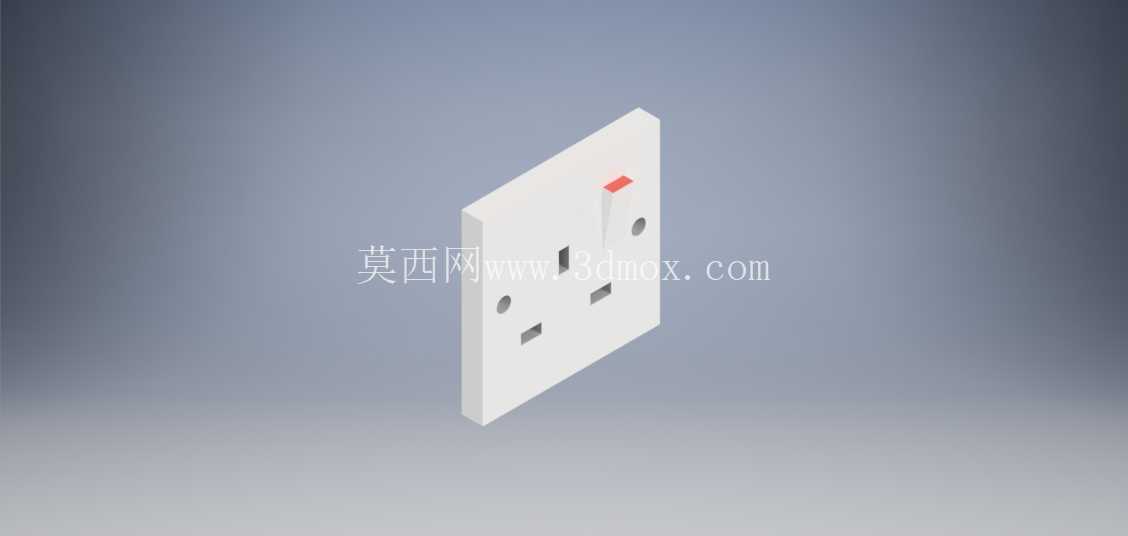

英标家用墙面电源插座结构设计

　　这款英标墙面插座的三维结构设计，完全围绕英国家庭住宅的供电接入场景展开，适配当地BS1363标准的供电接口规范，主要用于民用住宅室内墙面的固定供电接驳，为各类符合英标插头规范的家用电器、小型用电设备提供稳定的市电接入端口。从实际使用场景来看，这类插座普遍安装于住宅室内距地面30至150厘米的墙面预埋底盒上，覆盖客厅、卧室、厨房、书房等所有需要取电的空间，需要同时满足日常插拔的耐用性、用电安全的防护性以及墙面安装的适配性要求。

　　在功能特性设计上，这款插座采用单联方型三孔布局，对应英标插头的三个接电端子，其中上方竖向长孔为接地端子，下方两个斜向对称布置的孔位分别对应火线与零线端子，孔位的间距、插入深度完全匹配英标插头的插脚尺寸公差，确保插头插入后接触紧密无松动，不会出现接触不良导致的打火、发热问题。插座面板带有独立的开关拨杆，开关位于插座右上方位置，无需频繁插拔插头即可控制对应回路的通断，减少插头插脚与插座铜片的磨损频次，延长整体使用寿命。面板表面做了平整的圆角过渡处理，没有尖锐棱角，避免日常使用中磕碰造成的损伤，同时面板与墙面贴合的边缘做了细微的倒角处理，能够适配墙面施工存在的微小不平整，安装后不会出现明显的缝隙。

　　从设计思路层面，整个模型的结构拆分完全按照实际产品的装配逻辑搭建，分为面板外壳、内部铜片组件、开关拨块、后座固定结构四个核心部分。面板采用阻燃PC材质的壁厚设计，整体壁厚均匀控制在2.5mm左右，既保证外壳的结构强度，不会因为日常插拔的外力出现开裂变形，也能在出现异常打火时起到阻燃防护作用。内部铜片的夹持结构做了弹性形变的冗余设计，插脚插入时铜片的张开角度控制在弹性形变范围内，经过数千次插拔后依然能保持足够的夹持力，避免插脚松动。后座的固定结构完全匹配英国标准的墙面预埋底盒安装孔位，两个固定螺丝孔的中心距严格遵循通用底盒的尺寸规范，安装时可以直接对准底盒的固定柱锁紧，不需要额外调整孔位。

　　在外形尺寸与安装边界上，这款插座的面板外轮廓为86mm见方的标准尺寸，和国内常用的86型面板尺寸接近，但内部孔位布局完全适配英标插头的规格，面板突出墙面的厚度控制在8mm以内，不会因为突出过多影响室内空间的使用，也不容易被过往的物体磕碰损坏。安装时后座嵌入墙内的深度为35mm，适配常规的预埋暗盒深度，不需要对墙面预埋底盒做额外的改造即可直接安装。插座的接线端子位于后座的下方位置，预留了足够的接线空间，能够容纳2.5平方毫米的铜芯导线接入，满足家庭13A额定电流下的载流要求，接线端子的压紧螺丝采用十字槽设计，使用常规的十字螺丝刀即可完成接线操作，不需要特殊的安装工具。

　　在细节结构处理上，插座的插孔位置做了细微的导向倒角，插头插入时不需要完全精准对准孔位，顺着倒角的导向即可顺利插入，提升日常使用的便利性。开关拨杆的阻尼手感做了对应的结构设计，拨杆转动的行程清晰，开合位置有明确的手感反馈，用户操作时可以清晰判断开关的通断状态。面板表面采用哑光磨砂的质感设计，不容易残留指纹和污渍，日常清洁时用干布擦拭即可保持整洁，同时哑光材质不会在室内灯光下产生刺眼的反光，适配各类家装风格的墙面搭配。整个模型的结构完全还原实际量产产品的装配关系，所有卡扣、定位柱的位置都和真实产品一致，能够直接用于结构验证、安装模拟以及相关电工产品的配套设计参考。
