吉他效果器用3PDT脚踏开关结构设计

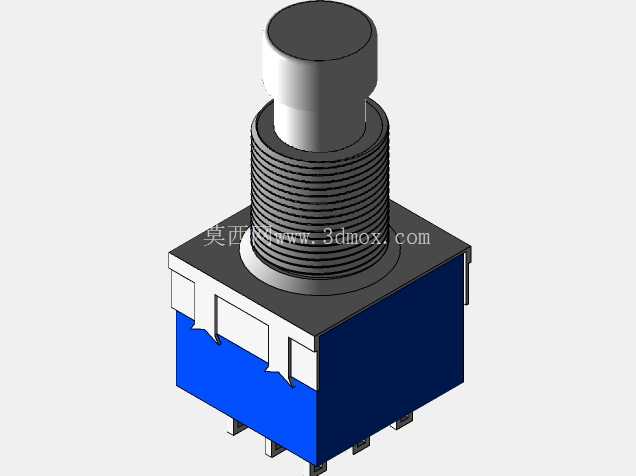

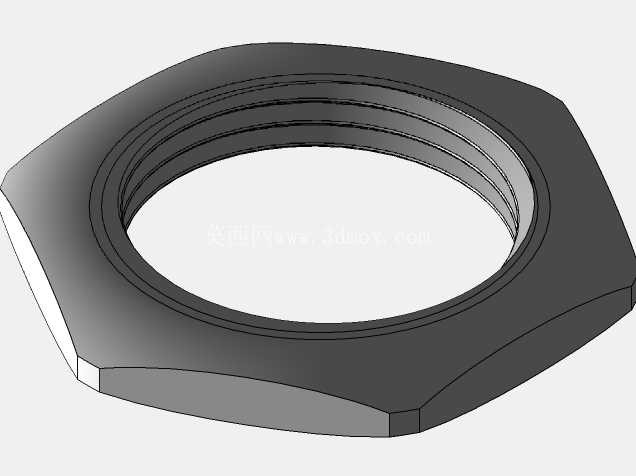

　　在电声乐器周边配件的结构设计领域，吉他效果器的脚踏开关是直接决定设备操控可靠性与使用寿命的核心交互部件，这类开关需要承受乐手演出过程中高频次的踩踏动作，同时要保证电路切换的稳定性，避免出现信号断连、切换杂音等影响演出效果的问题。这款3PDT结构的脚踏开关，采用方型基座加螺纹轴套的主体结构，设计阶段首先考虑的是演出场景下的踩踏受力特性，顶部的圆柱形按压帽做了圆角过渡处理，踩踏时脚感反馈清晰，不会出现边缘硌脚的问题，轴套部分的外螺纹结构适配效果器外壳的标准安装开孔，安装时可以通过配套螺母快速固定在效果器金属面板上，不需要额外设计定制安装位，适配市面上绝大多数单块效果器的壳体安装尺寸。从功能特性来看，3PDT结构意味着开关具备三组独立的双掷触点回路，除了完成效果电路的直通与效果通路切换之外，还可以同步控制效果器的状态指示回路，比如在踩下开关接入效果的同时点亮LED指示灯，抬起时切断效果回路同时熄灭指示灯，不需要额外增设独立的指示开关，大幅简化效果器内部的电路布线结构。设计过程中针对开关的动作行程做了反复校核，踩踏行程控制在合适的区间，既不会因为行程过短导致误触发，也不会因为行程过长增加踩踏力度需求，长时间演出踩踏也不会造成脚部疲劳。

　　基座部分采用工程塑料与金属嵌件结合的结构，下部的蓝色绝缘基座用来固定触点引脚，引脚采用直插式布局，间距符合通用PCB板的孔位设计标准，焊接时可以直接插装在效果器的主控电路板上，不需要飞线连接，提升生产装配的效率。上部的金属螺纹衬套可以承受踩踏时的纵向冲击力，避免长期使用后基座出现开裂、松动的问题，基座与螺纹衬套之间做了卡扣加过盈配合的双重固定结构，即使承受超过常规使用的冲击力也不会出现上下部分脱离的情况。触点部分采用自清洁式的接触结构设计，每次开关动作时触点之间会产生微小的摩擦，擦除触点表面氧化层，即使在潮湿的演出环境中长期使用，也不会出现接触电阻增大、信号衰减的问题。

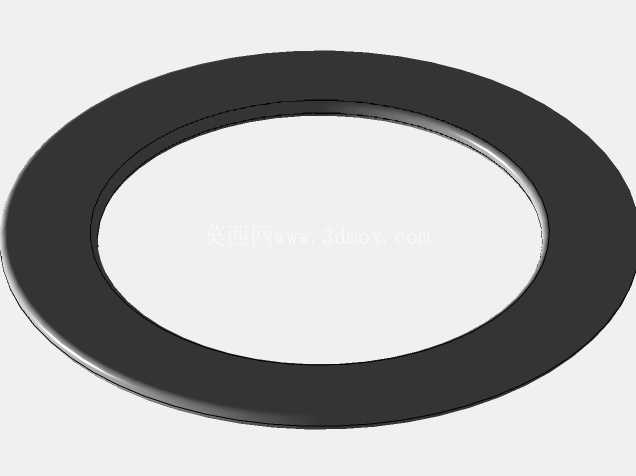

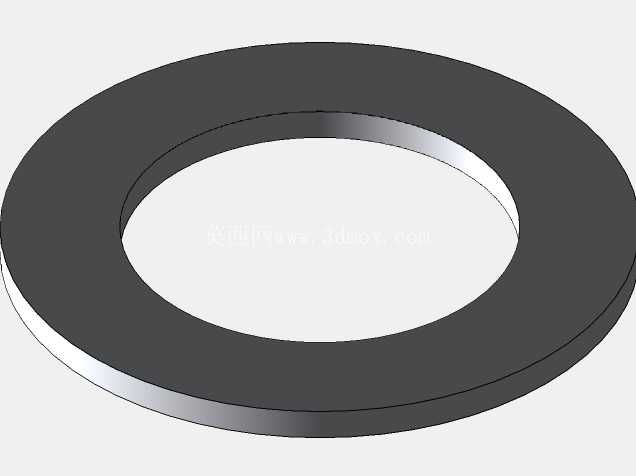

　　安装边界方面，开关的方形基座边长控制在常规效果器内部的容纳尺寸范围内，安装后不会和效果器内部的电路板元件、电池仓产生空间干涉，螺纹轴套的长度适配1mm到3mm厚度的金属、塑料面板，覆盖绝大多数效果器外壳的面板厚度区间。引脚伸出基座的长度满足波峰焊的工艺要求，焊接时不需要额外修剪引脚长度，也不会因为引脚过短导致焊接虚接。在实际应用场景中，这类开关除了用于吉他单块效果器之外，也可以适配其他需要脚踏切换信号通路的音频设备，比如脚踏式通道切换器、音量踏板的功能开关、舞台音频控制器的触发开关等，结构设计上预留的通用安装尺寸可以让选型人员直接替换同规格的其他品牌开关，不需要修改原有设备的壳体与电路板设计。

　　建模过程中对开关的所有配合间隙做了精确还原，包括按压帽与螺纹轴套之间的活动间隙、触点动作的行程空间、引脚的位置公差都按照实际量产零件的公差范围做了设定，在进行效果器整体结构装配验证时，可以直接导入这个模型进行干涉检查，模拟踩踏动作时的部件运动轨迹，提前发现设计中存在的空间冲突问题，减少实物打样的迭代次数。开关的外观结构做了写实还原，上部金属部件的哑光质感、下部基座的塑料材质纹理、螺纹部分的牙型细节都按照实物比例建模，在做产品效果渲染时可以直接使用，不需要额外做材质调整。
