工业用三芯接线插座盒结构设计

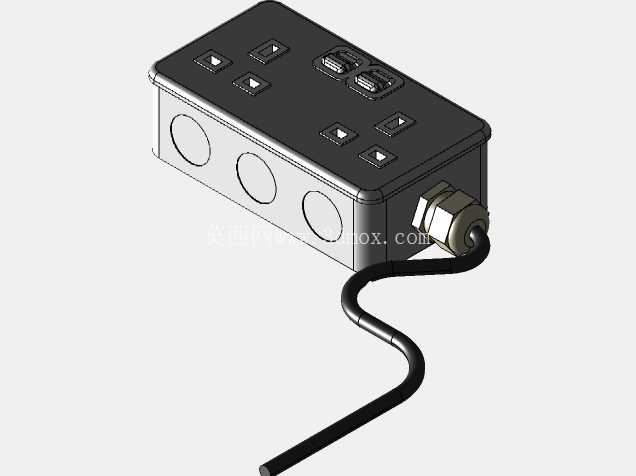

　　这款三芯接线插座盒，是面向工业现场低压配电末端、设备外接供电场景开发的接插部件，日常在车间生产线工位配电、小型设备临时供电接入、检修作业临时取电、户外小型电气设备外接电源这类场景里使用频次很高，区别于民用墙面插座，它的结构设计完全围绕工业场景的耐用性、接线可靠性、多回路扩展需求做了针对性优化。从实际使用的角度看，这类插座盒不需要嵌入墙体安装，属于明装式的接插单元，既可以通过侧面的预留孔位走硬线做固定工位的配电节点，也可以像图中呈现的那样外接防水线缆做移动式的临时取电单元，适配车间里不同位置的取电需求，不用每次布线都重新做端子压接，能大幅减少现场电气施工的工作量。

　　从功能特性上看，盒体顶面集成了多组三芯插孔单元，能够同时为多台单相用电设备提供供电接口，插孔的排布做了错位设计，避免相邻插头插入时出现干涉，哪怕是带较大外壳的工业插头，也能保证每个插孔都能正常使用，不会出现插了一个插头挡住旁边插孔的情况。盒体侧面预留了三个圆形的敲落孔，这三个孔位是给不同方向的进线、出线准备的，现场施工的时候可以根据布线的走向，敲掉对应方向的敲落孔，安装电缆防水接头或者穿线格兰头，不管是从左侧、右侧还是背部走线都能适配，不用额外在盒体上钻孔，能节省现场安装的加工时间。出线端的位置做了线缆防弯折结构，配合金属材质的电缆固定头，既能锁紧线缆外皮避免拉扯的时候线缆芯线和插座端子松脱，也能减少线缆根部反复弯折导致的线皮破损、芯线断裂问题，在经常需要移动、拖拽的使用场景下，这个结构能大幅提升接线的可靠性，减少电气故障的概率。

　　设计思路上，整个盒体采用上下扣合的结构，上盖和下盒之间通过螺丝固定，拆开之后就能看到内部的接线端子排，接线的时候不需要把整个盒体从安装位拆下来，只需要拧开上盖的固定螺丝就能完成接线、检修操作，维护起来很方便。盒体的边角做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装、搬运的时候划伤操作人员，另一方面也能减少磕碰导致的盒体开裂问题，毕竟工业现场难免会有工具掉落、设备移位磕碰的情况，圆弧结构的抗冲击能力比直角结构要好很多。插孔的防护结构做了内嵌式设计，插孔的铜件完全藏在盒体内部，外面只有插头能插入的开孔，能减少灰尘、金属碎屑进入盒体内部导致短路的风险，适配车间多粉尘的使用环境。

　　从安装边界和尺寸适配的角度看，这款插座盒的整体尺寸属于紧凑型设计，不会占用太多安装空间，不管是固定在生产线的型材支架上、墙面的配电点位旁，还是放在设备旁的工作台面上都很合适。底部预留了对应的安装孔位，可以用自攻螺丝或者抱箍直接固定在安装面上，不需要额外做安装支架。侧面的敲落孔尺寸适配常规的工业穿线接头，不管是走1.5平方还是2.5平方的三芯电缆都能匹配，不需要额外扩孔。盒体内部的空间预留了足够的接线余量，接完线之后不会出现线缆挤压、端子被线顶住导致上盖盖不严的情况，哪怕是多组进线、出线同时接入，内部也有足够的空间排布线缆，能保证不同回路的线缆之间保持安全的电气间隙，避免线间短路的问题。

　　在实际选型使用的时候，这类三芯插座盒需要匹配对应的用电功率，内部的铜件载流量要和接入的线缆线径、前端空开的保护参数匹配，它的结构设计已经考虑了常规工业场景下的机械强度、接线便利性需求，不管是做固定的配电节点还是移动的临时取电单元，都能满足现场的使用要求，相比零散的插座明装在接线盒上的方案，这种集成式的插座盒布线更规整，防护性能更好，也更适合工业现场复杂的使用环境。
