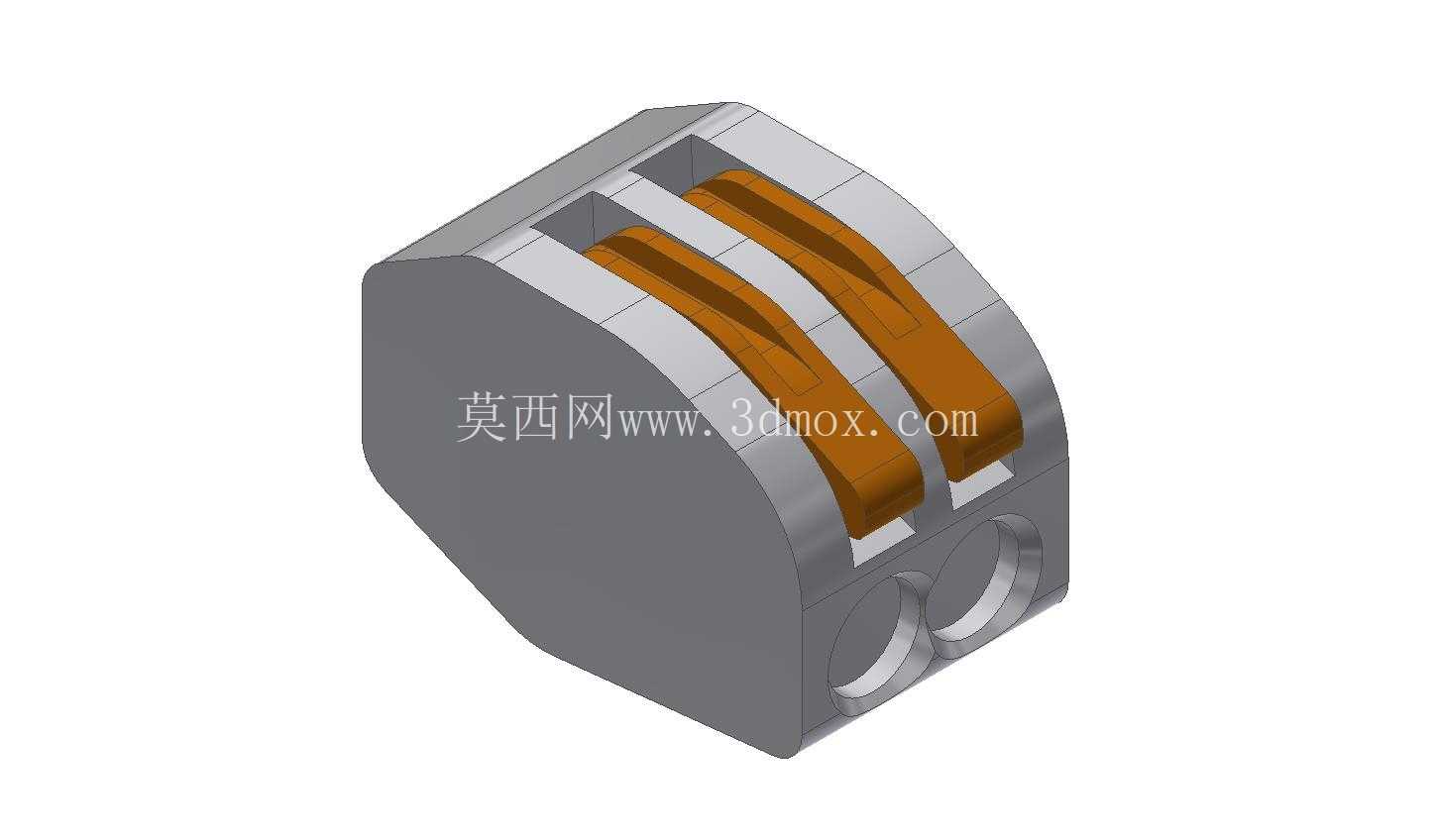

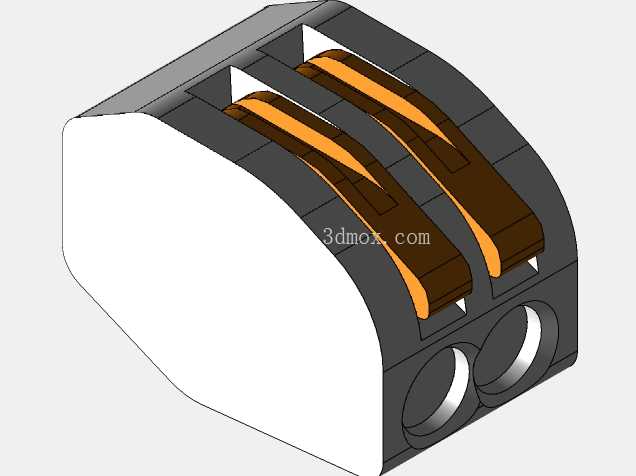

Wago222-412双极杠杆式接线端子结构

　　在低压配电、工业控制柜内部布线、楼宇电气安装、小型设备电控回路搭建的场景里，这类杠杆式接线部件是替代传统螺丝压接端子的高频选型，日常检修、回路改接的场景下，无需额外工具即可完成导线的拆装，能大幅缩减现场布线的作业时长，尤其适合多回路并行、后期需要频繁调整接线的柜内布局。从实际使用的功能逻辑来看，该部件通过橙色操作杠杆的扳动实现内部压接弹片的开合，杠杆抬起时弹片张开，可直接插入剥好绝缘层的硬导线或带冷压端头的软导线，杠杆压下后弹片持续施加稳定的压紧力，保证导线接触电阻处于合格区间，避免长期通电后出现接触松动、发热打火的隐患，相比传统螺丝端子，不会出现因拧力过大压伤线芯、拧力不足接触不良的人为操作误差。

　　设计层面首先考虑的是操作的人机交互逻辑，两个并排的操作杠杆对应两路独立的接线通道，杠杆表面做了防滑的凹凸纹理，即便操作人员戴薄绝缘手套也能准确扳动，不会出现打滑脱手的情况；主体基座采用耐温阻燃的工程塑料材质，外形做了圆弧切角处理，既避免安装时尖锐边角划伤操作人员手部，也能在密集排布的端子排里减少相邻部件的安装干涉。从安装边界来看，该端子的整体轮廓为带圆弧过渡的类方形结构，两个接线孔位于端子前端的平面上，孔位间距符合低压电气布线的安全爬电距离要求，安装时不需要额外的固定卡扣，可直接通过相邻端子的拼接卡槽实现导轨或安装板上的并排固定，接线孔的内径适配常规1.5-4平方毫米的铜芯导线，能覆盖大部分民用、工业低压控制回路的导线线径需求。

　　结构细节上，内部的导电弹片采用高弹性铜合金材质，表面做镀锡处理提升抗氧化能力，压接位置设计了细密的咬齿结构，导线插入压合后咬齿会轻微嵌入线芯表面，即便导线受到一定程度的轴向拉扯也不会脱出，同时保证接触面积足够大，降低通电时的温升。基座的塑料壳体在两个杠杆的活动位置预留了足够的摆动间隙，不会出现杠杆扳动时与壳体卡滞的问题，壳体侧面设计了拼接用的定位凸台与凹槽，多只端子并排拼接时能自动对齐，保证整体排布整齐，相邻端子的接线孔高度一致，方便后期布线时的线束整理。

　　实际选型应用时，这类端子常被用在控制柜内的分线节点、照明回路的接线端、小型自动化设备的电源进线位置，相比传统的缠绕搪锡接线方式，后期维护更换部件时不需要剪断导线重新做头，只需要扳起对应回路的杠杆即可拆下导线，大幅降低后期运维的工作量。建模过程中需要重点关注杠杆的转动行程与内部弹片形变行程的匹配关系，杠杆压下到锁止位置时，弹片的压紧力需要达到接触电阻要求的数值，同时杠杆的锁止卡扣需要有足够的卡合力，避免受震动后杠杆自行弹起导致接线松脱；壳体的壁厚设计需要兼顾阻燃性能与结构强度，在接线孔、杠杆转轴位置做局部加厚处理，避免多次插拔导线、扳动杠杆后出现壳体开裂的情况；外形的圆弧过渡不仅是出于安全考虑，也能在注塑生产时减少塑料熔体的填充阻力，降低成型缺陷的出现概率。安装尺寸上，端子的整体宽度适配标准35mm电气安装导轨的排布间距，多只拼接后每回路占用的导轨长度远小于同规格的螺丝式端子，能有效节省柜内的安装空间，接线孔的中心高度与常规端子排的布线高度匹配，线束接入后可以保持平直走线，不会出现过度弯折损伤线芯的问题。
