STM32F103C8T6核心控制板三维结构模型

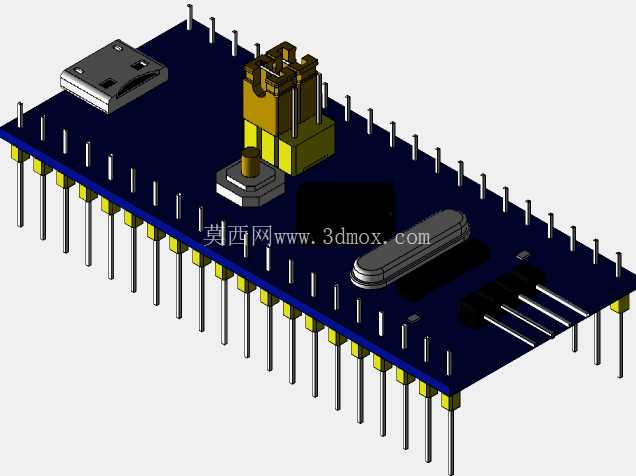

　　在嵌入式硬件开发、小型智能设备样机试制的场景里，这类核心控制板是多数电控方案的核心载体，小到桌面级小型自动化执行机构的控制单元、学生课程设计的电控载体，大到工业现场分布式采集节点的主控模块，都能见到同封装核心板的应用身影。做这类板卡的三维建模时，首先要考虑的是板上元件的干涉问题，很多结构工程师在做整机装配时，经常遇到接插件高度和外壳内壁冲突、排针伸出长度和安装槽位不匹配的问题，这个模型在构建时就把所有外接元件的实际安装高度做了1:1还原，不管是板载的USB接口、复位按键，还是晶振、排针的伸出尺寸，都按照实物的公差范围做了预留，避免结构设计阶段出现装配干涉。

　　从实际用途来看，这块核心板承担的是主控运算与外设信号交互的作用，板上预留的两排排针是所有IO口、电源引脚的引出通道，建模时特意把排针的针脚间距、针径都做了精准还原，方便设计人员直接在装配体里匹配对应的排母座、接线端子，不用再单独测量引脚参数。板载的Mini USB接口是程序下载与串口通信的常用通道，模型里还原了接口的内部卡槽结构，设计外壳时可以直接对应开出USB避让孔，不用反复核对接口的插入深度与开口尺寸。顶部的黄色排座是外接SWD下载器的常用接口，建模时保留了排座的卡扣凸起结构，方便设计对应的固定压片，避免下载调试时接口松动。

　　设计思路上，这个模型没有做过度的细节简化，很多同类板卡模型会把板上的贴片电容、电阻直接省略，导致做热仿真或者结构堆叠时出现误差，这个模型保留了板上所有高度超过0.8mm的元件外形，包括板载的晶振、电源稳压芯片、复位按键的凸起高度，方便在做紧凑式设备设计时，准确计算板卡上方的预留空间。PCB板的厚度按照常规1.6mm的行业通用厚度设置，板边的安装孔位置、孔径也和实物完全一致，设计固定柱时可以直接匹配孔位坐标，不用重新测绘板卡轮廓。

　　外形尺寸与安装边界方面，这块核心板的整体长宽按照标准的最小系统板尺寸还原，排针的伸出长度分为板上与板下两部分，板下伸出长度按照常规插装后的尺寸预留，方便计算板卡底部到安装面的安全距离，避免板底焊点和安装面接触造成短路。板上最高的元件是顶部的下载排座，整体高度从PCB板面算起约8.5mm，设计外壳内部的净空高度时，只要大于这个数值就不会出现元件压损的问题。USB接口的伸出长度从板边算起约4mm，外壳开口的位置只要对应这个伸出量做避让，就能保证USB公头可以顺利插入。复位按键的顶面高度比PCB板面高2.5mm，设计外壳按键孔时，可以直接按照这个高度匹配按键帽的行程，不用额外调整按键的触发距离。

　　很多结构工程师在做嵌入式设备的结构设计时，往往忽略板卡元件的实际高度，导致打样后出现按键按不到、接口插不上、元件顶壳的问题，这个模型在构建时就把这些容易出问题的尺寸都做了精准还原，不管是做手持设备的外壳设计、导轨式安装模块的结构堆叠，还是教学演示用的原理样机装配，都可以直接调用这个模型进行装配验证，减少反复测绘、反复修改图纸的工作量。另外模型里的排针部分做了单独的实体分组，要是设计时需要调整排针的长度、或者更换不同高度的接插件，也可以直接编辑对应部分的特征，不用重新构建整个板卡的模型，能大幅提升结构设计的效率。在做设备内部的走线规划时，也可以参照这个模型的元件布局，预留出接线的弯曲半径，避免线材和板上的较高元件产生摩擦，造成线材绝缘层破损的隐患。
