直径9.7mm驻极体拾音麦克风结构

　　做消费电子结构设计快十二年，经手的拾音类元件选型少说也有上百种，这类直径9.7mm的圆柱型驻极体麦克风，是目前便携音频设备、智能家居拾音模块、工业声纹采集终端里用得最普遍的规格之一。很多刚入行的结构工程师容易把这类元件当成标准通用件直接堆进装配体，真到打样阶段才发现，外壳配合公差、出线方向避让、拾音面密封余量这些细节没卡准，要么装进去压坏振膜，要么拾音效果打折扣，甚至出现壳体共振带来的底噪问题。

　　先从实际应用场景说，这个尺寸的麦克风不像6mm以下的微型款那样对安装空间要求极端苛刻，也不像14mm以上的大振膜款需要预留较大的声学腔体，刚好卡在性能和空间的平衡点上。常见的部署位置包括蓝牙音箱的拾音开孔位、会议平板的阵列拾音单元、门禁系统的语音采集端，还有部分工业设备的故障声纹采集点位——这类点位不需要专业录音级别的频响范围，但要求拾音角度稳定、安装固定方式简单、和壳体配合后不会出现漏音或者共振问题。

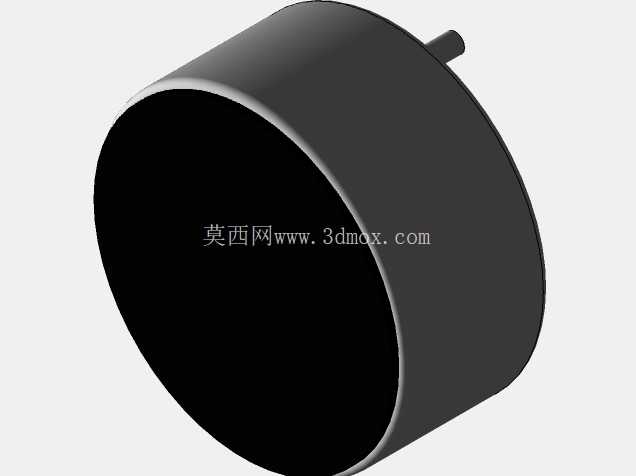

　　从功能特性上看，这类圆柱型麦克风的核心是把声压信号转化为电信号，外壳本身既是电磁屏蔽层，也是结构承载件。整个主体采用圆柱型设计，拾音面位于圆形端面，出线端在圆柱侧面的凸台位置，这种侧出线的设计相比直插引脚的款式，在薄型设备里的空间利用率更高，不需要在PCB背面预留引脚避让空间，走线可以顺着壳体内壁的走线槽布置，不会和其他元件产生干涉。

　　说到设计思路，这个模型的结构细节其实完全贴合量产装配的需求：圆柱主体的外圆公差控制在0.05mm以内，和设备壳体上的安装孔采用间隙配合，装配时可以直接从壳体外侧推入，配合背面的定位胶圈就能完成固定，不需要额外打螺丝或者做卡扣结构，大幅提升装配效率。拾音端面的边缘做了0.1mm的倒角处理，一方面是装配时不会刮伤壳体上的防尘网，另一方面也能避免安装孔边缘的毛刺顶住拾音面，导致振膜受压变形影响拾音效果。侧面的出线凸台长度控制在2.3mm，刚好够穿过壳体内壁的走线孔，凸台根部做了R0.3的圆角过渡，避免线材弯折时出现应力集中导致线芯断裂，这个细节很多自己画模型的工程师容易忽略，实际量产时如果没有这个过渡圆角，线材反复弯折后断线率会上升至少15%。

　　再讲外形尺寸和安装边界，这个麦克风的主体直径严格控制在9.7mm，对应的壳体安装孔推荐做9.8~9.85mm的光孔，孔深要比麦克风主体长度多留0.2mm的余量，一方面给防尘泡棉预留压缩空间，另一方面避免壳体装配时的累积公差压到麦克风端面。安装时拾音面要和壳体外表面保持齐平或者内凹0.1mm，绝对不能突出壳体表面，否则不仅影响外观，还容易在使用过程中被外力磕碰损坏振膜。侧面出线的方向要在建模时就和硬件工程师确认好，避免出线方向对准PCB上的电容、电阻等 tall 元件，导致装配时线材被挤压。如果是做多麦克风阵列的设备，两个同规格麦克风的中心距至少要保持22mm以上，避免壳体振动带来的串音问题，同时每个麦克风的拾音孔位置要单独做密封泡棉，和壳体之间不能留有缝隙，否则会出现声短路，降低拾音灵敏度。

　　很多工程师建模时只画个大概的圆柱外形，不把出线凸台、端面倒角这些细节做出来，等到做干涉检查的时候根本发现不了问题，等到手板打出来才发现出线位置和壳体内的筋位撞上了，或者拾音面和壳体的配合间隙不对，来回改模耽误项目进度。这个模型把所有装配相关的细节都做了还原，不管是用来做设备的结构装配校验，还是做声学腔体的仿真模拟，都能直接调用，不需要再二次核对实物尺寸调整模型。实际选型的时候还要注意，同直径的麦克风会有不同的灵敏度参数，结构模型虽然不体现电性能，但安装结构是通用的，只要是侧出线、直径9.7mm的圆柱驻极体麦克风，都能适配这个安装位，不需要重新调整壳体结构。
