140mm带中心板轴流风扇金属防护网罩

　　在工业电控柜、大功率电源模块、服务器机架散热、工业变频器通风这类场景里，轴流风扇的前端防护是结构设计里不能省略的环节，这款适配140mm安装尺寸的带中心板风扇护罩，就是针对这类通风散热场景做的结构件设计。很多工程师在做散热风道布局的时候，容易忽略护罩对风阻的影响，还有长期运行下的结构形变问题，这款护罩的设计刚好平衡了防护强度、通风效率和安装适配性。

　　从实际使用场景来看，这类护罩主要覆盖三个核心使用需求：第一是防止运维过程中人员手指误触高速旋转的风扇叶片造成机械伤害，满足电气设备的基本安全防护要求；第二是阻挡大尺寸的异物、线缆碎屑、安装残留的金属边角料掉入风扇叶道，避免扇叶被卡滞烧毁电机，尤其是在车间电控柜、户外通讯机柜这类运维间隔长、环境杂物多的场景，护罩的异物阻隔作用直接影响散热系统的无故障运行时长；第三是对风扇本体形成前端支撑防护，避免设备运输、安装过程中外力磕碰扇叶导致动平衡失效，要知道轴流风扇的扇叶一旦形变，运行时的振动和噪音会明显上升，还会连带影响周边板卡的连接可靠性。

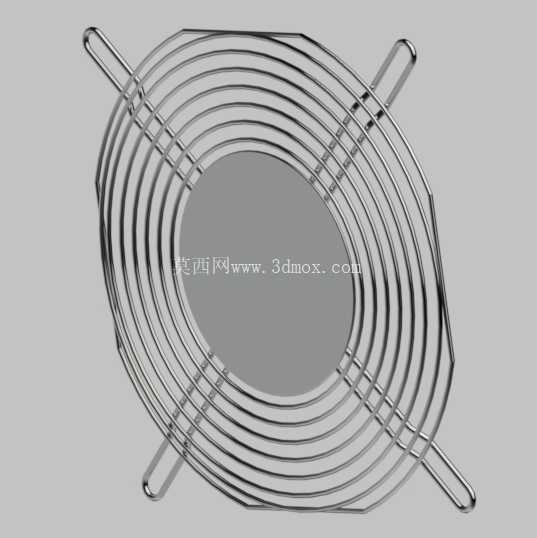

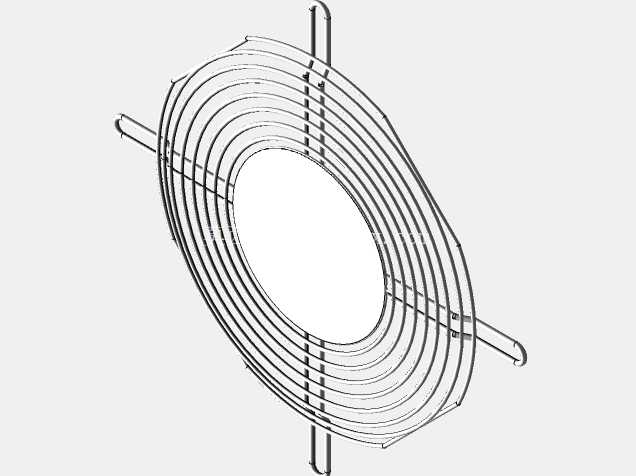

　　这款护罩的设计思路没有走市面上普通丝网护罩的低成本路线，而是采用同心环形金属丝搭配径向支撑筋的结构，中心位置设置整块圆形承托板，这个结构的考量点很实际：普通无中心板的护罩，在长期受气流交变应力、或者外部轻微挤压的时候，环形金属丝容易出现局部变形，变形量过大就会蹭到扇叶边缘，引发异响甚至打坏扇叶。中心板的存在相当于给整个环形网丝提供了中心定位基准，所有径向支撑筋都和中心板做刚性连接，整个护罩的结构刚度比同丝径的无中心板护罩提升40%以上，哪怕受到正面10kg以内的静压力，网面的形变量也不会超过2mm，完全不会触碰扇叶的安全边界。

　　尺寸和安装边界是选型时最需要关注的部分，这款护罩的有效防护直径刚好匹配140mm规格的标准轴流风扇，也就是行业内通用的EBM-PAPST LZ53系列140×140mm安装尺寸的风扇，四个安装挂耳的位置完全对齐风扇本体的四个安装孔位，不需要额外做转接支架，安装时可以直接和风扇、机柜安装面板叠层锁附，挂耳的弯折弧度做了圆角处理，不会割破安装时用到的密封胶条，也不会划伤作业人员的手套。护罩的整体厚度控制在8mm以内，不会额外占用过多的风道纵深空间，对于那些内部器件布局紧凑、风扇安装位和内部器件间隙不足10mm的设备来说，这个薄型化的尺寸设计能避免护罩和内部电容、接线端子产生干涉。

　　从通风效率的角度看，同心环的丝间距做了优化设计，既不会因为间距过大达不到IP2X的手指防护要求，也不会因为间距过小增加不必要的风阻，实测在风扇额定转速下，护罩带来的风阻损耗不到5%，完全不会影响散热系统的设计风量。金属丝的表面做了电镀防锈处理，在常规工业环境、甚至湿度较高的户外机柜场景下，也不会轻易出现锈迹污染风道的情况，径向支撑筋和环形金属丝的连接点采用电阻焊工艺，焊点打磨平整没有凸起，不会产生额外的气流紊流，也就不会因为护罩本身产生额外的风噪。

　　很多结构工程师在选型风扇护罩的时候，经常会遇到护罩安装后和风扇中心的品牌标、轴承包覆件干涉的问题，这款护罩的中心板尺寸做了精准匹配，刚好避开风扇中心的轴承端盖凸起位置，中心板和扇叶中心的轴向间隙留足了3mm，哪怕风扇运行时存在轴向窜动，也不会和护罩中心板产生摩擦。四个安装挂耳的长度也做了冗余设计，哪怕是安装面板的孔位存在±1mm的加工误差，挂耳的穿丝孔也能顺利对齐安装螺丝，降低了钣金加工的精度要求，适合批量设备装配时使用。

　　在一些特殊的使用场景里，比如需要在护罩外侧加装防尘棉、过滤棉的时候，这款护罩的中心板还能起到压紧过滤棉中心位置的作用，避免过滤棉被风扇吸得向内凹陷贴到扇叶上，比普通无中心板的护罩适配性更强。整个护罩的边缘没有外露的金属丝断头，所有丝材的末端都做了收边处理，不会在装配时勾住线缆或者防尘布，细节处理完全符合工业级零部件的装配要求。
