绝缘环形冷压接线端子结构设计

　　在低压电气布线、配电设备内部接线、变压器二次侧引出线连接、工业控制柜线束装配场景中，环形绝缘冷压端子是实现导线与接线柱可靠导通连接的核心基础连接件，这类端子的核心作用是将多股软导线的端部压接定型后，通过环形孔套入螺栓接线柱，配合螺母锁紧实现低接触电阻的固定连接，避免散丝、虚接、导线脱落引发的接触过热、断路等电气故障。

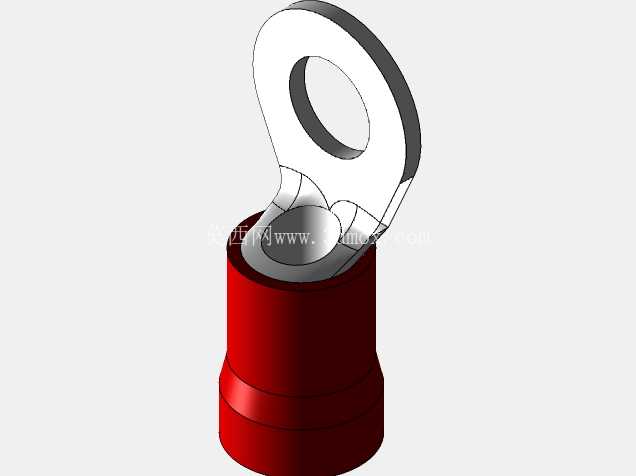

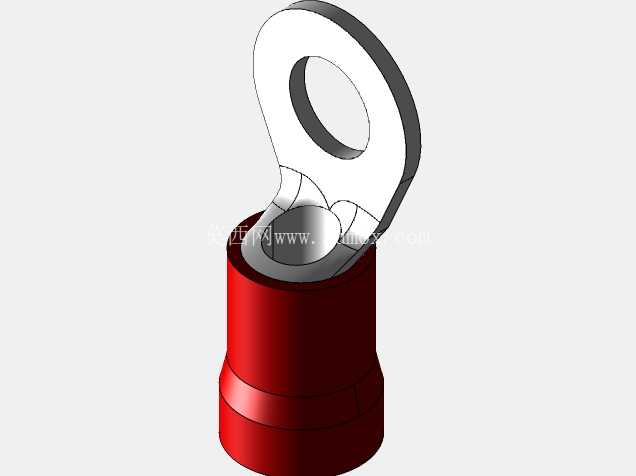

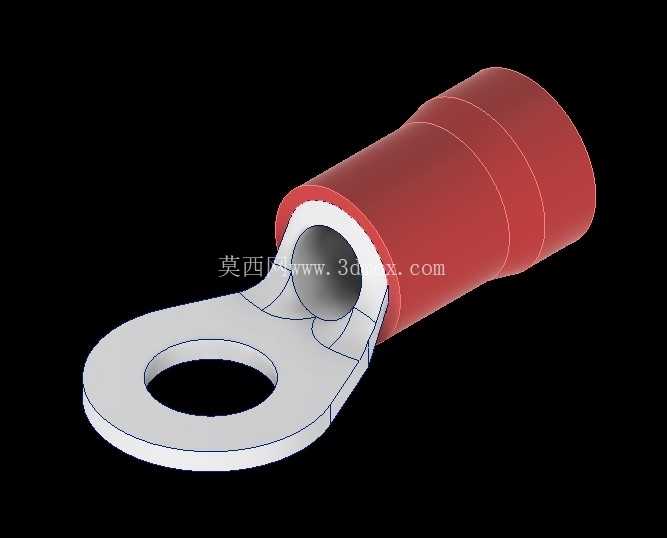

　　本次设计的这款环形端子，适配线径范围为6平方毫米到10平方毫米的多股铜芯导线，环形连接孔适配直径6.5毫米的固定螺栓，也就是常规M6规格的接线螺柱，这个尺寸匹配是电气布线里非常通用的规格，覆盖了大部分小功率动力回路、控制回路的接线需求。从结构上看，端子整体分为两个功能段，上部是带环形孔的铜质导电连接段，下部是套有红色绝缘护套的导线压接段。上部的环形连接片采用圆角过渡设计，环形孔的边缘做了卷边强化处理，一方面是避免螺栓锁紧时孔边应力集中导致连接片开裂，另一方面光滑的孔壁可以和螺栓垫片、接线柱端面实现更大面积的贴合，降低接触电阻。环形段和下部压接筒的衔接位置做了圆弧收腰过渡，没有直角突变结构，这个设计细节是为了分散压接和使用过程中的应力，避免端子在导线受拉扯时从衔接位置断裂。

　　下部的压接筒是纯铜拉伸成型的筒状结构，内壁做了细滚花处理，压接时滚花纹路会嵌入导线铜丝的缝隙里，既可以提升压接后的拉脱力，也能破除铜丝表面的氧化层，降低接触电阻。外部套的红色绝缘护套采用软质PVC材质，一方面是标识相序（常规电气布线里红色对应C相或者正极回路），另一方面是实现压接位置的绝缘防护，避免相邻端子之间、端子和安装金属板之间发生短路，护套的长度完全覆盖压接筒，末端延伸出一小段锥度收口，压接完成后收口会紧贴导线绝缘层外壁，避免铜丝外露，同时可以缓冲导线弯折时的应力，减少导线在压接位置因为反复弯折发生断丝的概率。

　　设计过程中首先确定的是环形孔的中心到压接筒末端的总长度，这个尺寸直接决定了接线后端子在接线排上的占用空间，避免相邻端子安装后出现干涉；环形片的厚度根据适配导线的载流量设定，10平方铜线的额定载流量在60A左右，因此铜片厚度选1.5mm，保证锁紧后铜片不会发生塑性变形，长期使用下接触压力稳定。压接筒的内径设计为4.2mm，刚好可以容纳剥去绝缘层的10平方多股铜丝，压接时采用六边形压接模，压接后筒壁均匀变形抱紧铜丝，不会出现压接过深切断铜丝、或者压接过浅拉脱力不足的问题。绝缘护套的壁厚设计为1mm，既保证足够的绝缘强度，也不会因为壁厚过大导致相邻端子安装间隙不足。

　　实际选型使用时，需要确认接线螺柱的直径和端子环形孔的匹配度，间隙过大会导致接触面积不足，长期通电发热；压接时要选择对应线径的压接模，压接位置要在压接筒的中部，不能压到上部的环形连接片，也不能压到护套末端的导线绝缘层上。压接完成后可以做拉脱力测试，10平方导线对应的端子拉脱力需要不低于1000N，保证布线完成后导线受拉扯时不会从端子内脱出。这类端子相比叉形端子，在震动环境下的连接可靠性更高，因为环形结构是完全套在螺栓上的，即使螺母出现轻微松动，端子也不会从螺柱上脱出，因此在有震动的设备接线、户外电气设备接线场景中，环形端子的选用优先级更高。

　　建模过程中对铜件部分做了拔模处理，模拟实际冲压拉伸的工艺特性，绝缘护套部分做了软质材质的圆角过渡，还原实际产品的外观和装配关系，所有尺寸都按照行业通用的端子规格设定，可以直接用于电气布线的三维装配模拟，验证接线空间、干涉情况，也可以作为非标端子设计的参考基准。
