WEG Clic02系列20HR-A可编程控制器

　　从结构设计来看，这款控制器采用标准DIN导轨安装的卡扣式结构，壳体上下两侧预留了对应导轨卡位的弹性卡扣结构，安装时只需要对准35mm标准导轨按压即可完成固定，拆卸时通过卡扣的解锁拨片就能快速取下，不需要额外的固定螺丝，能大幅缩短现场电气装配的作业时间。壳体的外形采用阶梯式分层设计，上层区域布置了状态指示与操作按键区域，集成的方向按键可以在不连接上位机的情况下完成基础参数查看、简单逻辑调试的操作，配套的显示屏区域可以实时显示IO通道状态、内部寄存器数值、设备运行故障代码，方便现场运维人员快速排查设备问题，不需要额外携带编程设备就能完成基础的状态确认。这款WEG品牌的Clic02系列20HR-A可编程控制器，是面向小型自动化控制场景开发的紧凑型控制单元，在实际工业现场中，常被部署在小型生产线工位控制、楼宇配套机电设备管控、小型输送线逻辑联锁、单机配套设备的动作时序控制这类场景中，承担现场输入信号采集、逻辑运算、输出指令下发的核心控制作用，相比大型PLC系统，它的紧凑结构更适合安装空间局促的小型电控柜内部，不需要占用过多柜内安装空间，同时能覆盖绝大多数小型离散控制场景的IO需求。

　　下层区域为接线端子排布区，所有输入输出通道的接线端子采用分层错位排布，上下两排端子分别对应不同的IO通道，每个端子旁都预留了清晰的通道标识刻印位置，接线时可以直接对应端子标识完成线缆压接，避免错接漏接的问题；端子采用螺丝压接式结构，适配0.5-2.5平方毫米的多股铜芯线缆，压接后能保证足够的接触压力，避免工业现场振动环境下出现接线松动、接触不良的故障。壳体侧面设计了多组平行的通风散热槽，槽孔的朝向顺着柜内空气对流的方向布置，设备运行时内部电路板产生的热量可以通过自然对流从散热槽排出，不需要额外加装散热风扇，既降低了设备自身的故障点，也能减少柜内积灰进入设备内部的概率，散热槽的开孔尺寸做了限位设计，能避免现场施工时的细小金属碎屑掉入壳体内部造成电路板短路。从IO配置的边界来看，这款20HR-A型号的控制器，输入通道可以兼容干接点开关信号、NPN型接近开关信号的采集，输出通道采用继电器输出形式，每个通道可以承载一定容量的交直流负载，能直接驱动小型中间继电器、电磁阀、指示灯这类现场器件，不需要额外加装中间转接端子排，进一步节省柜内的安装空间。设备的供电回路采用宽电压适配设计，能在常见的工业供电电压波动范围内稳定工作，避免现场电网电压波动造成设备误重启或者运行异常。

　　在设计思路上，这款控制器充分考虑了小型设备配套的实际需求，没有冗余的多余功能，所有结构设计都围绕安装便捷、接线高效、运维简单这几个核心需求展开：壳体的边角做了圆弧过渡处理，避免安装作业时锋利边角划伤操作人员；上下壳体的拼接采用卡扣加少量固定螺丝的结构，后期需要检修内部电路板时，只需要拧下少量固定螺丝就能拆开壳体，不需要破坏壳体结构；接线端子的螺丝采用防脱落设计，拧松后螺丝不会从端子座上掉落，避免现场施工时螺丝掉入柜内造成电气短路隐患。在实际选型应用中，这款控制器的安装深度可以适配深度较浅的小型壁挂式电控箱，不需要选用深度较大的柜体，能帮助设备厂商降低电控配套的硬件成本；设备的整体重量较轻，安装在导轨上不会因为长期振动出现导轨变形或者设备下滑的问题，适合在有一定振动的设备配套场景中使用，比如小型包装单机、输送线转接工位、小型暖通配套设备的控制场景中，都能稳定完成逻辑控制任务。

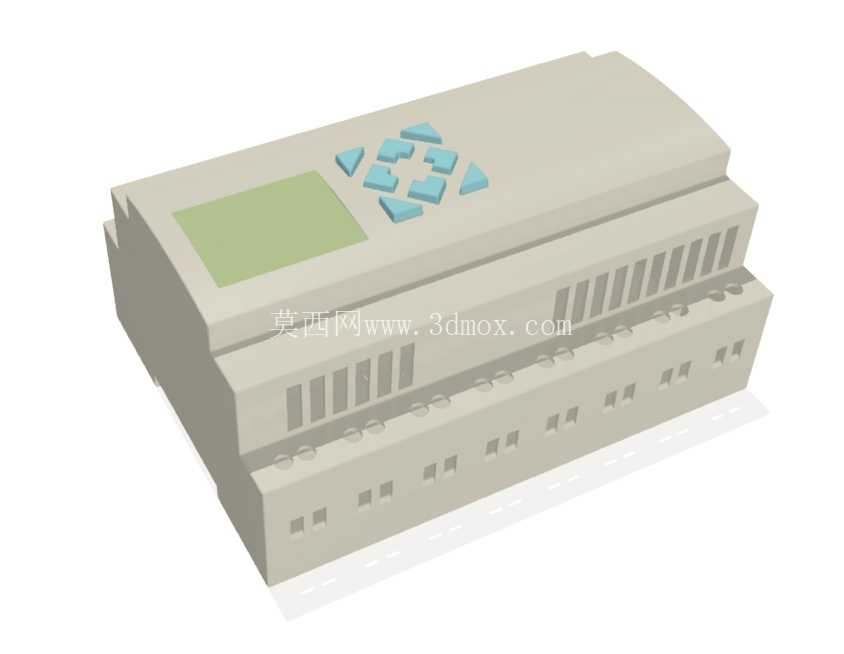

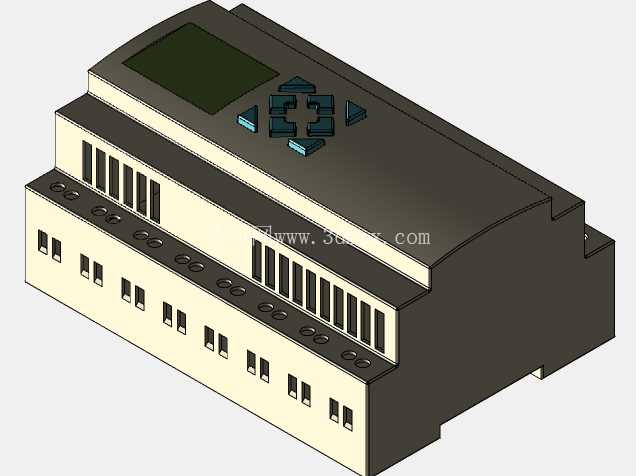

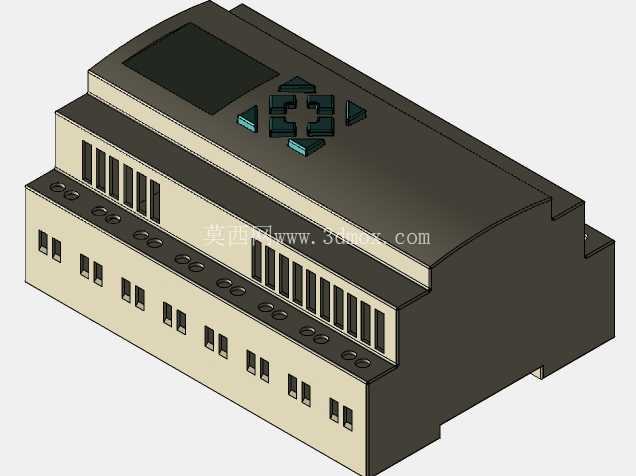

　　从建模细节来看，这款模型还原了实物的所有结构细节，包括壳体表面的纹理、按键的凹凸结构、端子的排布位置、散热槽的开孔尺寸、导轨卡扣的结构形态，在做电控柜三维布局设计时，可以直接导入这个模型完成柜内排布校验，确认安装间隙、接线空间、与其他柜内器件的安全距离，避免实际装配时出现器件干涉、接线空间不足的问题；模型的外形尺寸完全匹配实物的安装边界，在做柜体开孔、导轨排布设计时，可以直接参考模型的尺寸参数完成设计，不需要额外对照实物样本测量尺寸，能大幅提升电控设计的工作效率，减少设计阶段的尺寸误差。
