罗克韦尔Micro820可编程控制器结构建模

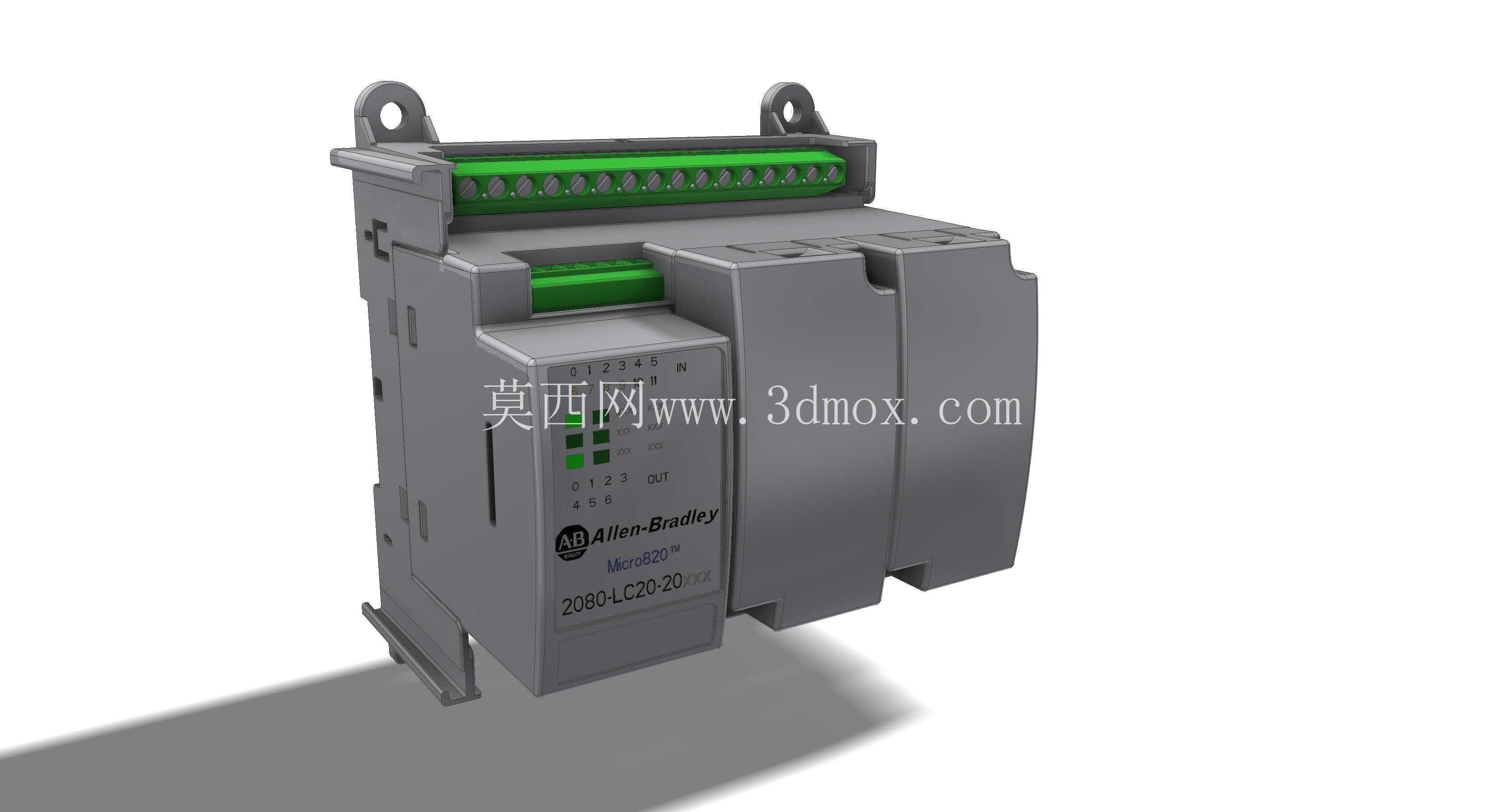

　　做小型设备电控系统选型的工程师，对Micro820系列PLC肯定不陌生，这次建模还原的20点规格主机，是目前小型单机设备里用得非常多的一款控制核心，从半自动包装单机、小型输送分拣工位，到实验台架控制、小型暖通配套机组，都能见到它的安装身影。不同于大型机架式PLC的模块化堆叠设计，这款主机采用一体化紧凑结构，所有IO端子、通讯接口、状态指示区都集成在单块壳体上，建模时最先要卡准的就是安装边界尺寸——DIN导轨安装的卡扣位在壳体背部靠下位置，整体宽度刚好适配标准35mm导轨的安装槽，安装后突出导轨面的厚度控制在70mm以内，上下预留的接线空间要满足1.5平方多股铜芯线的弯折半径，顶部绿色端子排的接线口间距是5.08mm标准间距，每个端子的螺丝锁紧位深度都做了还原，避免实际布线时出现端子干涉的问题。

　　从功能布局来看，这款主机的上部是统一的输入端子排，绿色的端子护罩做了凸起的防滑纹理，现场接线时不用额外工具就能掀开护罩完成压线，端子旁的丝印区对应每个输入点的编号，建模时把这些字符的凹凸质感做了还原，不是简单的贴图附着，方便后续做装配演示动画时能清晰识别点位。中部偏左的状态指示区是日常运维最常关注的区域，电源、运行、故障以及每个IO点的指示灯都做了内凹的透光槽设计，实际运行时灯光不会因为外部强光直射看不清状态，指示灯下方的品牌标识、型号丝印位置和实物完全对齐，包括AB的品牌logo、Micro820的系列标识、具体型号的喷码位置，都按照实物的比例做了还原。

　　设计思路上，这款PLC的壳体做了多段式的散热筋结构，左右两侧的竖向凹槽既可以增加壳体的结构强度，也能在密集安装时形成空气对流通道，就算多台主机并排安装在电控柜里，也不会因为散热空间不足导致运行异常。建模时特意还原了壳体上下的安装固定耳，除了标准DIN导轨卡扣之外，这两个带安装孔的固定耳可以用M4螺丝直接固定在安装板上，在振动较大的设备场景下，比如冲压周边的送料机构、工程机械配套的控制箱里，这种双重固定的结构能避免导轨卡扣松脱导致的设备停机。

　　实际应用里，这款20点规格的主机自带8点数字量输入、12点数字量输出，不需要额外扩展模块就能满足小型单机的控制需求，侧面的扩展接口做了隐藏式盖板设计，需要增加模拟量点位或者通讯模块时，掀开盖板就能直接对接扩展模块，建模时把盖板的卡扣结构、接口的针脚位置都做了细节还原，后续如果要做整套扩展系统的装配模型，直接对接同系列扩展模块的模型就能完成整套系统的搭建。通讯接口的位置在壳体左侧下部，采用标准的RJ45接口做编程通讯，接口旁做了凸起的防护边，现场插编程线的时候不会因为用力过猛碰坏接口周围的塑料壳体。

　　从建模的工程实用性来说，这个模型的所有安装孔位、外接接口的位置都和实物尺寸对齐，不管是做电控柜的布局排布，还是做设备的三维布线演示，都能直接导入使用，不会出现模型尺寸和实物不符导致的装配干涉问题。壳体的分模线位置、表面的磨砂质感也做了还原，做产品宣传动画或者设备操作培训的演示素材时，不需要额外做太多材质调整就能达到接近实物的渲染效果。要注意的是，这款PLC的接线端子排是可拆卸设计，建模时把端子排和主体的插拔配合间隙做了准确还原，模拟接线维护的场景时，可以直接把端子排拆下来完成接线再插回主机，和现场实际的操作流程完全一致，对于做虚拟运维仿真的项目来说，这种细节的还原能大幅提升仿真场景的真实度。
