立式户外烧烤炉结构设计三维作品

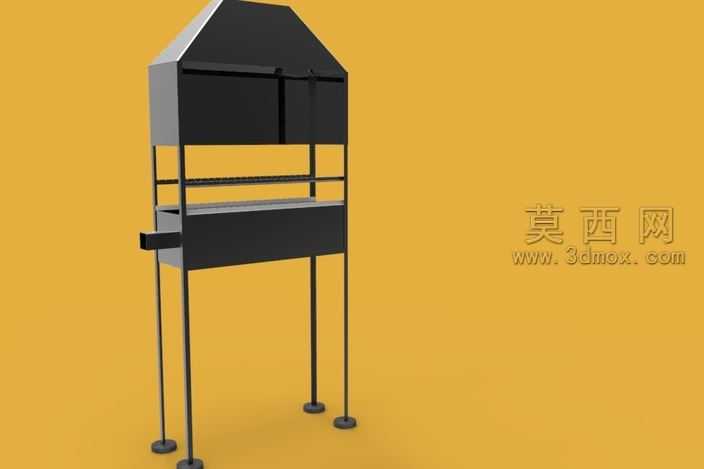

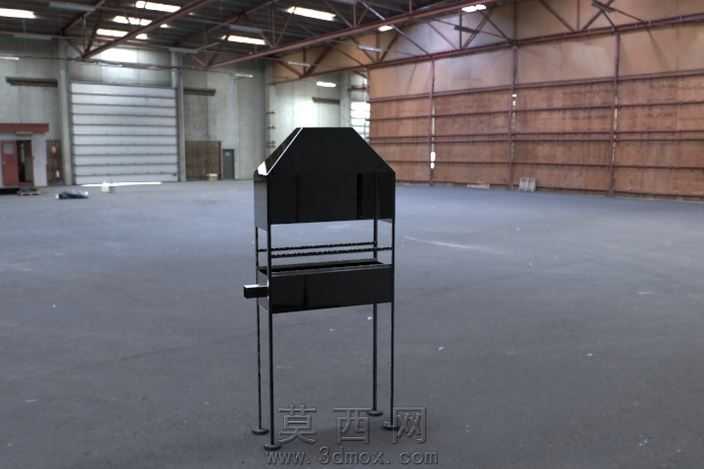

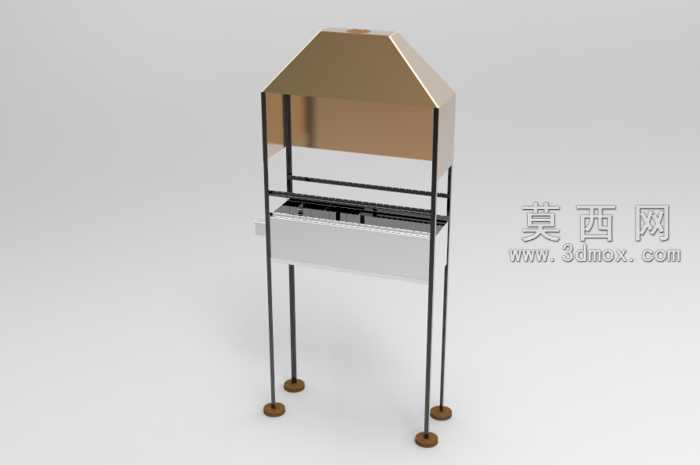

本作品为立式户外炭烤烧烤炉的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，从整体框架到细小零部件均按照实际生产的尺寸比例进行1:1还原，确保各部件装配关系精准无干涉。建模过程中首先完成支撑脚结构的绘制，四根细长金属支脚底部搭配圆形防滑脚垫，通过装配约束保证支脚垂直于地面，为整体设备提供稳定的支撑基础；随后完成中层炭槽与上层烤架区域的结构设计，炭槽侧边设置抽拉式接灰结构，方便使用后清理炭灰，烤架区域设置分层置物结构，可同时满足烤制与食材暂放的使用需求。上部排烟罩采用坡顶式造型设计，既能够引导油烟向上聚拢排出，也可在户外使用时阻挡杂物落入烤制区域，排烟罩与下部主体通过金属框架连接固定，框架上设置横向加强筋提升整体结构强度。材质渲染阶段针对不同部件匹配对应材质属性，金属支脚、框架、排烟罩外壳赋予哑光黑色金属材质，还原耐高温金属喷涂的表面质感，脚垫部分赋予防滑橡胶材质，呈现哑光深灰的橡胶质感，接灰抽拉结构的把手部分做深色防滑材质处理，提升视觉上的使用辨识度。场景渲染采用暖黄色纯色背景，搭配柔和的漫反射光照，清晰呈现烧烤炉的整体轮廓与结构层次，阴影部分做柔化处理，避免生硬阴影遮挡结构细节。设计思路围绕户外烧烤的实际使用场景展开，整体采用立式高脚结构，无需额外搭配桌台即可直接放置使用，分层结构将炭槽、烤架、排烟功能区做竖向排布，最大程度压缩设备的横向占地面积，适合庭院露营等多种户外场景使用，各可拆卸部件均在建模时预留合理装配间隙，方便实际生产中的拆装与运输，结构上无多余冗余设计，在保证结构强度的前提下尽可能简化部件造型，降低生产加工的难度与成本。
