十字套筒轮胎扳手三维结构设计

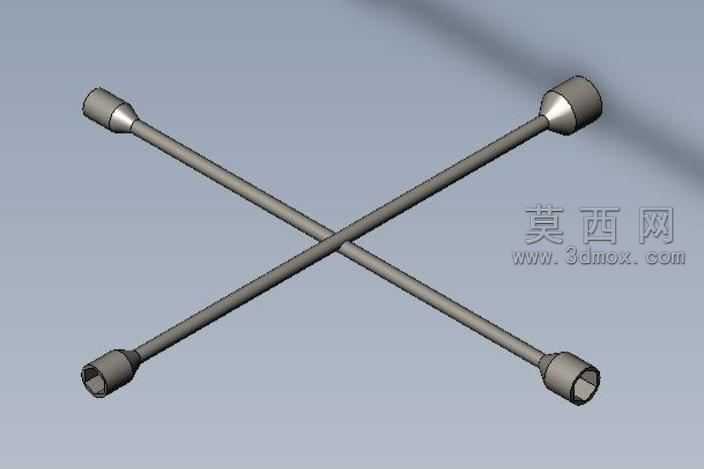

本模型为十字套筒轮胎扳手，采用SolidWorks进行全参数化三维建模，整体遵循对称式十字交叉结构设计，建模过程中首先绘制中心交叉基准轴，以基准轴为定位核心分别延伸出四根等长的金属杆体，每根杆体末端集成对应规格的六角套筒结构，建模时严格控制杆体与套筒的同轴度公差，保证四根杆体的夹角均为90度，整体结构无多余冗余特征，完全还原实物的力学受力结构。材质设置上，杆体部分采用哑光铬钒钢材质，添加细微的金属磨砂纹理与低强度环境反射效果，还原工具钢锻造后的真实表面质感；末端套筒部分做了边缘倒角与开口处的切削细节处理，套筒内壁的六角卡位结构做了精准的轮廓建模，可直观展示与螺栓螺母的配合卡位逻辑。渲染阶段采用柔和的工作室漫反射光源，搭配浅灰色渐变背景突出模型主体，阴影设置为软阴影模式，避免生硬阴影遮挡结构细节，同时在金属表面添加微弱的使用磨损痕迹，提升模型的真实感。设计思路上，该扳手针对军用车辆轮胎拆装场景设计，十字对称结构可实现双手同时施力，相比单杆扳手能提供更大的拆装扭矩，四个不同规格的套筒集成在同一工具上，无需频繁更换套筒头，可适配车辆上不同规格的轮胎固定螺栓，整体结构坚固耐用，无易损活动部件，适配野外复杂作业环境下的快速维修需求，建模过程中对杆体的直径、套筒的深度、整体的展开长度均参考通用汽修工具的行业标准进行参数设定，保证模型尺寸符合实际使用的人机工程学要求，可直接用于工具结构展示、维修教学演示、产品设计迭代等场景。
