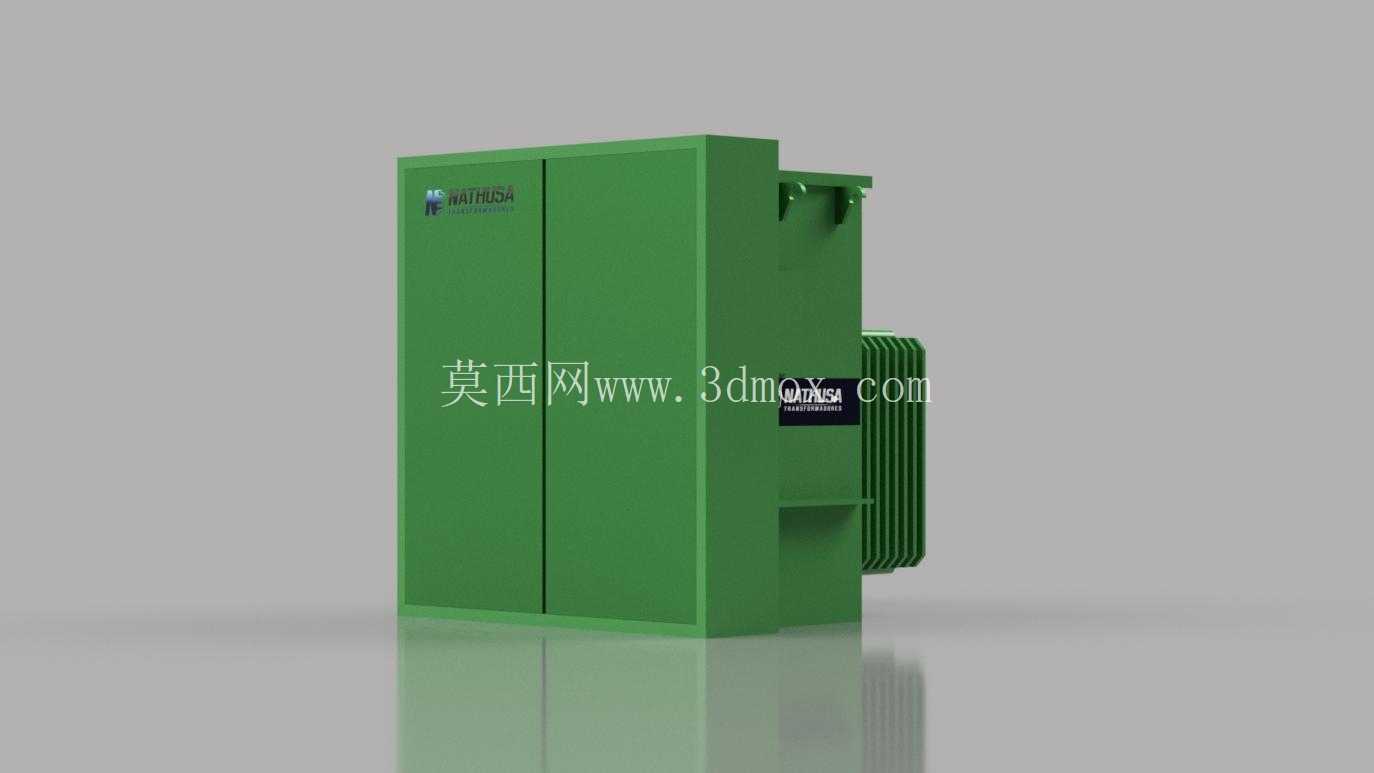

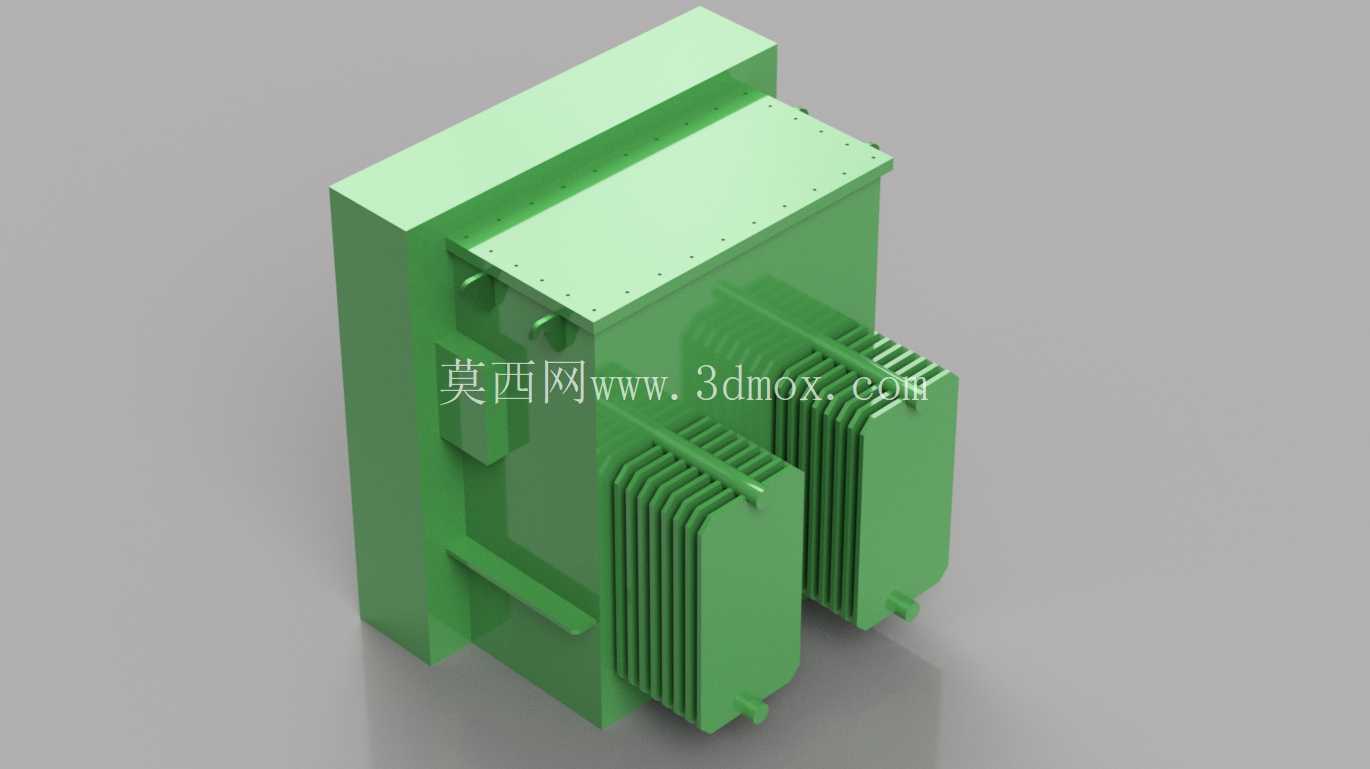

1000KVA箱式变压器基座壳体结构

项目分类:变压器 发布时间:2025-01-13 ID:898481
  • 1000KVA箱式变压器基座壳体结构
  • 1000KVA箱式变压器基座壳体结构
  • 1000KVA箱式变压器基座壳体结构

  在城乡配电网改造、工业园区临时供电、商业综合体备用电源布设这类场景里,箱变的基座安装一直是现场施工容易出问题的环节——很多现场安装时只关注变压器本体的吊装对位,忽略基座壳体与地面基础的匹配公差,后期容易出现柜体倾斜、密封胶条受力不均进水、散热风道偏移的问题,这个1000KVA容量的箱变基座壳体结构,就是针对这类现场痛点做的结构还原。从实际使用场景来看,这类无内置功能元件的纯壳体基座,主要承担三个核心作用:首先是承载上部变压器本体、高低压开关柜的整体重量,1000KVA油变或者干变加上柜内元件总重接近3吨,基座的底部框架需要做等强度的梁格排布,避免长期放置后出现基础沉降带来的框架变形;其次是形成下部的密封防护舱,把电缆进线端、接地排、底部通风口整合在这个腔体内,防止户外积水倒灌、鼠虫进入柜内造成短路故障;第三是提供统一的安装基准面,上部柜体的拼接法兰、吊装吊耳的位置都要和基座的安装孔位完全对齐,减少现场配焊、扩孔的工作量。

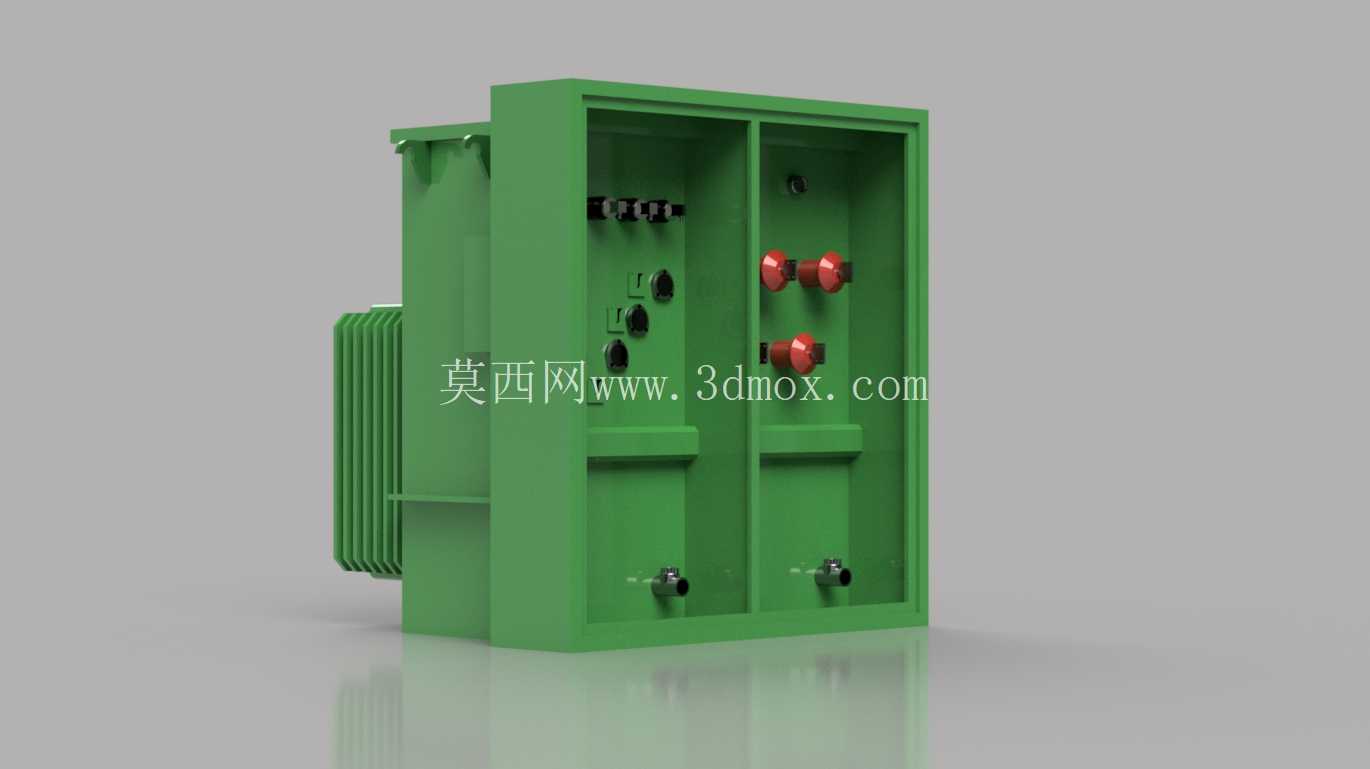

  做这个结构建模的时候,首先要考虑的是现场混凝土基础的安装边界,常规户外箱变的混凝土基础会高出地面300mm左右,预留的电缆沟宽度要和基座底部的进线口完全对应,所以基座的底部边框做了外翻的安装边,每隔200mm设置一个M16的膨胀螺栓固定孔,安装边和混凝土基础之间预留5mm的密封胶填充间隙,避免雨水顺着缝隙渗入电缆沟。壳体的侧面做了一体式的散热筋结构,不是后期拼接的薄铁皮,而是和侧壁钢板一体冲压成型的,既可以增加壳体的整体刚性,减少侧板在吊装过程中的变形量,又能辅助下部腔体的自然散热,因为变压器运行时底部电缆的载流量大,会产生一定的热量,散热筋可以增加和空气的接触面积,避免腔体内温度过高加速电缆绝缘层老化。从结构设计的思路来说,这个基座没有做多余的装饰性结构,所有的外形特征都是服务于功能需求:正面的双开门结构是为了后期检修电缆、接地装置的时候不需要吊装上部柜体,门的合页采用了暗藏式的设计,避免户外长期使用后合页锈蚀导致门无法开启,门和门框之间的密封槽预留了4mm的三元乙丙胶条安装位,关门后可以达到IP54的防护等级,满足户外露天放置的防雨防尘要求。侧面的吊耳位置做了局部加强,因为整个箱变吊装的时候,钢丝绳是挂在基座的吊耳上的,吊耳的焊接位置对应底部的主承重梁,不会出现吊装时壳体撕裂的问题,吊耳的开孔尺寸适配常规的2吨卸扣,不需要现场额外做吊具适配。

  外形尺寸方面,这个基座的长宽尺寸完全匹配上部1000KVA箱变的柜体尺寸,宽度方向比上部柜体单边宽出50mm,形成一个滴水檐的结构,雨水顺着柜体流下来的时候会直接滴到地面,不会顺着柜体和基座的拼接缝渗进去;高度方向做了800mm的净空,足够施工人员弯腰进入腔体内完成电缆接线、接地电阻测试的操作,不会因为空间太窄导致接线时电缆弯曲半径不够,损伤电缆绝缘层。安装边界上还要考虑和周边设施的安全距离,基座安装完成后,柜体的门开启方向不能对着消防通道,和周边建筑物的距离要满足配电设备的安全间距要求,基座的接地螺栓位置预留了两个M12的接线柱,方便现场直接连接接地网,不需要额外在壳体上焊接接地端子。

  很多刚入行的结构设计人员做箱变基座的时候,容易把壳体做的太薄,用1.5mm的钢板拼接,实际现场使用不到两年就会出现侧板鼓胀、门框变形的问题,这个结构的侧壁采用2.5mm的冷轧钢板,底部承重梁采用4mm的槽钢焊接成型,整体刚性足够,在运输过程中不需要额外做内部支撑,也不会出现变形。另外,基座的底部做了网格状的通风口,通风口上加装了不锈钢防虫网,既可以保证腔体内的空气流通,避免内部结露,又能防止蚊虫、老鼠进入腔体内咬坏电缆,通风口的位置距离基座底部有100mm的高度,就算夏季暴雨有少量地面积水,也不会漫过通风口进入腔体内部。在现场安装的时候,只需要把基座吊装到预先做好的混凝土基础上,对齐膨胀螺栓孔,调整水平度后拧紧螺栓,铺上密封胶条,再把上部的变压器柜体吊装到基座上,对齐法兰孔拧紧紧固件就可以完成安装,不需要现场做二次切割焊接,大幅减少现场施工的工作量,也能保证安装后的防护等级达到设计要求。
