油浸式电力变压器三维结构设计

　　在城乡配电网建设、工矿企业供电、新能源电站并网等场景中，电力变压器都是电能传输链路里无法替代的核心节点，承担着电压等级转换、电能隔离分配的关键作用，其结构设计的合理性直接决定了供电系统的可靠性、运行损耗水平以及现场安装运维的便捷性。这款三维模型还原的是户外敞开式油浸电力变压器的完整结构，建模过程中完全参照实际工业产品的设计逻辑搭建，没有做简化失真处理，能够直接用于配电系统三维排布、设备安装干涉校验、运维仿真培训等场景。

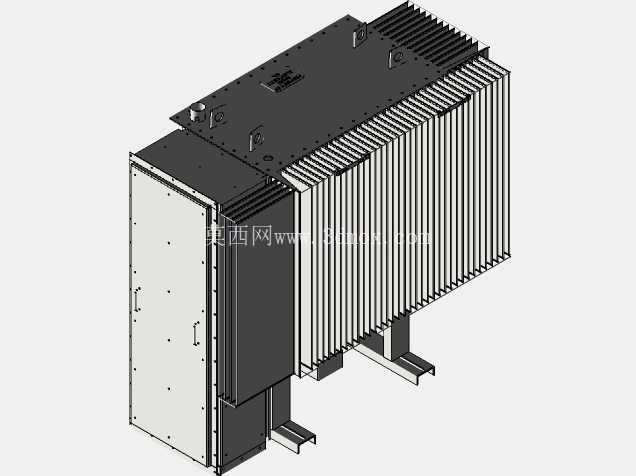

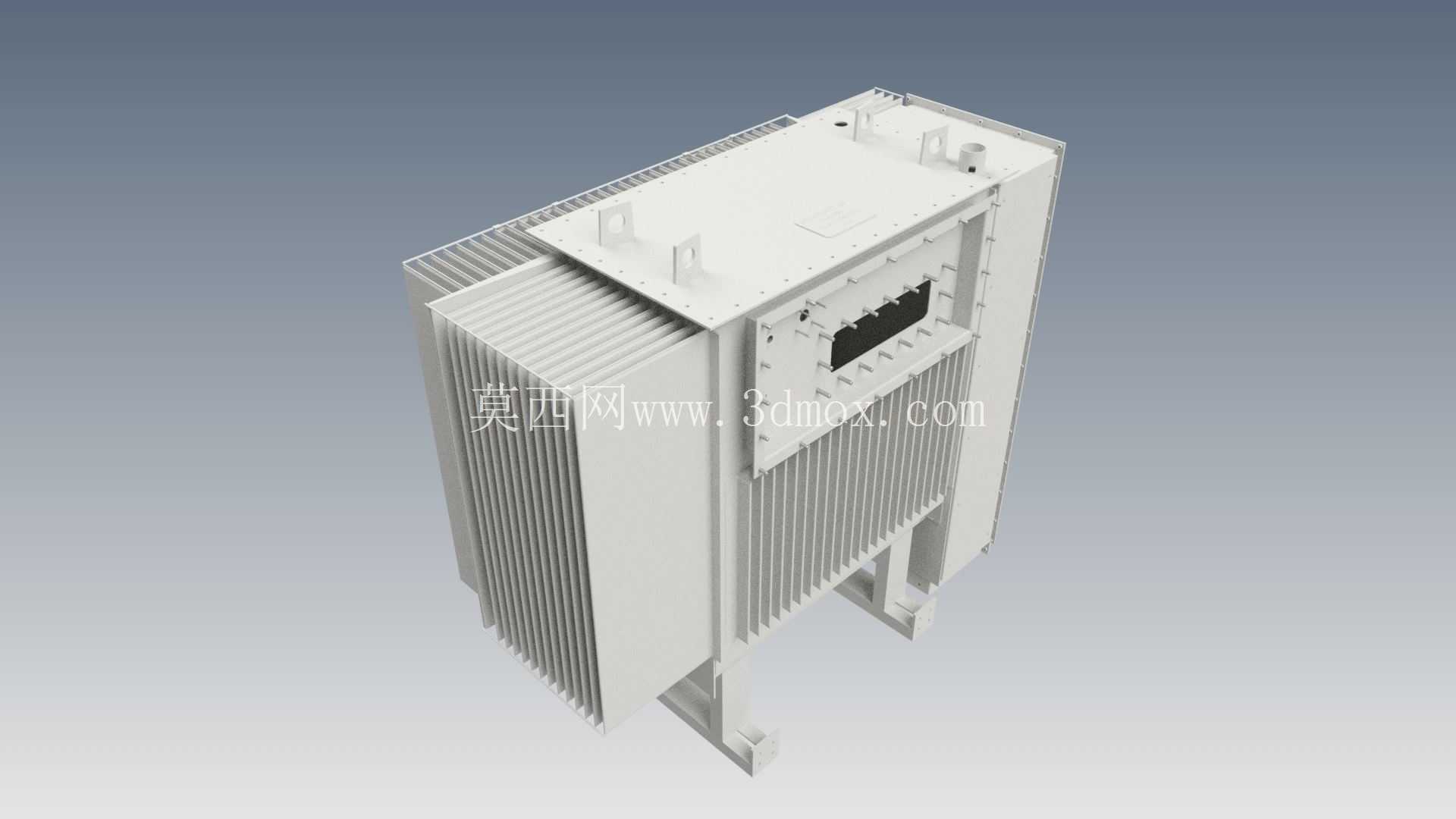

　　从结构功能来看，模型完整复现了波纹式散热油箱、高低压套管接线区、顶部吊装结构、底部安装支座、器身定位结构等核心组成部分。波纹散热片的排布间距、片体深度都按照自然油循环的散热需求设计，既保证油箱内部绝缘油受热后有足够的膨胀缓冲空间，又能通过片体与空气的充分接触带走绕组运行产生的热量，不需要额外加装强制风冷装置就能满足额定容量下的散热要求，适配户外长期无人值守的运行场景。高低压接线舱做了凸起的防护结构设计，接线端子的排布间距满足不同电压等级的电气安全间隙要求，舱体边缘预留了密封件安装槽位，实际生产中加装密封胶条后就能实现防雨防尘，适配户外露天安装的防护等级要求。

　　设计思路上完全遵循电力设备的工程落地逻辑，没有做脱离实际的造型化处理：顶部的四个吊耳位置对应器身重心分布，吊装时能够保证设备整体平稳，不会出现倾斜磕碰套管的问题；侧面的波纹散热片与油箱主体采用一体化焊接结构建模，还原了实际产品的密封结构，避免运行过程中出现绝缘油渗漏；底部的安装支座开有长条形安装孔，能够适配现场基础预埋螺栓的位置偏差，降低现场安装的对位难度，支座的高度预留了接油盘、接地排的安装空间，满足电力施工的安全规范要求。

　　从安装边界尺寸来看，模型严格按照常用10kV级配电变压器的尺寸比例搭建，整体宽度方向的散热片外沿尺寸满足户外台架安装、箱变内部安装的空间预留要求，设备正面到接线端子的操作距离满足带电作业的安全间隙，顶部套管的高度满足不同电压等级的对地安全距离要求，底部支座的开孔间距符合行业通用的安装尺寸规范，不管是做配电站房的三维布局设计，还是做施工安装流程模拟，都可以直接调用该模型进行空间校验，不需要额外调整尺寸比例。

　　实际应用中，这类变压器通常安装在户外柱上、配电房室内、新能源电站的升压侧，将高压输电线路的电压降低到用户端可用的电压等级，模型的结构细节还原度足够支撑结构设计人员做配套件的适配设计，比如接线端子的连接排选型、散热片的防护挡板设计、安装支架的受力校核等工作，都可以基于该三维模型开展，不需要从零开始搭建基础结构，能够大幅缩短前期方案设计的周期。建模过程中对各个部件的装配关系做了完全还原，油箱与箱盖的连接螺栓位置、套管与油箱的密封结构、吊耳与箱体的焊接位置都和实际产品一致，能够直接用于生成工程示意图纸、制作运维培训的拆解演示动画，帮助现场施工人员快速理解设备的结构组成，掌握安装运维的关键要点。
