透明亚克力拼装式四轴飞行器机架结构

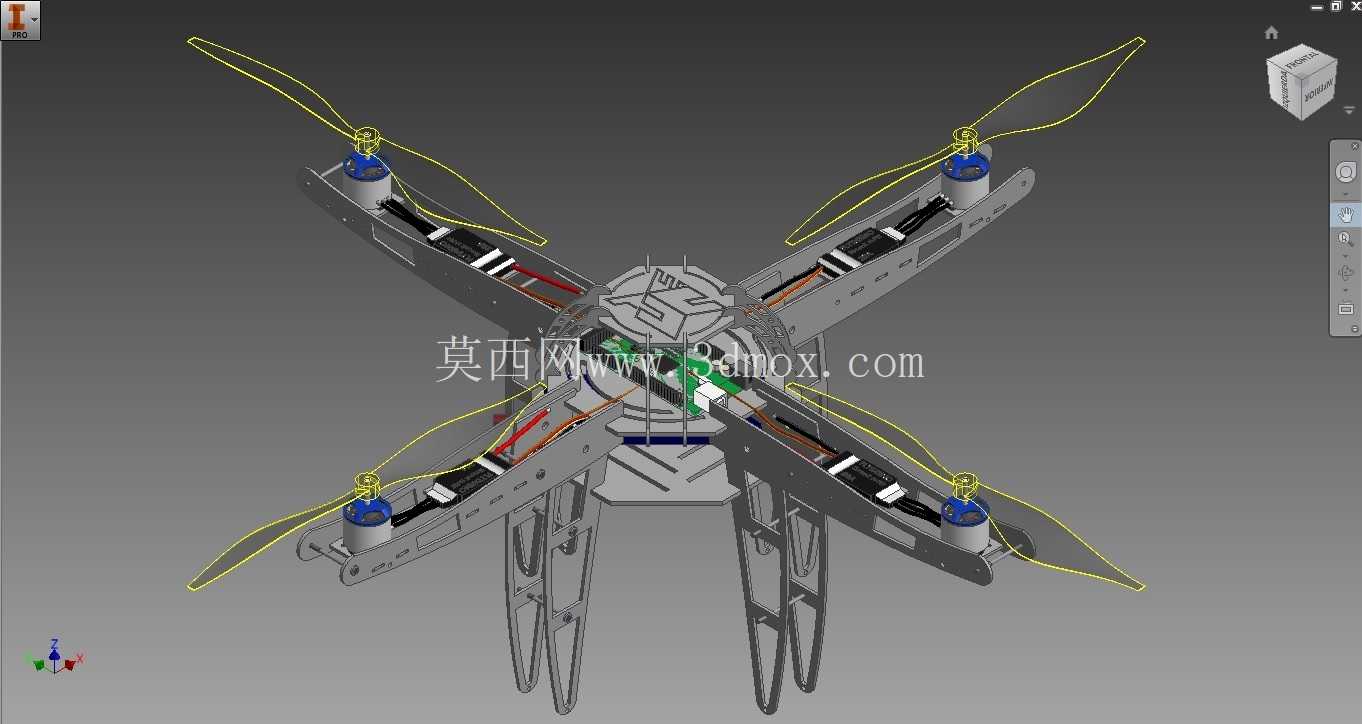

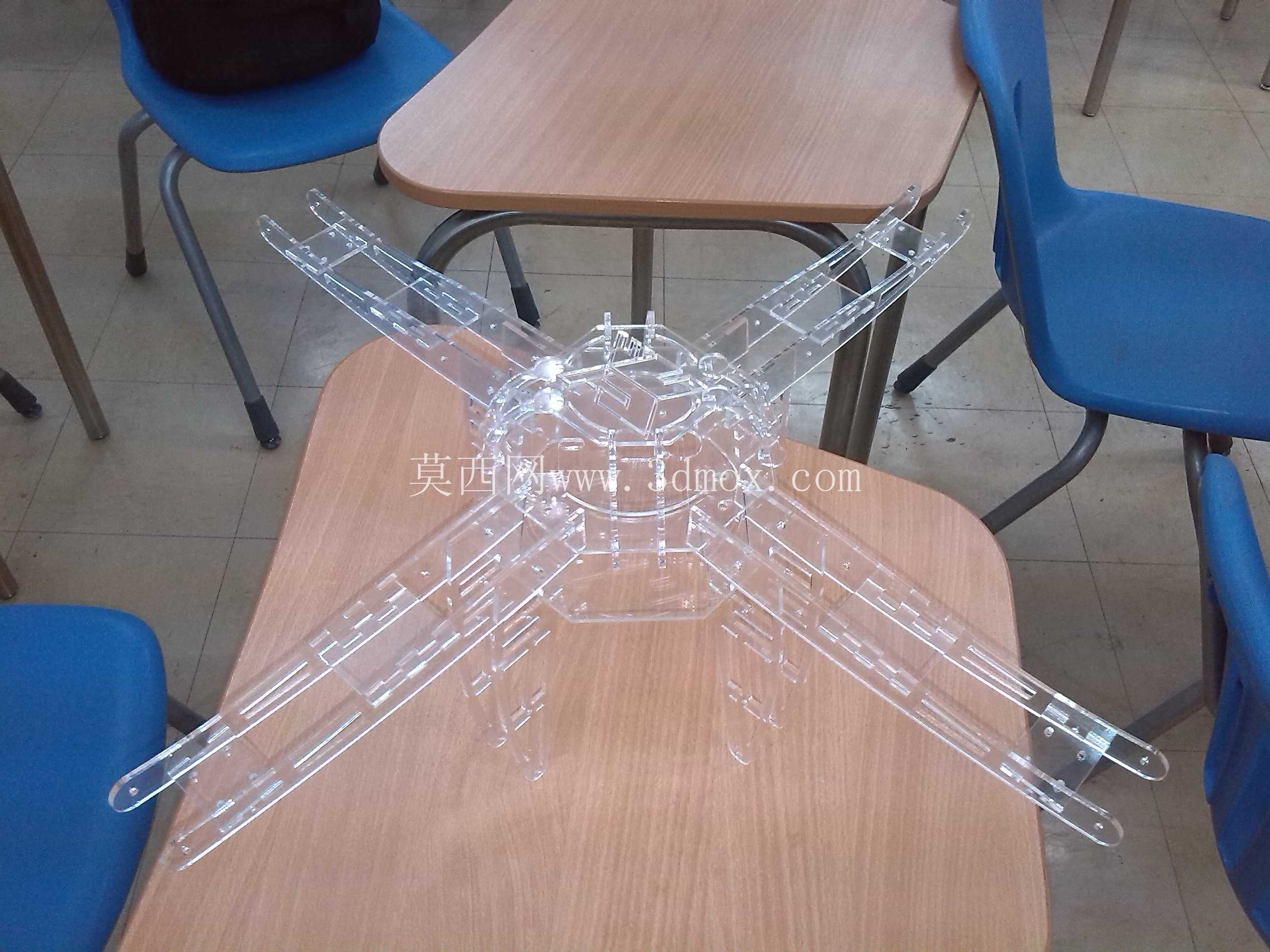

　　这套透明材质的四轴机架结构，最初是面向高校工程实践类飞行器项目开发的原型承载结构，核心用途是为飞控板、动力电机、电调、电池以及配套传感模块提供统一的安装基准，在教学验证、小型航拍测试、低空环境数据采集这类场景中，都能作为可靠的承载平台使用。从结构设计的思路来看，整体采用分层拼装的逻辑，没有采用一体注塑或者碳纤维一体切割的常规方案，而是选择透明亚克力板材做激光切割加工，所有连接位都设计为卡槽加紧固件的组合形式，不需要复杂的粘接工序，学生或者结构调试人员可以快速完成拆装，调整各个部件的安装位置。

　　中心区域是整个机架的核心承载舱，做了分层的安装位设计，上层可以放置飞控主板与GPS模块，中层预留了电池绑带的穿槽，下层可以挂载电调与任务载荷，各个安装孔位都按照通用飞控的安装孔距做了标准化设计，兼容市面上绝大多数开源飞控的安装尺寸，不需要额外做转接板就能完成固定。四个机臂从中心舱呈X型向外延伸，机臂上预留了电机安装的定位孔，孔位匹配22系列、23系列常用无刷电机的安装间距，机臂的长度经过重心配平计算，当搭载3S 1500mAh锂电池与10寸螺旋桨时，整机重心刚好落在中心舱的几何中心位置，不会出现偏载导致的飞行姿态偏移问题。

　　机臂与中心舱的连接位置做了加强卡槽设计，亚克力板材的厚度选择兼顾了结构强度与整机重量，不会因为机臂过长出现飞行过程中的震颤问题，同时透明材质可以让调试人员直观看到内部线材的排布走向，排查线路故障的时候不需要拆开整个机架就能观察接线状态。从安装边界尺寸来看，机臂展开后整机的对角电机轴距为450mm，属于典型的中小型四轴机架尺寸，中心舱的内部安装空间为100mm100mm35mm，足够容纳常规的分电板、飞控与接收机模块，机臂末端的电机安装位距离中心舱的距离为180mm，预留了足够的螺旋桨转动空间，相邻两个机臂上的螺旋桨在转动时不会出现打桨的问题。

　　机架整体的拼装公差控制在0.2mm以内，所有切割位都做了倒角处理，避免亚克力板材的锐边划伤操作人员或者损坏线材。在实际使用场景中，这类透明拼装机架除了教学场景使用，也可以作为入门级飞手的训练机架使用，亚克力材质的成本较低，出现炸机损坏时可以单独更换损坏的机臂或者中心舱板材，不需要整体更换机架，维护成本远低于碳纤维材质的同尺寸机架。结构设计时也考虑了线材的隐藏排布，每个机臂上都预留了线材走槽，电机与电调的连接线可以顺着走槽引入中心舱，不会出现线材外露被螺旋桨打到的风险，中心舱的侧面预留了USB调试口的开孔，连接飞控调参的时候不需要拆开上盖就能直接插接数据线。整个机架没有设计多余的装饰性结构，所有结构特征都服务于功能需求，安装孔位的位置都经过受力仿真验证，飞行过程中机臂的最大形变量控制在1mm以内，不会因为形变导致螺旋桨平面倾斜影响飞行稳定性。起落架的安装位直接集成在中心舱的下侧，不需要额外加装转接件就能固定常用的高脚起落架，给下方挂载的摄像头或者其他任务载荷留出足够的离地间隙，避免降落时冲击损坏载荷设备。
