地面无人机磁驱远程推进装置结构设计

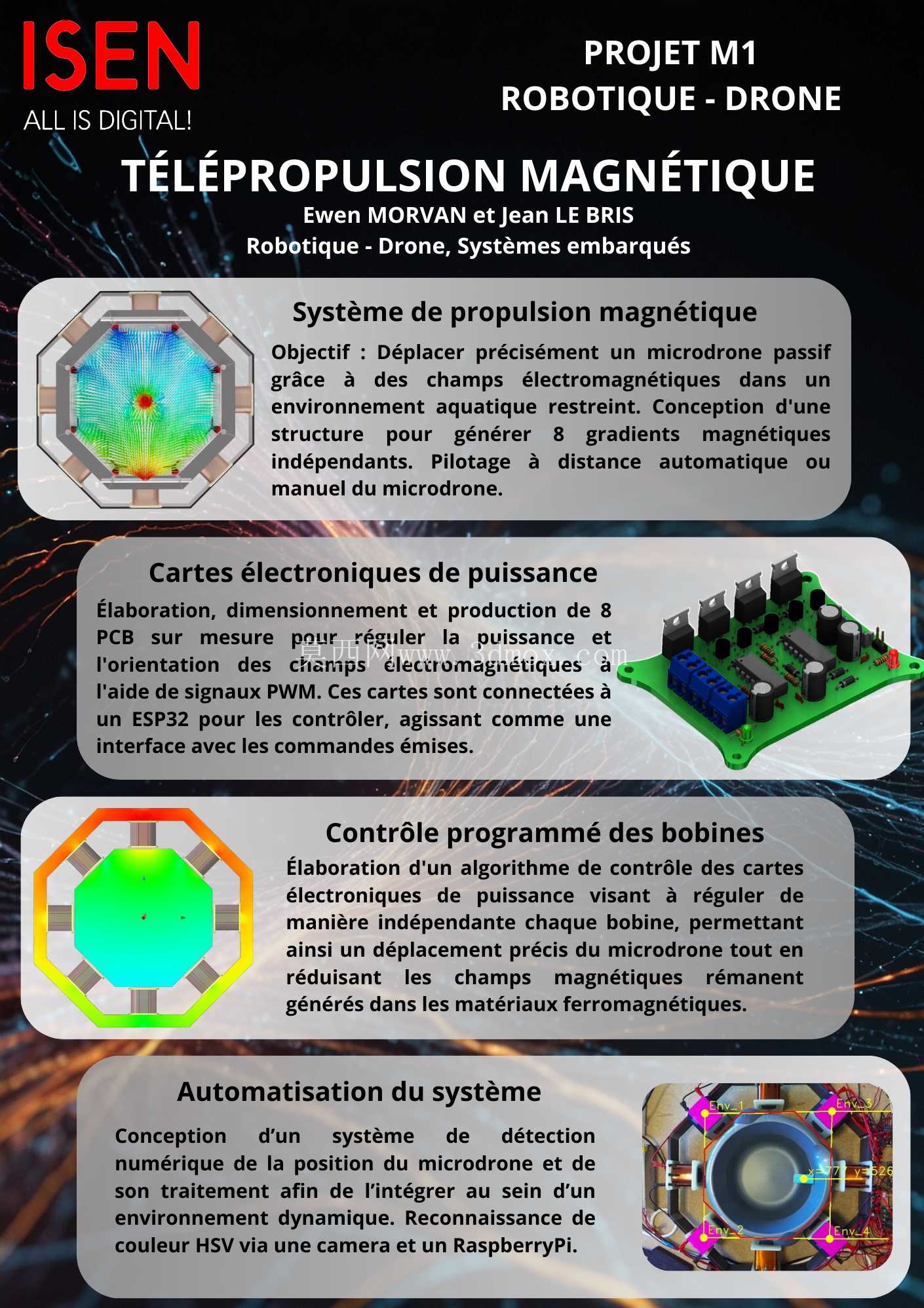

　　这款地面无人平台的磁耦合推进结构，最初的设计出发点是解决传统轮式、履带式地面无人装置在复杂粉尘、泥泞工况下的传动密封磨损问题——常规接触式传动需要在驱动舱与行走机构之间设置动密封，长期在高粉尘、高湿度甚至带腐蚀性的野外环境作业时，密封件老化磨损后很容易出现传动件卡滞、电路短路的故障，而磁耦合非接触传动的方案，从根源上取消了动密封结构，驱动端与负载端完全通过磁场力传递扭矩，整个驱动舱可以做到全静密封封装，防护等级能轻松做到IP68级别，完全适配野外长期无人值守的作业需求。

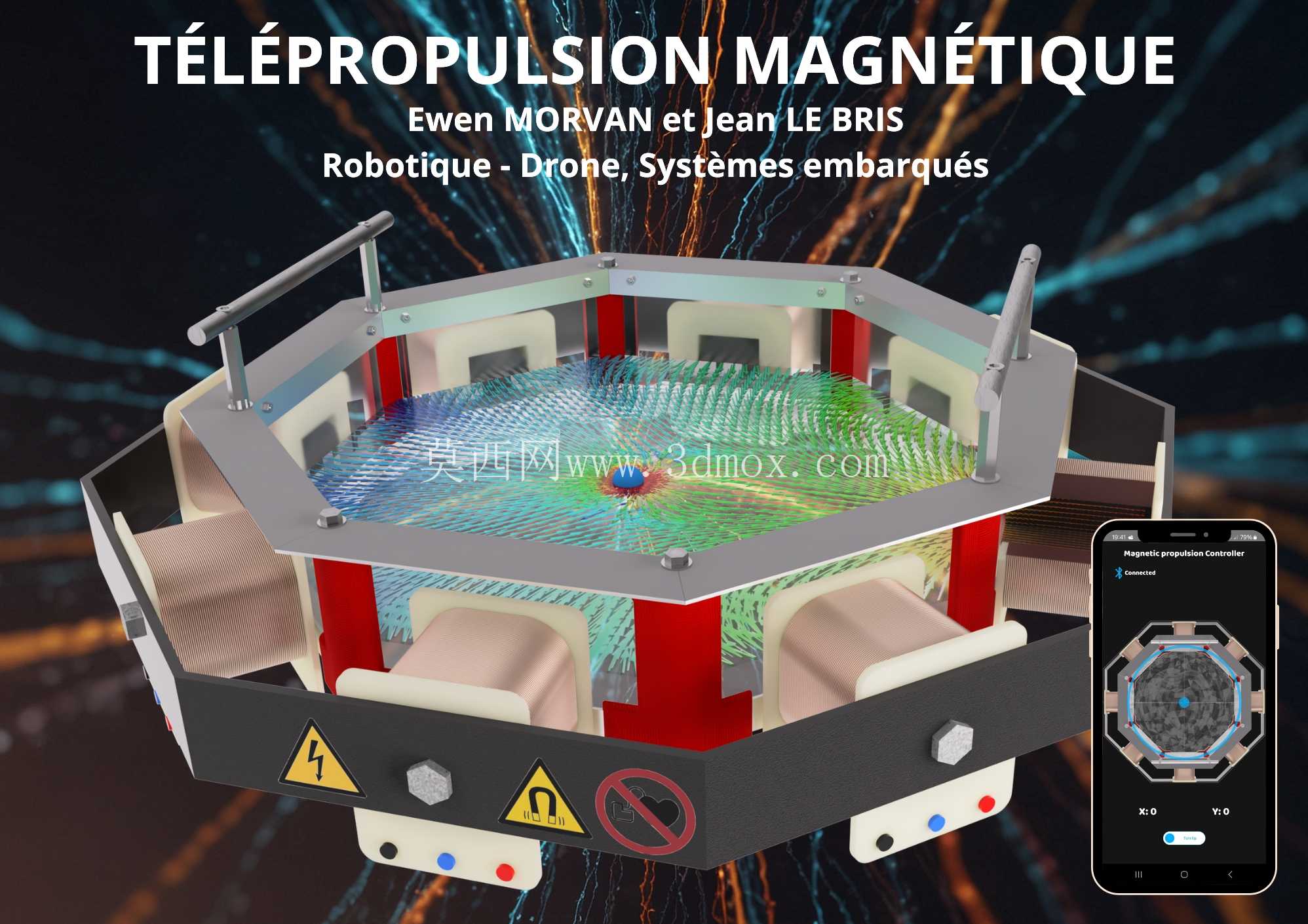

　　从结构布局来看，整个装置采用正八边形的承载框架，框架主体采用高强度铝合金型材拼接，边角处做了圆弧过渡处理，避免野外行进时剐蹭障碍物造成结构变形，框架的安装边界预留了标准的传感器安装螺孔，可根据作业场景加装视觉摄像头、气体检测模块、地形探测雷达等拓展载荷，整体框架的对角线尺寸控制在400mm以内，高度不超过120mm，属于微型地面无人平台的尺寸范畴，既可以单独作为侦察探测单元使用，也可以多个单元拼接组成 larger 的承载平台，适配不同的载荷运输需求。

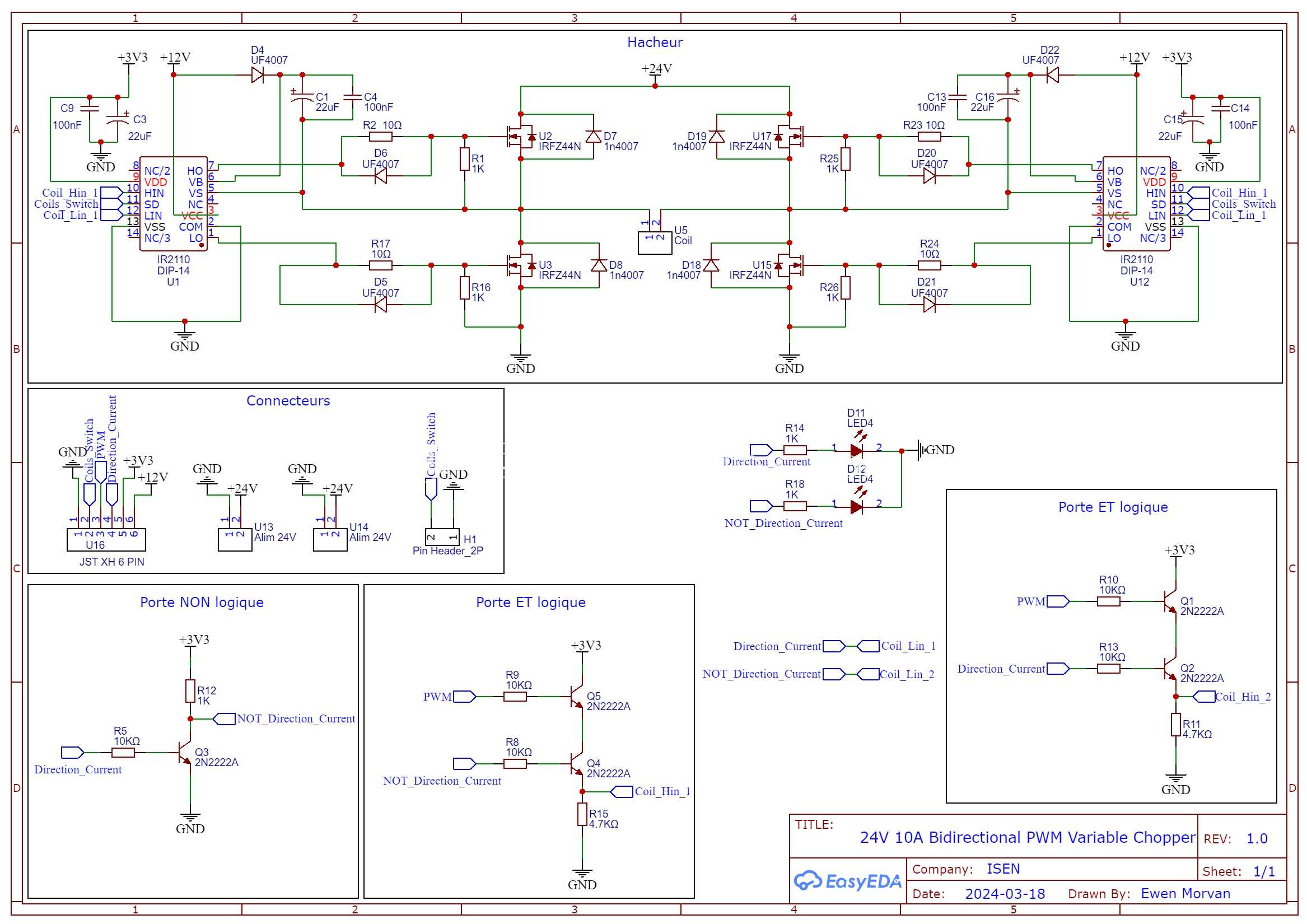

　　磁推进系统的核心是沿八边形框架内侧均匀布置的8组电磁线圈，每组线圈都对应独立的驱动控制回路，线圈骨架采用耐高温的PPS工程塑料注塑成型，绕组采用高温漆包线绕制，单组线圈的持续工作电流控制在5A以内，避免长时间工作出现过热退磁的问题。线圈与中心的悬浮永磁体盘之间保持2mm的均匀气隙，这个气隙值是经过多轮仿真验证的最优值——气隙过小会导致永磁体盘与线圈骨架之间出现摩擦剐蹭，气隙过大则会大幅降低磁耦合效率，增加驱动功耗。中心的永磁体盘采用 Halbach 阵列排布方式，相比普通的永磁体排布，Halbach阵列可以让磁场能量更集中在朝向线圈的一侧，另一侧的磁场泄露大幅降低，既能提升磁耦合的传动效率，也能减少磁场对平台上搭载的电子传感器的干扰。

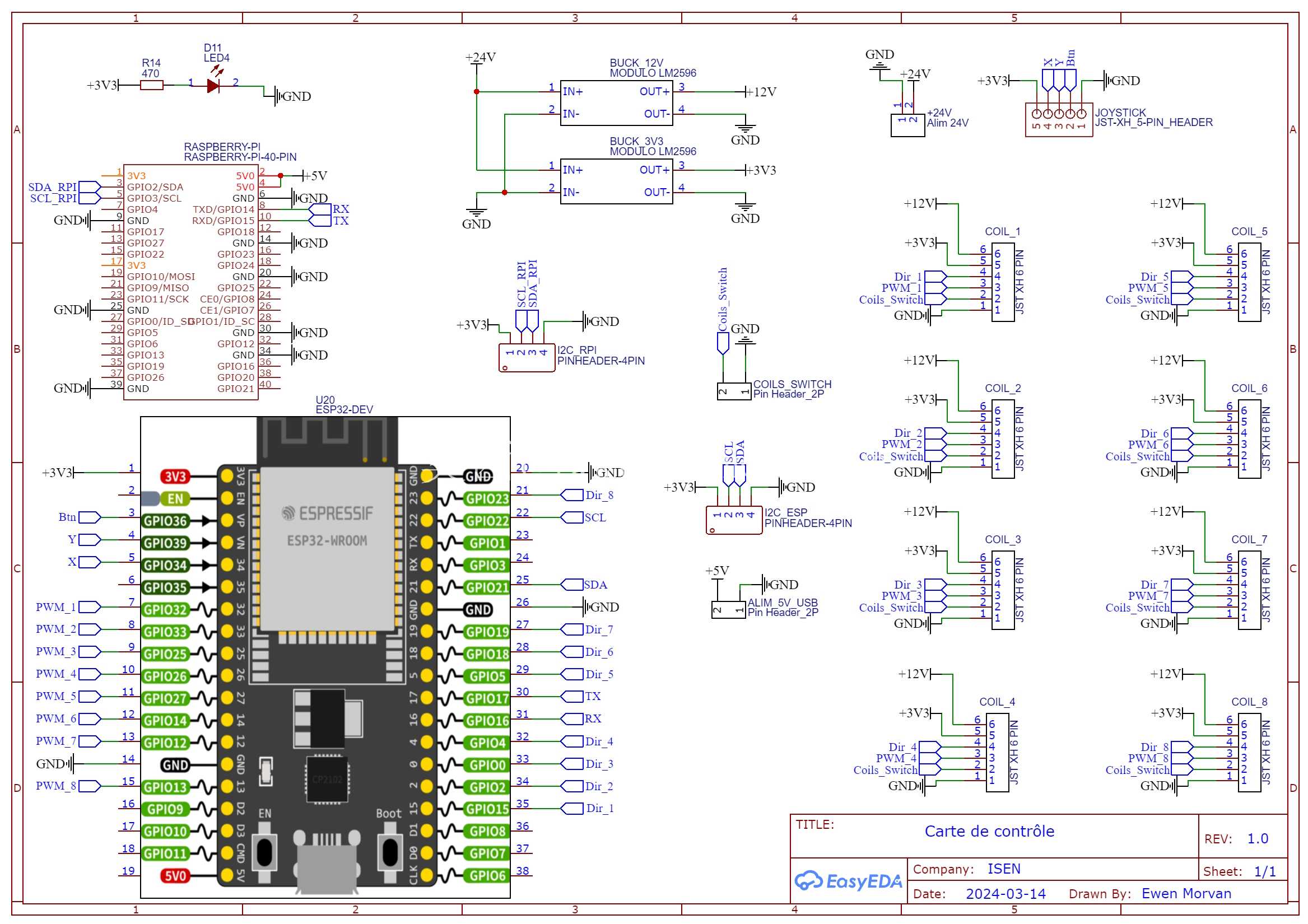

　　远程遥控部分的电路模块全部集成在框架侧边的密封舱内，控制板采用四层PCB设计，电源回路与信号回路做了分层隔离，避免大电流驱动时的电磁干扰影响遥控信号的稳定性。遥控链路采用2.4G频段的跳频通信方案，空旷环境下的有效控制距离不小于1km，同时预留了4G通信模块的安装位，在有公网覆盖的区域可以实现超视距的远程控制。控制逻辑上除了常规的行进、转向控制外，还加入了磁悬浮间隙的实时闭环调整功能，通过布置在每个线圈旁的霍尔传感器实时检测永磁体盘的位置偏移，动态调整对应线圈的电流大小，保证平台在颠簸路面行进时，永磁体盘始终保持在中心位置，不会出现剐蹭卡滞的问题。

　　在实际应用场景中，这类磁驱地面无人平台非常适合用于易燃易爆环境的巡检作业，比如化工园区的泄漏点排查、煤矿井下的环境探测，因为整个驱动结构没有机械接触摩擦，不会产生电火花，从本质上满足防爆场景的使用要求；同时非接触传动没有机械磨损，日常维护只需要定期检查密封舱的防水胶条即可，维护成本远低于传统轮式无人平台。另外在精密实验室的物料转运场景中，磁驱结构运行时没有机械传动的振动和噪音，转运精密实验样品时不会因为振动造成样品损坏，相比传统的AGV转运平台有更独特的应用优势。

　　从建模细节来看，整个结构的所有连接螺孔都做了沉头处理，外表面没有突出的连接件，避免行进时勾挂杂草、线缆等障碍物；线圈的固定方式采用卡槽加耐高温环氧胶灌封的双重固定，即使在剧烈颠簸的工况下也不会出现线圈移位的问题；电源接口采用航空插头连接，插头处做了双重防水胶圈设计，插拔方便同时保证密封可靠性。框架底部预留了可更换的耐磨支撑垫安装位，当平台需要在磁驱无法工作的特殊场景下短距离移动时，可以安装低摩擦系数的聚四氟乙烯支撑垫，让平台可以临时通过滑动方式移动，不会损坏底部的磁体结构。

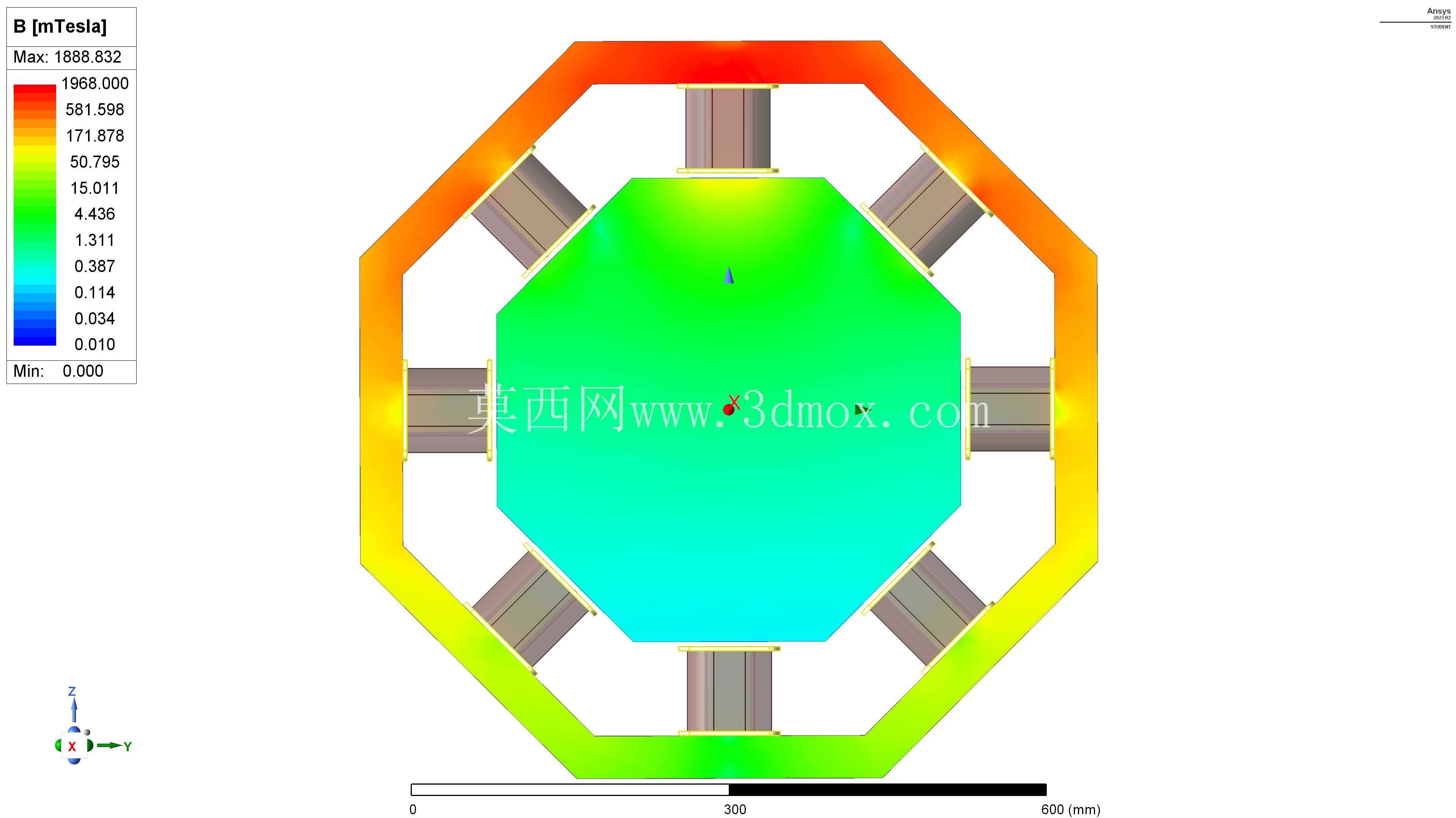

　　整个结构的设计过程中，先后做了三次磁场仿真迭代，最初的方案线圈数量是6组，仿真时发现转向时的扭矩输出不均匀，容易出现原地卡顿的问题，调整为8组线圈后，扭矩输出的平顺性提升了40%以上，转向控制精度也能控制在1度以内；最初的永磁体盘采用普通铁氧体材质，磁能积不足导致最大负载能力只有2kg，更换为钕铁硼N52材质并优化Halbach阵列的排布角度后，平台的最大承载能力提升到了8kg，完全满足常规巡检设备的搭载需求。另外在电路散热设计上，线圈与框架之间垫了高导热系数的硅胶垫，线圈工作时产生的热量可以直接通过铝合金框架散发出去，不需要额外加装散热风扇，进一步提升了整个装置的密封可靠性，避免风扇开孔带来的密封隐患。
