JBL便携蓝牙音箱外观结构三维设计

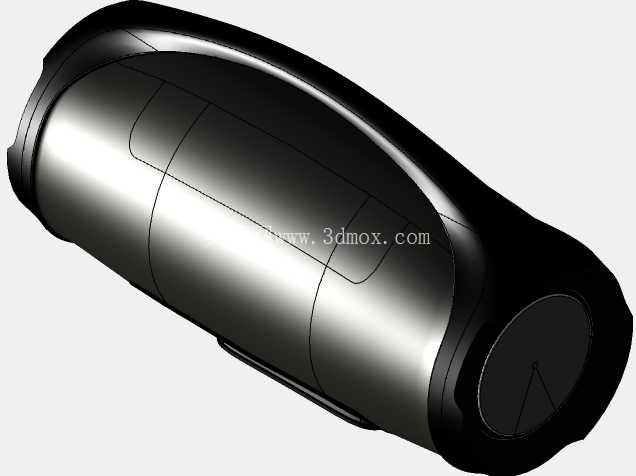

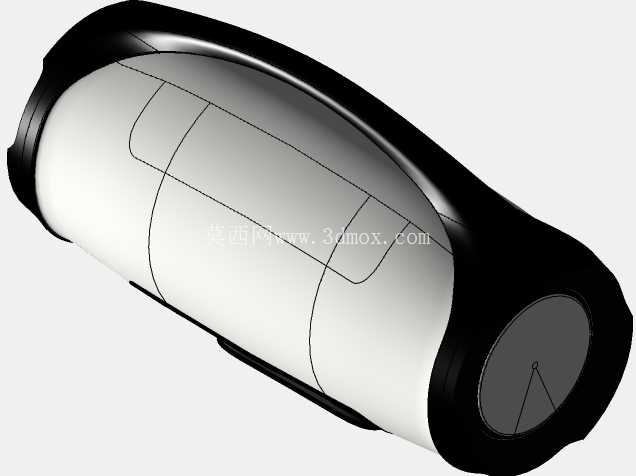

　　这款便携音箱的结构设计，首先围绕户外随身使用的核心场景展开，日常通勤挂放、露营桌面摆放、骑行随身挂载都是其典型应用场景，因此在外形轮廓上采用了两端收窄的椭圆柱流线造型，既能够减少随身放置时的突兀棱角，避免剐蹭背包内其他物品，也能在手持握持时贴合手掌弧度，提升长时间携带的握持舒适度。从结构分层来看，整体壳体采用上下分模的设计逻辑，主壳体分为银灰色出声面覆盖区域与黑色侧边包裹区域，出声面的曲面弧度经过反复调整，既保证了内部扬声器单元的出声扩散角度，覆盖前方120度的听音范围，也让壳体表面的分模线顺着曲面自然延伸，不会在外观面形成突兀的拼接痕迹。出声面表面的网格状加强筋设计，并非单纯的装饰线条，其筋条宽度、间距都经过声学衍射测算，既能够对内部扬声器形成物理防护，避免日常使用中异物戳碰振膜，也能减少出声时的高频衍射干扰，让中高频声音的扩散更加均匀。两端的黑色端盖部分集成了挂绳孔、功能按键与接口的安装位，端盖与主壳体之间采用卡扣加超声焊接的连接方式，既能够满足IPX级别的防水防尘要求，适配户外使用时遇到的小雨、泼溅场景，也能减少外露螺丝对外观整体性的破坏，端盖边缘做了0.8mm的圆角过渡，避免壳体边缘磕碰时出现应力集中导致的开裂问题。

　　从安装边界来看，整体壳体的内部预留了扬声器单元、被动辐射器、锂电池组与蓝牙控制板的安装空间，扬声器单元的安装位周围设计了一圈密封胶圈槽，装配时胶圈压缩量控制在0.3mm，既能够保证前腔与后腔的声学密封，避免声短路影响低频表现，也能为扬声器工作时的振动提供缓冲，减少壳体谐振带来的音染。被动辐射器安装在其中一侧端盖的内侧，端盖对应位置做了镂空的防护网结构，既不影响辐射器的振动空气流通，也能避免外部物体触碰辐射器振膜造成损坏。控制按键采用一体化的硅胶按键设计，按键与壳体之间的间隙控制在0.15mm，既保证按键按压时的行程手感，也能避免灰尘、水汽从按键缝隙进入壳体内部。

　　底部的防滑胶条安装槽深度为1mm，胶条装配后高出壳体表面0.5mm，放置在光滑桌面时能够提供足够的摩擦力，避免音箱播放低频音乐时因振动产生移位。在结构强度设计上，壳体的壁厚均匀控制在2mm，转角位置的壁厚做了渐变过渡，避免注塑成型时出现缩痕、翘曲等缺陷，内部的支撑筋条顺着壳体曲面分布，既能够提升整体壳体的抗挤压能力，在受到1米高度跌落冲击时不会出现壳体开裂，也不会因为筋条过多导致壳体重量增加，影响随身携带的轻便性。出声面的网格筋条厚度为0.8mm，既能够承受日常使用中的轻微磕碰，也不会因为筋条过粗遮挡出声面积影响声学表现。

　　从实际使用的功能适配来看，椭圆柱的造型让音箱横放、竖放都能保持稳定，横放时两侧端盖的平面与桌面接触，配合底部防滑胶条不会滚动，竖放时端盖的圆形接触面也能提供足够的支撑，适配不同的摆放空间需求。挂绳孔的位置设计在其中一侧端盖的中心位置，挂载时音箱的重心与挂绳点处于同一条轴线上，行走时不会出现倾斜晃荡的情况，挂绳孔的边缘做了R2的圆角处理，避免长期使用时磨损挂绳。整体外观的分色设计也兼顾了实用性，黑色的侧边包裹区域采用耐刮的磨砂材质，日常使用中轻微的划痕不会过于明显，银灰色的出声面采用细磨砂的表面处理，既不容易沾染指纹，也能让外观更具质感。在内部走线的布局上，控制板与扬声器、电池之间的走线槽顺着壳体内部的筋条分布，走线槽预留了0.5mm的压线空间，装配时线材不会被壳体挤压导致绝缘层破损，电池仓的位置设计在壳体中部，让整体重心落在音箱的几何中心位置，手持时不会出现头重脚轻的情况，也能让摆放时的稳定性进一步提升。
