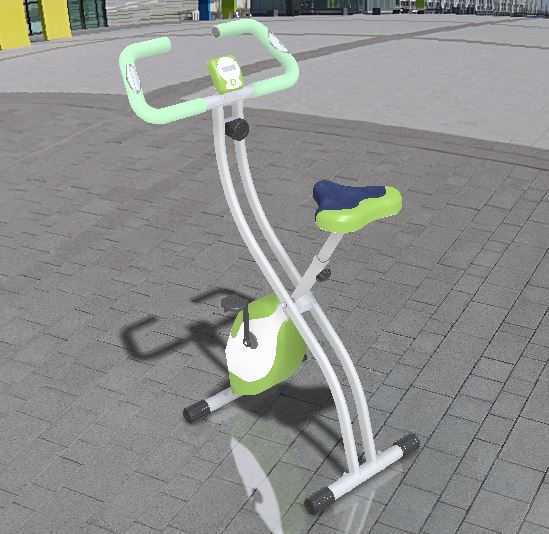

家用可折叠动感骑行健身器材结构设计

　　这款折叠式家用骑行健身设备，主要面向家庭室内健身场景设计，解决普通家用健身器材占地空间大、闲置后收纳困难的普遍痛点，适配小户型住宅、出租屋、小型健身工作室等空间有限的使用环境，无需专门预留大面积健身区域，日常使用时展开即可完成骑行锻炼，使用结束后可通过折叠结构收拢，靠墙角、门后、家具缝隙位置即可存放，不会过多占用日常活动空间。从实际使用功能来看，设备核心是模拟户外自行车的骑行运动姿态，通过磁阻或摩擦阻力结构提供可调的运动负荷，满足不同体能基础用户的有氧锻炼需求，可用于日常心肺功能提升、下肢肌群力量训练、术后下肢康复训练、居家减脂运动等多种场景，相比户外骑行不受天气、路况、空气质量等外部因素影响，运动过程中可随时调整阻力档位，适配热身、常规训练、高强度间歇训练等不同运动强度需求。

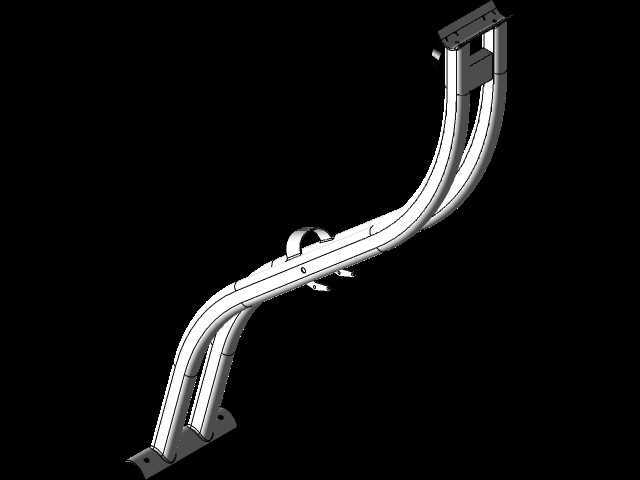

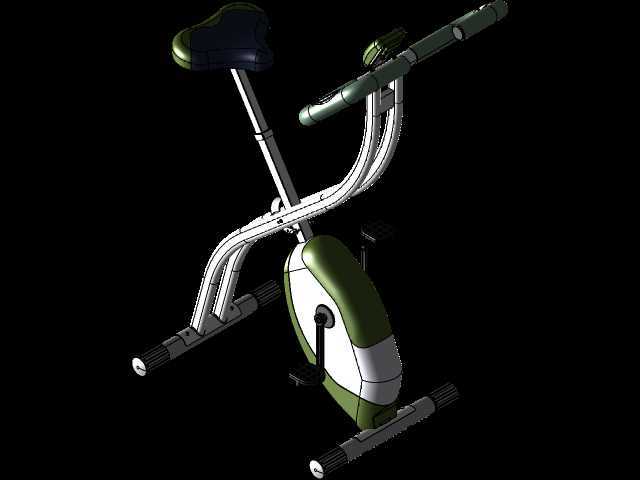

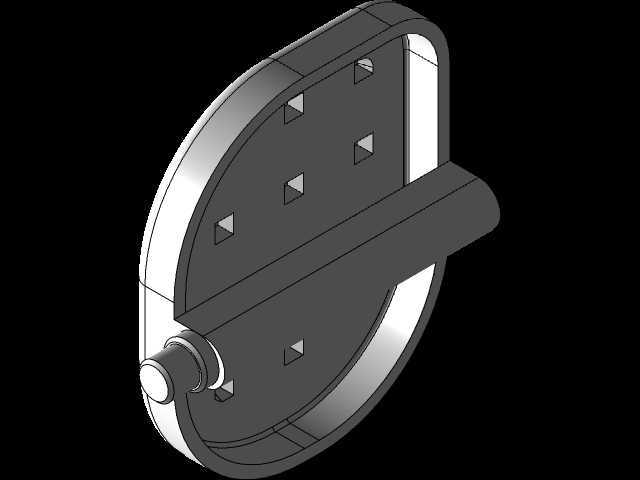

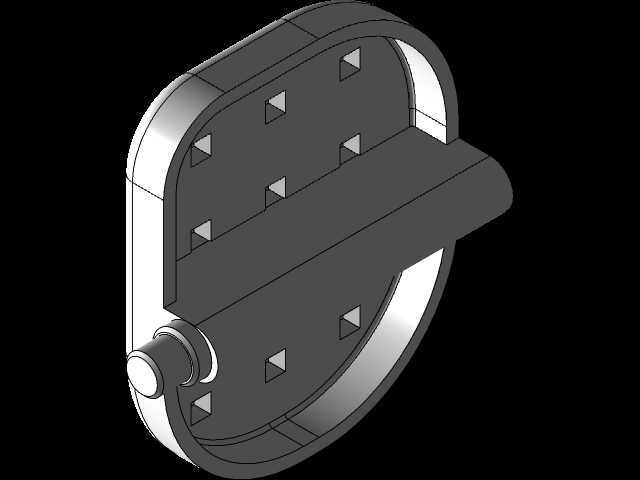

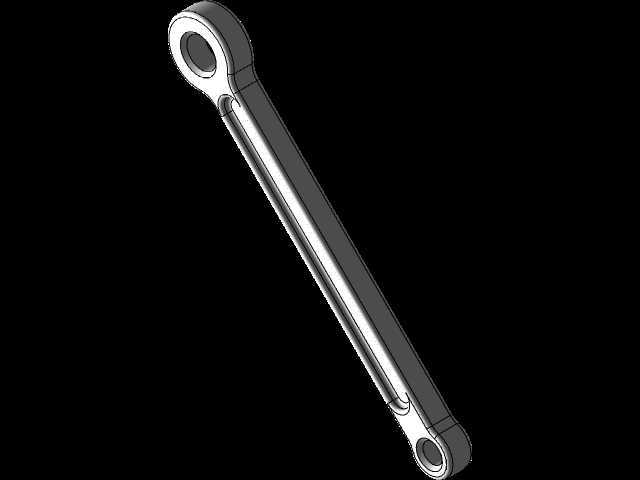

　　结构设计层面，整体采用X型交叉支撑的折叠主体框架，主支撑臂选用薄壁椭圆钢管弯折成型，在保证结构刚性的前提下尽可能控制整机重量，框架连接处设置快拆式锁止结构，折叠与展开操作无需额外工具，手动扳动锁止手柄即可完成状态切换，锁止结构带有防松脱卡扣，避免运动过程中框架意外折叠引发安全隐患。车把部分采用弧形一体弯把设计，握持位置覆盖防滑泡棉材质，适配不同身高用户的握持姿态，车把中部预留电子仪表安装位，可集成运动时长、骑行速度、消耗卡路里、里程统计等基础运动数据显示功能，仪表采用嵌入式安装结构，与车把外壳齐平，避免运动过程中磕碰损坏。车座采用人体工学曲面造型，表层为高弹发泡材质搭配防滑耐磨面料，座面弧度贴合臀部坐骨支撑形态，减少长时间骑行的局部压迫感，车座支撑管带有多档高度调节结构，调节范围覆盖150cm至185cm身高用户的使用需求，调节位置带有弹簧销定位结构，调整高度时无需工具，拔出弹簧销调整到对应档位后销体自动卡入定位孔即可完成固定。脚踏部分采用带防滑齿的宽面塑料脚踏，表面设置凸起防滑纹理，同时搭配可调节绑带结构，避免运动过程中脚从脚踏滑脱，脚踏转轴内置密封轴承，转动过程顺滑无卡顿，可承受日常高频次的踩踏载荷。

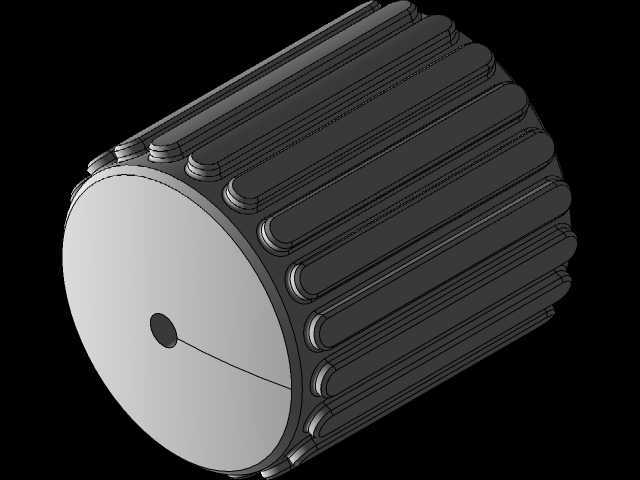

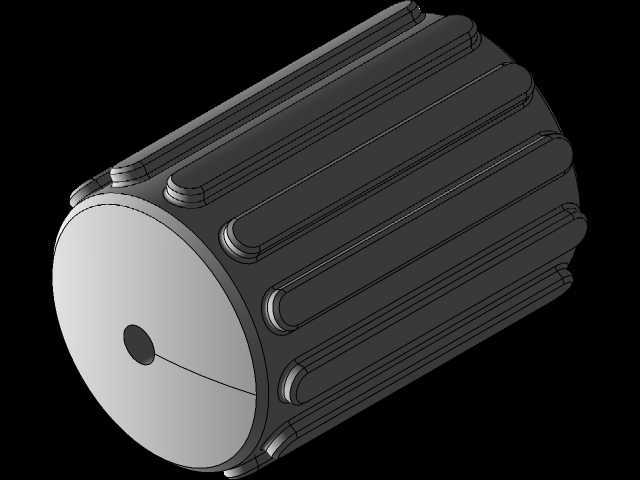

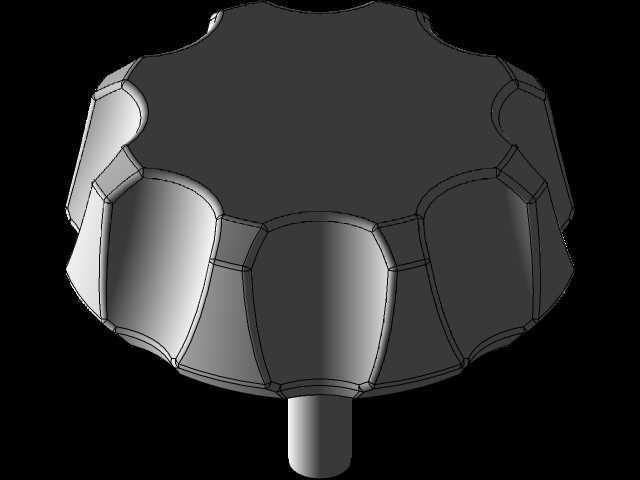

　　底部支撑脚采用加宽防滑橡胶脚垫，接触地面时可增大摩擦力，避免骑行过程中设备出现滑移，同时橡胶材质可缓冲踩踏产生的震动，降低运动过程中产生的噪音，避免影响周边住户。整机的阻力调节结构采用拉线式旋钮控制，旋钮设置在车把下方易触碰的位置，运动过程中无需起身即可旋转旋钮调整阻力大小，阻力调节档位过渡平顺，无明显的档位卡顿感。从安装边界尺寸来看，设备完全展开状态下，整体长度约为85cm，宽度约为45cm，高度可调节范围在100cm至120cm之间，折叠收拢后整体厚度可压缩至25cm以内，占地面积不足0.2平方米，可轻松塞入常规宽度的家具缝隙中。

　　设计过程中充分考虑家用场景的使用安全性，所有框架管材的弯折处均做圆弧倒角处理，无尖锐外露棱角，所有连接螺栓端部均设置塑料保护帽，避免运动过程中剐蹭衣物或皮肤；整体配色采用清新的白绿撞色设计，视觉感受轻巧不笨重，可适配多数家庭的装修风格，不会像传统深色健身器材那样在居家环境中显得突兀。结构受力层面，X型框架的交叉点作为主要受力转轴，采用加厚的钢质衬套连接，可承受最大120kg的用户体重，日常使用过程中框架形变量控制在安全范围内，长期使用不会出现框架变形、松动等问题；传动部分采用静音皮带传动结构，相比链条传动运行噪音更低，无需定期加注润滑油维护，更适合家庭环境使用，皮带张紧度在出厂时已调整到合适范围，普通用户日常使用无需自行调整张紧结构，降低后期维护门槛。
