带蓝牙4.0的2.1声道D类音频功放板结构

　　日常做消费类音频硬件的结构适配时，这类集成蓝牙接收的D类功放板是桌面小音响、嵌入式背景音乐系统、小型有源音箱改装场景里的常用核心部件，不同于传统AB类功放的高发热特性，TPA3116D2方案的D类拓扑本身转换效率能到九成以上，常规2*50W加低音通道的输出功率下，不需要额外加装大面积散热片就能长时间稳定工作，这也给结构设计阶段的外壳空间预留省了不少麻烦。做这个板的三维建模时，最先要卡准的是板上所有接插件的安装边界，毕竟这类成品板后期要适配不同的外壳，接插件的突出高度、引脚间距、插拔行程如果建模偏差0.5mm以上，实际装配时就会出现接口对不上外壳开孔、插头插不到位的问题。

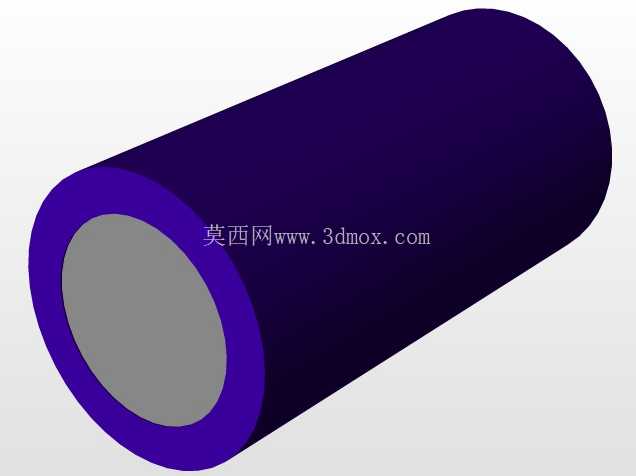

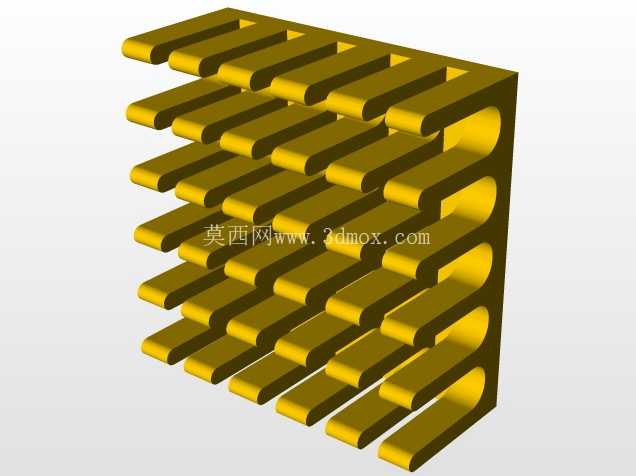

　　板上的几个核心元件的尺寸容差要单独留余量，两个大容量电解电容的高度是整板除了接线端子之外的最高元件，建模时不能只按元件标称直径和高度做死数据，要考虑实际电解电容的包胶层厚度、引脚焊接后的浮高，通常要给电容顶部和外壳内壁预留至少2mm的安全间隙，避免组装时压坏电容外壳造成漏液。那组黄色的排针是外接调试或者扩展功能的接口，排针的塑高和针脚露出长度要严格按实物测绘，要是做外壳时排针位置的开窗留小了，后期插杜邦线会非常费劲，留大了又会进灰影响接触可靠性。板边的几个3.5mm音频接口是有线输入输出端，接口的金属外壳接地脚要和PCB板的安装孔位对齐，建模时要注意接口插拔时的受力方向，对应的外壳开孔边缘要做圆角处理，避免长期插拔磨损接口镀层。

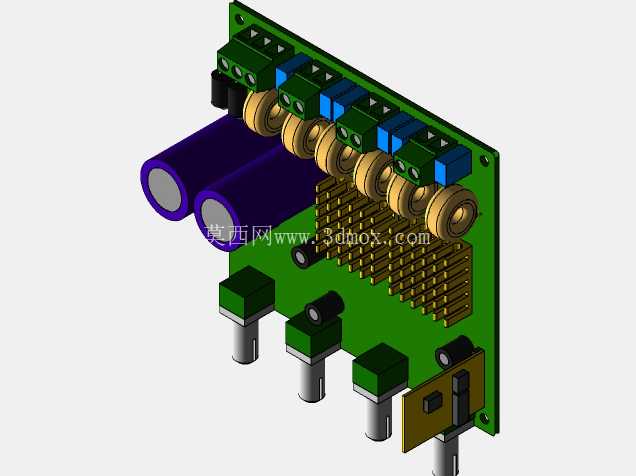

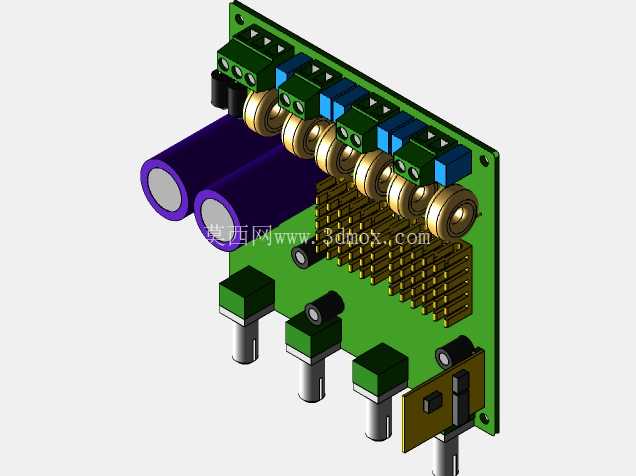

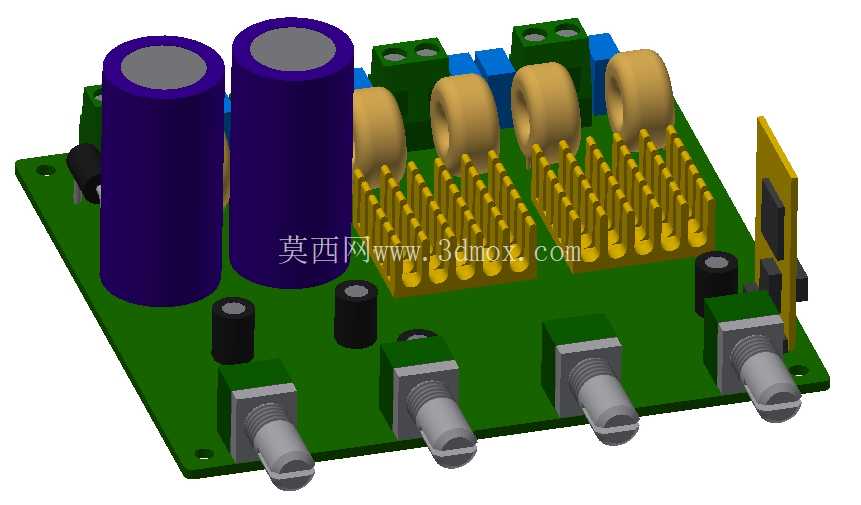

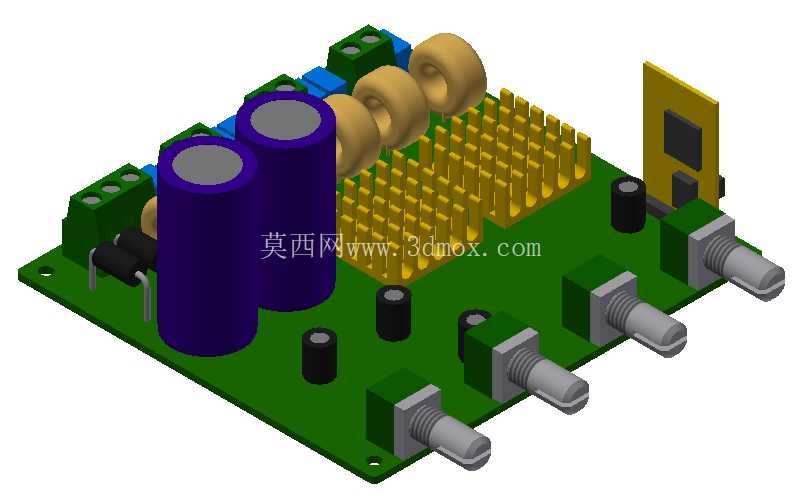

　　三个电位器是调节音量、高低音增益的部件，电位器的轴长、螺纹直径、固定螺母的厚度是建模的重点，很多人做外壳时只算轴的伸出长度，忘了算固定螺母的厚度，最后装旋钮时会出现旋钮贴到外壳面板、转动卡滞的问题，通常要在面板内侧给螺母预留1.5mm的沉台空间，旋钮和面板之间留0.3mm的活动间隙就足够。板上的几个磁环电感是D类功放的核心储能元件，电感的磁芯尺寸、绕线后的外径要准确还原，这几个元件工作时会有轻微的电磁辐射，结构设计时要注意电感和蓝牙天线的位置距离，图里板端的黄色小板就是蓝牙4.0的天线模块，建模时要把天线的净空区域标出来，这个区域不能有金属外壳遮挡、不能走其他金属结构件，不然蓝牙的传输距离会从标称的十米掉到两三米，还容易出现断连的问题。

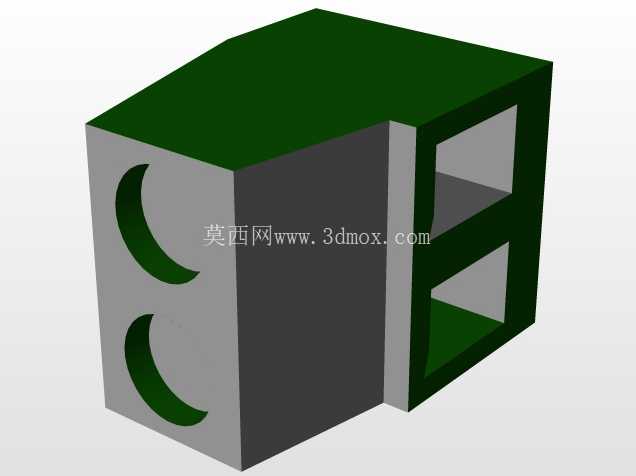

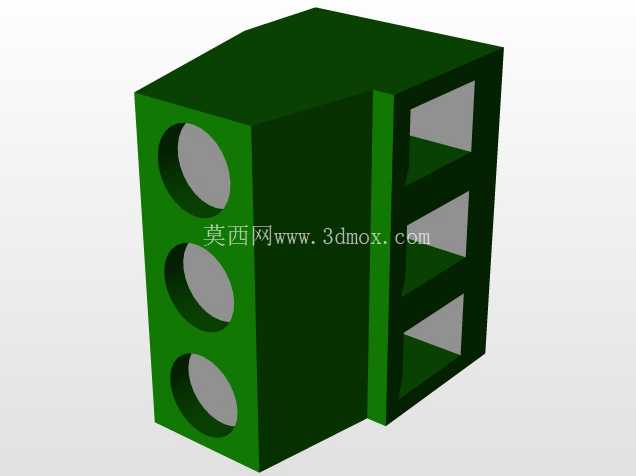

　　PCB板本身的安装孔位是M3的规格，孔中心到板边的距离要精准测量，安装柱的高度要考虑板底焊点的突出高度，通常板底和外壳底壳之间要留3mm以上的间隙，一方面避免焊点碰到金属外壳造成短路，另一方面也能给板底的表贴元件留够散热空间，毕竟D类功放虽然效率高，满功率工作时芯片还是会有一定温升，底部留空能形成自然对流的风道，不用额外加散热风扇就能满足散热需求。做这类电路板的三维模型，不是单纯把元件堆在板上就行，要站在后期整机装配的角度去核对每个元件的干涉情况，比如蓝牙模块和旁边电解电容的距离，电位器和板边安装孔的位置关系，电源接线端子的进线方向会不会和外壳的走线槽冲突，这些细节如果在建模阶段没核对清楚，等开模或者做3D打印外壳的时候再改，就会浪费很多时间和成本。另外板上的小尺寸表贴电容、电阻虽然不影响整体安装边界，但建模时也要按实际布局还原，一方面是方便后期做EMC仿真的时候参考元件位置，另一方面如果要做透明外壳的产品，板上元件的排布还原度高，整体的展示效果也会更真实。实际应用中，这类功放板经常被改装到旧音箱、户外移动音响、桌面多媒体音响里，所以建模时还要考虑不同使用场景下的安装兼容性，比如板的整体长宽尺寸要控制在常规小型音箱的内部空间范围内，接插件的位置尽量靠板边布置，方便用户外接电源、音频信号和喇叭线，不用在外壳上开多余的走线孔。
