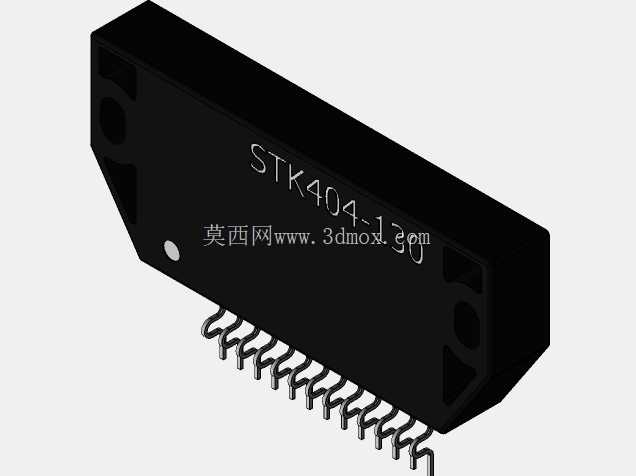

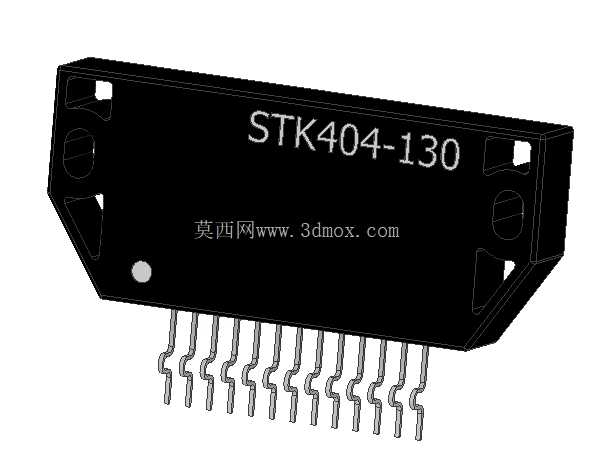

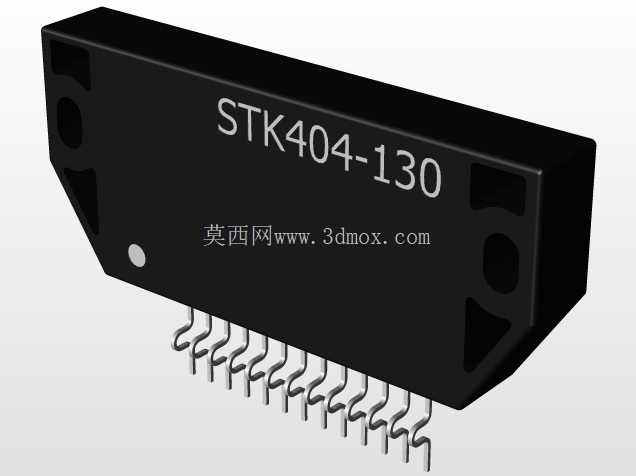

单通道AB类100W音频功率放大IC三维结构

　　在专业音响设备、车载影音系统、家用HiFi功放、工业音频播报终端的电路设计环节，这类单通道AB类音频功率放大IC是核心的信号放大执行器件，负责将前级传输的弱音频信号进行功率提升，最终驱动扬声器实现声音输出，100W的额定输出功率能够覆盖中小型会议室扩声、家用主声道驱动、车载外置功放等多数常规音频场景的功率需求，既避免了小功率芯片推力不足导致的声音失真，也不会因功率冗余过大造成电路设计冗余、成本浪费。

　　AB类的工作架构兼顾了A类功放的低失真特性与B类功放的高效率优势，在静态工作点设置上做了精准的偏置校准，能够有效消除交越失真，让中低频段的声音输出更扎实，高频解析力也能满足常规民用音频设备的还原要求，不会出现普通B类功放在小信号输出时的声音断层问题。从结构设计层面看，这款IC采用单列直插式的带散热基板封装，引脚采用 staggered 折弯设计，也就是业内常说的弯脚直插结构，这种引脚形态在波峰焊工序中能够更好地与PCB焊盘贴合，减少虚焊、漏焊的概率，同时引脚的间距严格遵循行业通用的2.54mm标准间距，能够直接适配市面上通用的PCB封装库，不需要设计人员额外调整焊盘尺寸，大幅降低电路板layout的工作量。

　　封装本体一侧带有一体化的金属散热基板，基板上预留了两个标准的螺丝安装孔，设计人员在做整机结构布局时，可以直接通过M3螺丝将芯片的散热面贴合在整机的铝制散热型材上，不需要额外加装绝缘导热垫之外的转接部件，安装孔的位置公差控制在±0.1mm以内，能够保证批量生产时的安装一致性，不会出现孔位偏差导致的散热面贴合不严、热阻升高的问题。在做整机结构的安装边界设计时，需要注意芯片本体从PCB板面到顶部的高度为12.8mm，引脚伸出PCB背面的长度为3.2mm，散热基板突出本体侧面的宽度为4.5mm，在排布周边元器件时，需要在散热基板一侧预留至少8mm的散热空间，避免周边的电解电容、电阻等发热器件紧贴芯片散热面，影响热量的对流散发；同时引脚的折弯高度距离PCB板面的距离为2.2mm，在设计PCB走线时，芯片正下方的区域尽量不要走高压信号线，避免引脚焊接时的锡渣掉落造成线路短路。

　　这款芯片的外形做了切角定位设计，在封装本体的左下角有一个圆形的定位标记，对应引脚序号的1脚位置，生产组装时作业人员可以快速识别安装方向，避免插反导致的芯片烧毁，降低生产环节的不良率。在做三维建模时，需要重点还原引脚的折弯弧度与角度，每一根引脚的折弯半径为0.3mm，折弯角度为90度，引脚的截面尺寸为0.5mm*0.2mm，这些细节如果还原不到位，在做PCB装配干涉检查时就会出现误报，导致结构设计反复修改；同时散热基板表面的粗糙度、安装孔的倒角细节也需要准确还原，方便后续做整机热仿真分析时，能够更精准地计算散热面的接触热阻，评估不同工况下的芯片工作温度，确保芯片在满负载100W输出时，结温能够控制在安全阈值以内，提升整机的长期工作可靠性。在专业音频设备的结构设计中，这类功率IC的布局位置往往会影响整机的信噪比表现，建模时准确还原芯片的外形尺寸与安装位置，能够帮助设计人员提前评估芯片与音频输入端子、电位器等敏感部件的距离，避免功率输出线路对弱信号线路造成电磁干扰，减少后期样机调试时的整改工作量。
