西门子S7-1200系列CM1241通讯扩展模块

　　在工业自动化现场的分布式控制架构搭建过程中，串行通讯始终是连接第三方仪表、条码扫描设备、小型变频驱动单元以及 legacy 工业设备的核心链路，CM1241通讯模块正是为填补S7-1200系列PLC本体串行通讯端口不足而设计的扩展单元，主要承担RS422与RS485两种物理层标准的串行数据交互任务，适配Modbus RTU、USS、自由口通讯等多种主流工业串行协议，能够在不占用本体以太网端口资源的前提下，为小型PLC系统拓展最多两路独立的串行通讯通道，满足现场多设备并行数据采集与指令下发的需求。

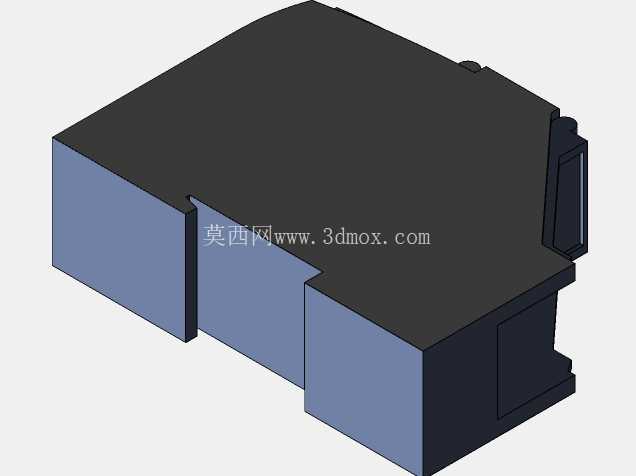

　　从结构设计逻辑来看，该模块完全遵循S7-1200系列的统一安装规范，采用与CPU单元一致的卡扣式安装结构，可直接卡装在标准DIN导轨上，与相邻CPU或其他扩展模块通过背部的总线连接器实现无缝拼接，无需额外布设通讯连接线，模块整体外形采用高低错落的阶梯式壳体设计，上部壳体略宽于下部接线区域，既能够为内部的通讯隔离电路、信号转换芯片预留足够的排布空间，也能在多模块紧密拼接时为下部的接线端子留出操作间隙，避免相邻模块的接线互相干扰。

　　模块的接线区域位于下部前侧，采用螺钉压接式端子排，端子排布严格遵循RS422与RS485的信号定义规范，分别对应发送正、发送负、接收正、接收负以及信号地等引脚，同时在端子旁预留了清晰的丝印标识，现场接线时无需反复查阅手册即可快速完成线缆压接，端子排的接线角度略微向上倾斜，能够在柜内布线时让线缆自然向下弯折，减少线缆根部的应力集中，提升长期运行的接线可靠性。在功能设计层面，模块内部集成了电气隔离电路，能够将通讯端口与PLC内部总线进行最高1kV的电气隔离，有效抵御工业现场变频器、伺服电机等设备运行时产生的共模干扰，避免通讯端口因浪涌电压、地电位差等问题出现损坏或通讯中断，同时模块支持最高115.2kbps的通讯波特率，能够适配绝大多数工业现场串行设备的通讯速率要求，信号驱动能力满足RS485标准下最长1200米的传输距离要求，单条总线上最多可挂载32个从站设备，完全覆盖中小型自动化系统的串行通讯组网需求。从安装边界尺寸来看，模块宽度仅为一个标准S7-1200扩展槽位宽度，安装完成后在DIN导轨上的前后突出量与CPU单元完全一致，不会出现超出现有柜内安装空间的问题，模块上部的状态指示灯区域排布了发送、接收、故障三个状态指示灯，能够直观反馈当前模块的通讯状态，现场调试时无需连接编程软件即可快速判断通讯链路是否正常，指示灯的发光角度经过优化，在柜内常规的观察视角下即可清晰识别灯态，无需凑近模块查看。

　　在实际项目应用中，这类通讯模块常被用于小型生产线的设备数据采集场景，比如在包装生产线上连接多台温控表、称重传感器以及条码阅读器，将现场实时数据上传至PLC进行逻辑处理，也可用于老设备的改造升级场景，为原本仅支持串行通讯的老旧设备接入现代PLC控制系统提供稳定的通讯链路，在设计三维模型时，完全还原了模块的卡扣结构、端子排布、指示灯位置以及壳体的拼接细节，能够直接用于电气柜的三维布局设计，提前校验模块与其他柜内元件的安装间隙，避免现场安装时出现空间干涉问题，同时模型的细节精度能够满足生成工程示意图、装配培训素材的使用需求，帮助结构设计与电气设计人员在项目设计阶段就完成安装空间的校验与布线路径的规划，减少现场施工的整改工作量。
