压铸铝垂直安装插座用超负荷出线盒罩

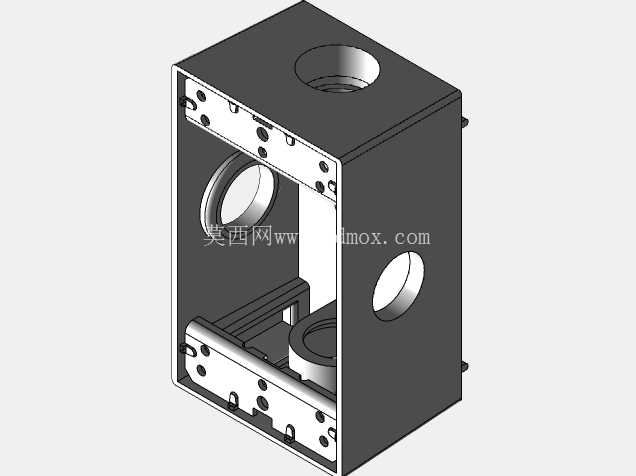

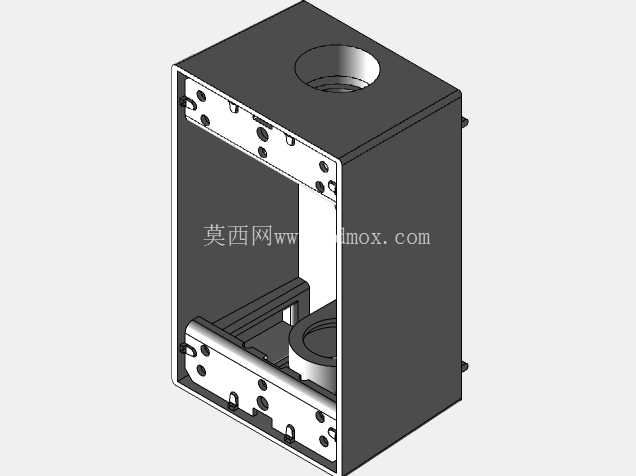

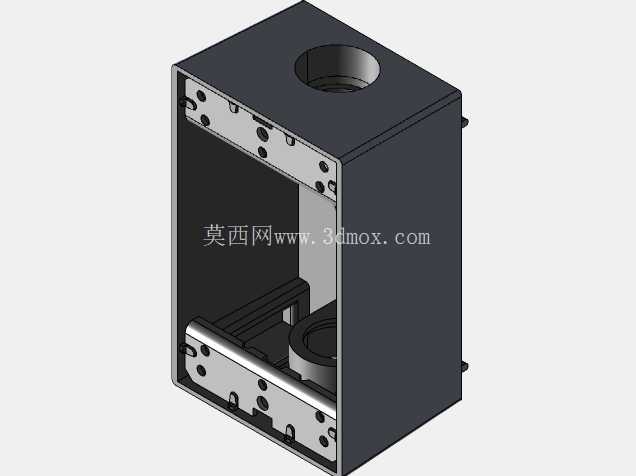

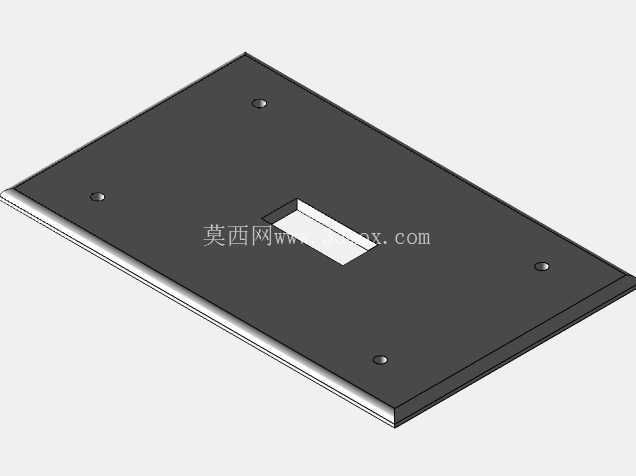

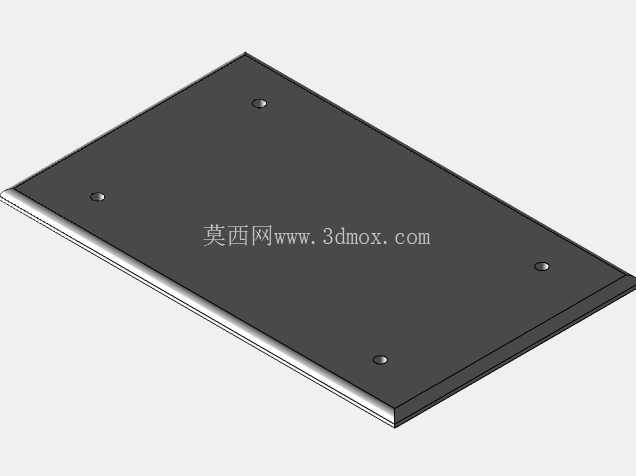

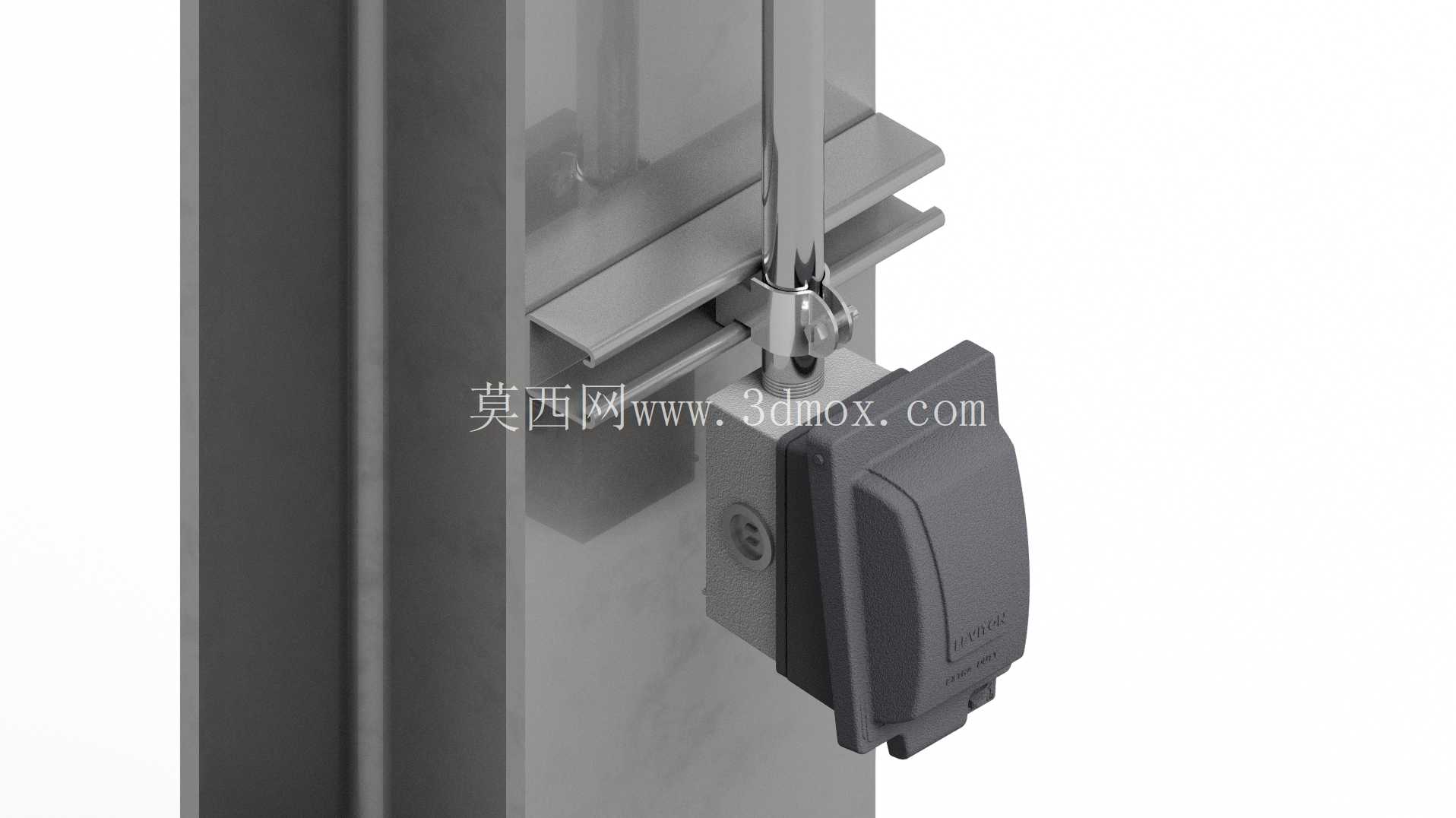

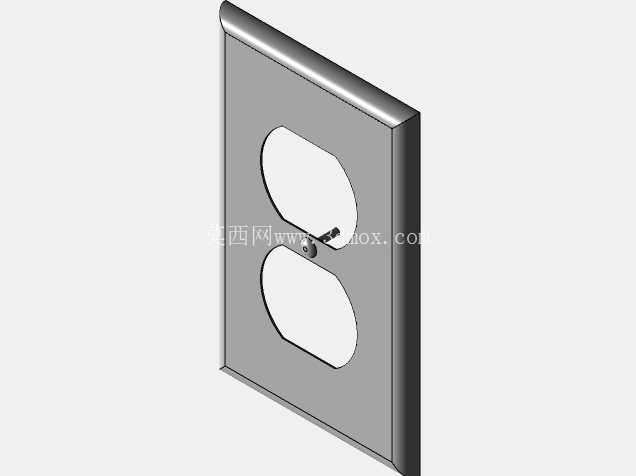

　　在工业现场的垂直配电立柱、设备侧装电气导轨场景中，这类出线盒罩是插座取电点位的核心防护部件，主要解决垂直安装场景下插座接线端外露、积灰进水、外力磕碰导致的绝缘失效问题，尤其适配车间临时取电、设备旁固定供电、检修工位配电这类对防护等级有要求的场景。从结构设计来看，整体采用压铸铝一体成型的壳体，没有额外拼接缝隙，相比塑料材质的护罩，抗冲击性能提升明显，在车间有工件剐蹭、工具误碰的场景下不会出现开裂变形的问题，同时铝质壳体的散热性能更好，当插座带载运行出现温升时，能快速将接线端的热量传导出去，避免局部积热引发的绝缘老化。

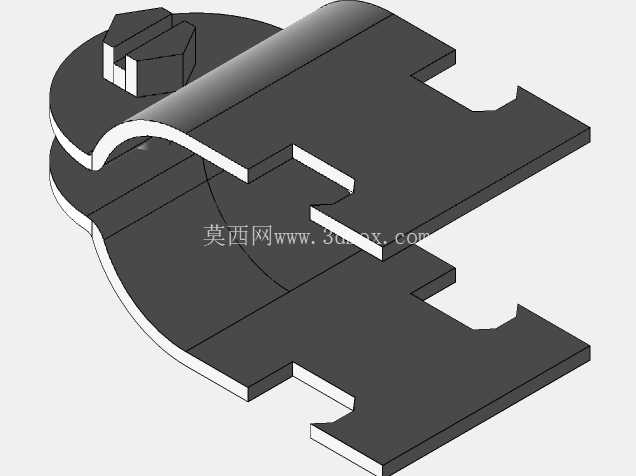

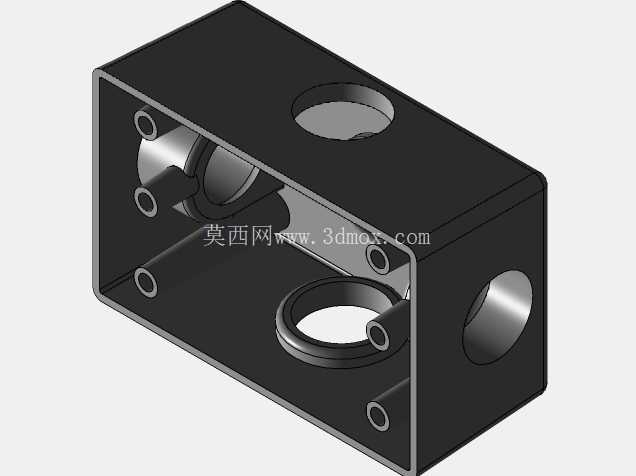

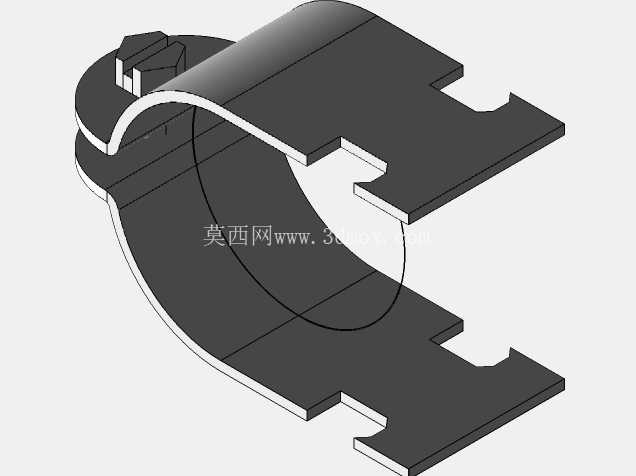

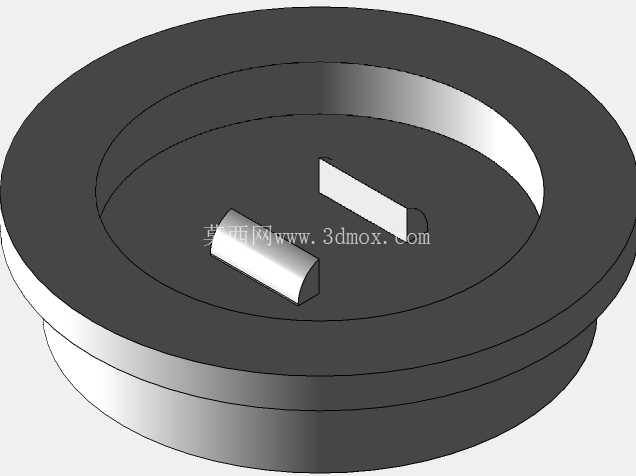

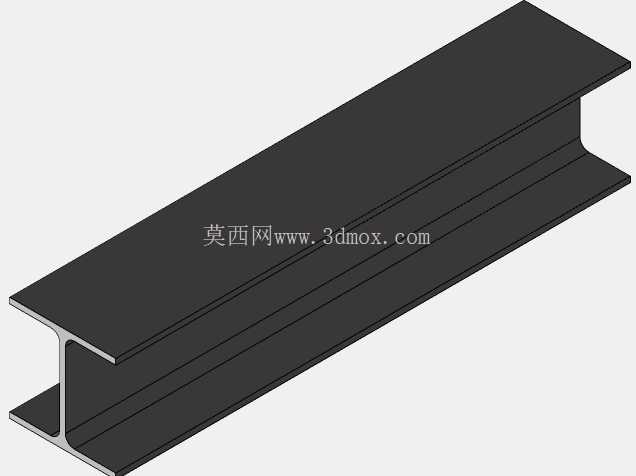

　　安装逻辑完全适配垂直设备的安装基准，背部预留的卡扣结构可以直接卡装在标准电气导轨上，不需要额外打孔固定，安装时只需要将盒罩对准插座接线端的位置，顺着导轨滑入到位后，侧面的紧定螺钉可以直接锁死在导轨上，不会因为设备运行的振动出现滑移脱落。盒罩的出线端采用了侧向开孔的设计，电缆从侧面引出后可以顺着垂直立柱向下布线，不会出现电缆弯折半径过小的问题，开孔位置自带密封压圈，当电缆穿入后拧紧压盖就能实现进线端的密封，防止粉尘、喷淋水从进线位置进入盒体内部。

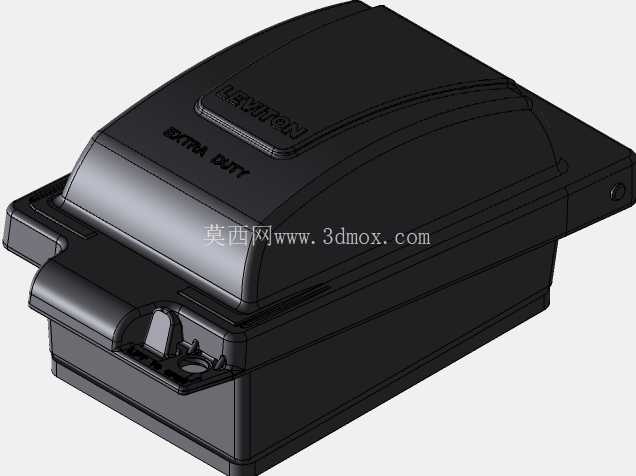

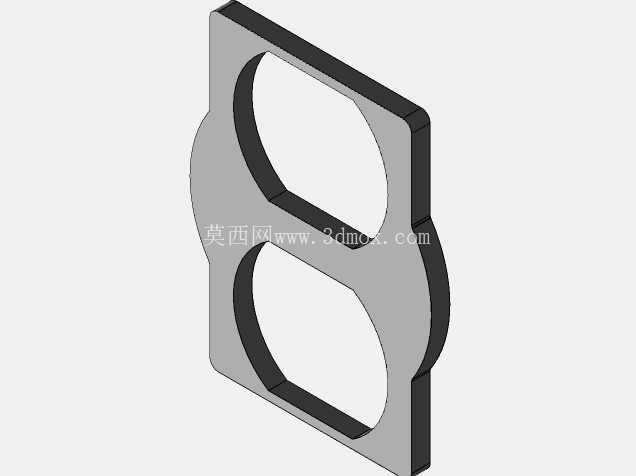

　　从安装边界来看，盒罩的整体外轮廓刚好覆盖插座的接线端子区域，不会超出导轨的安装宽度，在并排布置多个插座的场景下，相邻两个盒罩之间不会出现干涉，预留的操作空间刚好可以容纳接线端子的压线操作，不需要额外扩大安装间距。盒罩的翻盖结构采用了隐藏式转轴，翻盖闭合后和壳体表面齐平，没有突出的棱角，不会在人员通行时出现勾挂，翻盖和壳体的贴合面设计了一圈密封胶条，闭合后可以达到IP65级别的防护要求，在有切削液飞溅、粉尘较大的机加工车间也能可靠保护内部接线。

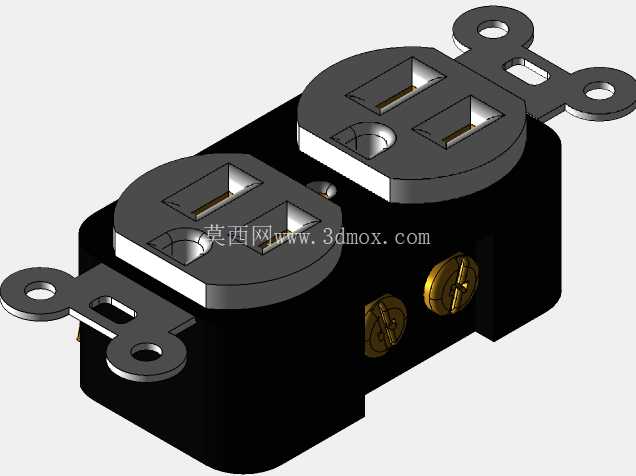

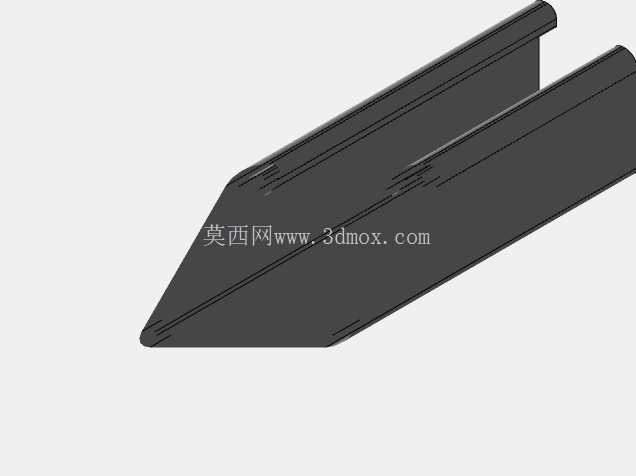

　　设计过程中充分考虑了带电操作的安全距离，盒罩内壁和带电端子之间预留了足够的电气间隙，即使在潮湿环境下也不会出现爬电击穿的问题，压铸铝壳体的表面做了喷塑处理，既可以防止铝壳氧化，也能实现壳体和带电部件之间的绝缘隔离，避免外壳带电引发的安全隐患。在实际选型应用中，这类盒罩主要匹配16A、32A的工业插座，适配的电缆外径范围在6mm到16mm之间，可以满足常规设备供电的电缆进线需求，垂直安装的设计让盒罩的重力方向和安装导轨平行，长期使用不会因为自重导致卡扣变形，相比水平安装的护罩，垂直场景下的密封面不会因为积水积灰导致密封失效，雨水或者喷淋水会顺着盒罩的外表面自然流下，不会渗入密封缝隙内部。结构建模的时候需要重点关注导轨卡扣的配合公差，卡扣和标准C型导轨的配合间隙控制在0.2mm以内，既保证安装时可以顺利滑入，也不会因为间隙过大出现晃动，翻盖的转轴位置需要做限位设计，翻盖打开角度控制在120度，既方便接线操作，也不会因为打开角度过大导致转轴断裂，盒罩内部的接线空间预留了足够的余量，可以容纳3根6平方毫米的电缆弯折，不会出现接线后电缆挤压盒盖导致闭合不严的问题。
