发动机连杆高精度三维结构设计

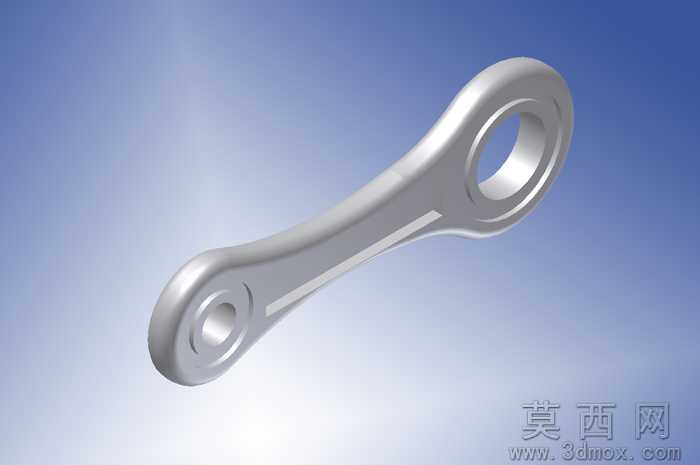

本作品为发动机连杆的三维参数化设计模型，建模阶段以发动机动力传递的实际工况需求为核心依据，首先梳理连杆的核心功能逻辑：作为连接活塞与曲轴的关键传动部件，需要将活塞承受的往复直线运动推力转化为曲轴的旋转扭矩输出，因此建模全程严格遵循力学性能与装配适配的双重要求。建模过程中首先确定连杆的整体比例与核心结构，依次完成小头孔、杆身、大头孔三个核心功能段的特征构建：小头端设计为带光滑内孔的环形结构，用于适配活塞销的装配，内孔表面做连续曲面处理，保证后续装配的贴合度；杆身采用变截面过渡设计，从小头端向大头端平滑延展，截面轮廓匹配应力分布规律，在保证结构强度的前提下尽可能降低部件自重，减少往复运动过程中的惯性载荷；大头端为大尺寸环形结构，用于与曲轴连杆轴颈配合，两端环形结构的同轴度、杆身与两端环体的过渡圆角都做了精准约束，避免应力集中带来的结构失效风险。材质渲染阶段选用金属合金钢材质效果，还原连杆实际生产所用的高强度合金结构钢质感，表面做哑光金属处理，清晰呈现杆身的加强筋结构、两端环体的厚度变化，过渡区域的曲面光影过渡自然，能够直观展示部件的结构细节。设计过程中充分考虑连杆的实际工作场景，对杆身的受力路径做了结构优化，两端环体的壁厚、杆身的截面尺寸都经过比例校验，既满足高速往复运动下的强度、刚度要求，也兼顾了部件轻量化的设计目标，整体模型无冗余特征，所有结构都服务于动力传递的核心功能，可用于发动机结构教学、装配模拟、力学仿真分析等场景，能够直观展示发动机核心传动部件的结构形态与设计逻辑。
