汽车发动机用凸轮轴与滑轮结构设计

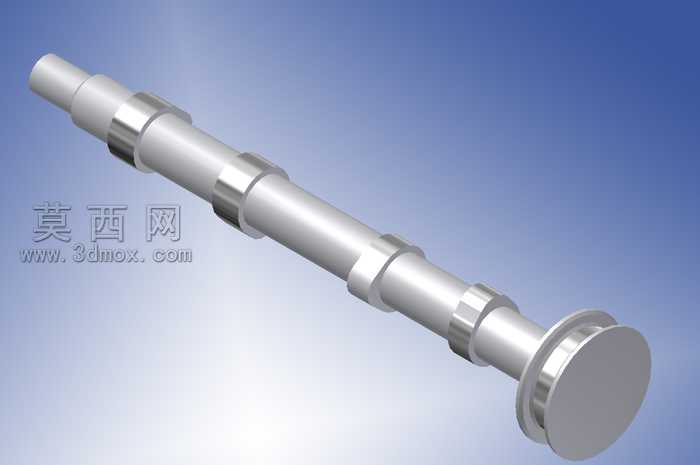

本作品为汽车发动机动力系统核心传动部件的三维建模设计，整体围绕凸轮轴与配套滑轮的实际功能需求展开，建模过程严格遵循汽车发动机零部件的尺寸规范与装配逻辑，保证各结构段的同轴度、配合公差符合实际生产装配要求。建模阶段以轴类零件的阶梯式结构为基础，依次完成主轴身、多组凸轮安装位、轴颈定位段、端部滑轮连接法兰的特征构建，每一段轴径的过渡圆角、凸轮安装座的定位凸台、滑轮连接端的止口结构都按照真实发动机凸轮轴的结构逻辑设计，避免出现不符合机械加工与装配要求的异形结构。材质渲染上，整体零件采用金属钢材质表现，针对轴身加工面、凸轮配合面、滑轮安装端面分别设置不同的粗糙度参数：轴身精加工面呈现细腻的亚光金属质感，凸轮安装位的配合面做高亮金属光泽处理以体现高精度加工要求，端部滑轮连接法兰的端面添加轻微的车削纹理细节，还原真实机加工零件的表面特征，渲染时采用柔和的渐变蓝背景配合侧上方主光源，突出轴类零件的圆柱轮廓与各段结构的层次关系，避免光影过强掩盖结构细节。结构设计层面，多组凸轮安装位沿轴身等距排布，每个安装位都设置了定位轴肩与卡簧槽结构，保证凸轮装配后的轴向定位精度，避免发动机运转过程中凸轮出现轴向窜动；轴颈位置的直径公差按照滑动轴承配合要求设计，保证轴身转动时的支撑稳定性；端部的滑轮连接法兰设置了均匀分布的螺栓孔位与中心定位止口，确保滑轮与凸轮轴的同轴度，传递动力时不会出现偏心抖动。设计思路上，完全贴合汽车发动机配气机构与动力输出的实际工况，在保证结构强度的前提下尽可能优化轴身的重量分布，各段轴径的过渡位置都设计了合理的卸荷圆角，降低应力集中风险，同时兼顾机加工的工艺可行性，避免出现无法通过车削、磨削加工完成的复杂内凹结构，整体模型既可以用于发动机结构原理的教学演示，也可作为相关零部件设计的参考原型，完整还原了凸轮轴与滑轮配合实现动力传递、驱动配气机构动作的核心结构逻辑。
