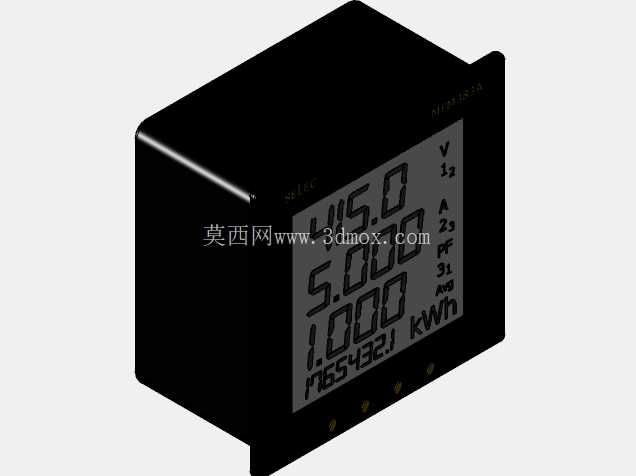

嵌入式多功能电力监测仪表结构设计

　　这款嵌入式电力监测仪表的三维结构设计，核心围绕低压配电系统的柜内安装场景展开，日常应用覆盖工厂动力配电柜、商业建筑配电竖井、数据中心列头柜、新能源并网柜等场景，承担配电回路全电量参数实时采集、计量、状态反馈的核心作用，替代传统指针式仪表与分立测量元件，大幅压缩柜内仪表安装占用空间，同时提升电量参数读取的直观性与测量精度。

　　从实际功能落地角度，该仪表可同时采集三相回路的电压、电流、有功功率、功率因数、频率、累计电能等核心电参量，屏幕分区显示不同类别的参数，无需额外切换即可快速读取核心运行数据，适配配电运维人员日常巡检、能耗统计、回路运行状态判断的实际需求。设计阶段充分考虑柜内安装的操作便利性，整体采用方正的嵌入式壳体结构，前端面与柜门安装面齐平，后端接线区域预留足够的接线操作空间，适配常规二次导线的弯曲半径，避免接线时导线过度弯折导致的线芯断裂、端子接触不良问题。

　　外形尺寸遵循电力仪表行业通用的嵌入式开孔规范，适配96*96mm的标准柜面开孔尺寸，安装时仅需将仪表从柜面正面推入开孔，通过两侧的卡扣即可完成快速固定，无需额外的螺丝紧固，大幅提升现场安装效率，也方便后期运维时的仪表拆卸更换。壳体侧面设计有散热导流槽，柜内运行时可借助空气自然流动带走内部电路工作产生的热量，避免密闭壳体内温度累积导致的测量漂移、元件老化加速问题，保障长期运行的稳定性。

　　前端面板采用深色遮光材质，可有效降低环境光线在屏幕表面的反光，即使在配电房强光照明或者逆光环境下，运维人员也能清晰读取屏幕显示的数值，面板按键区域做了凸起的盲操标识设计，戴绝缘手套操作时也能准确触达功能按键，完成参数切换、阈值设置等操作，符合电力运维现场的操作习惯。接线端子排布在壳体后端，按照电压、电流、通讯、电源的功能分区做了明确的区域划分，不同功能的端子之间设置隔离筋，避免接线时不同回路导线误碰导致的短路风险，端子的压线结构采用螺钉压线方式，适配0.5-2.5平方毫米的多股铜芯二次导线，压紧后接触电阻小，长期运行不易松动。

　　设计过程中还充分考虑了不同安装场景的兼容性，壳体的安装卡扣支持1.5-3mm厚度的柜门钢板安装，适配市面上绝大多数低压配电柜、配电箱的门板厚度，安装完成后前端面板与门板之间设置有密封胶条，可阻挡配电房内的灰尘、潮气进入仪表内部，提升在多尘、潮湿工业环境下的运行可靠性。屏幕的显示角度做了优化设计，运维人员站在柜前1.5米左右的常规巡检高度，视线与面板呈15-30度夹角时即可清晰读取全部显示参数，无需弯腰或者凑近查看，适配日常巡检的观察视角。

　　内部结构布局上，测量电路、电源电路、显示电路做了分层排布，强电测量回路与弱电通讯回路之间设置有电磁屏蔽隔板，避免大电流回路产生的电磁干扰影响通讯信号传输与测量精度，保障在复杂电磁环境的配电房内，仪表测量数据准确、通讯传输稳定。壳体材质选用阻燃ABS工程塑料，满足电气设备的阻燃等级要求，即使内部电路出现异常过热情况，也不会出现明火蔓延的风险，符合低压配电设备的安全规范。
