TDK电流补偿环芯双扼流圈结构设计

　　在工业控制板卡、开关电源输入端口、新能源车载充电机的EMC整改环节，共模扼流圈是抑制传导干扰的核心被动元件，这款环芯双扼流圈的结构设计完全围绕共模干扰抑制的实际工况展开。日常做电源端口滤波设计时，经常遇到差模干扰余量充足但共模辐射超标的问题，普通单绕组磁环虽然能压制部分共模噪声，但绕组寄生电容大、高频段阻抗跌落快，很难覆盖150kHz到30MHz的全传导测试频段，这款双绕组对称绕制的环芯结构，就是针对这个痛点做的结构优化。

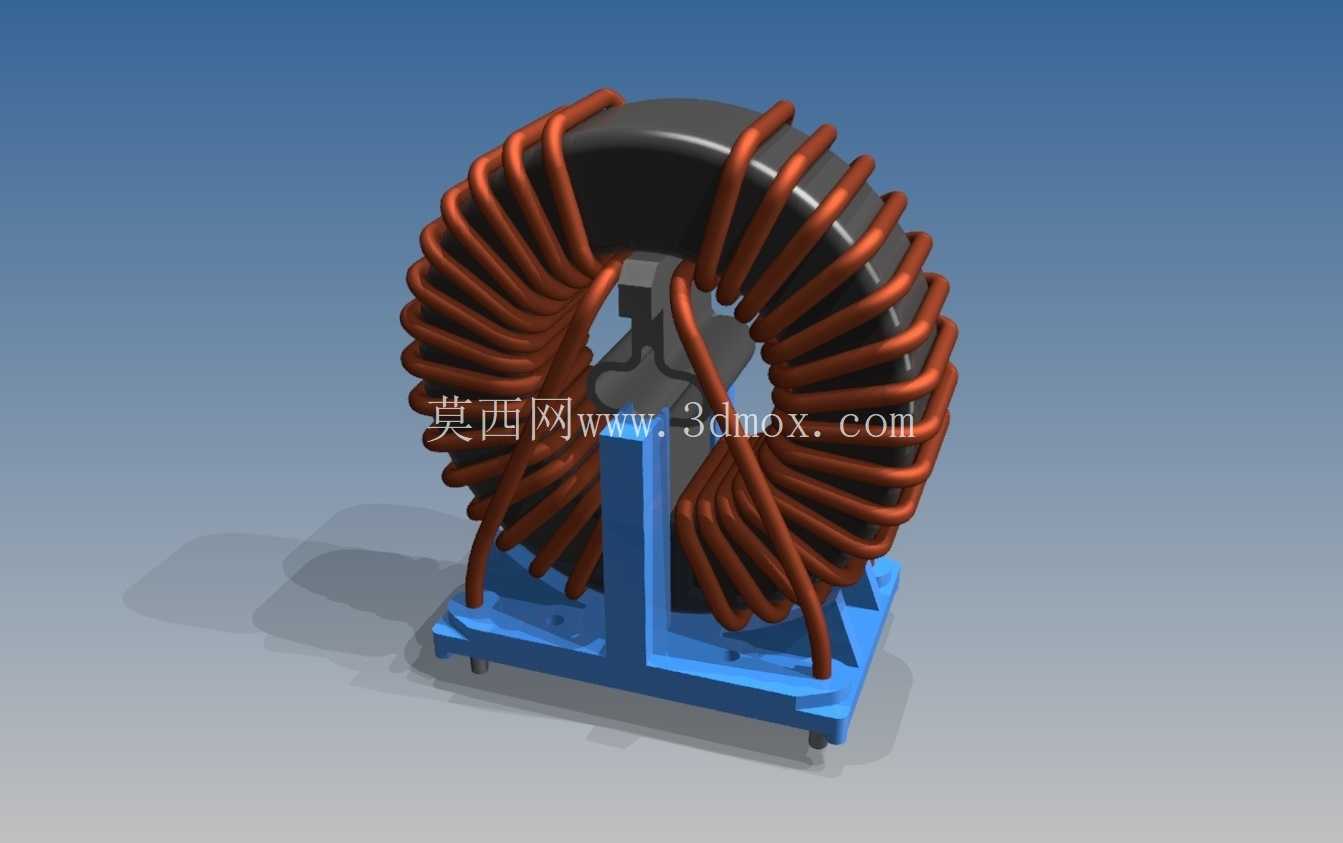

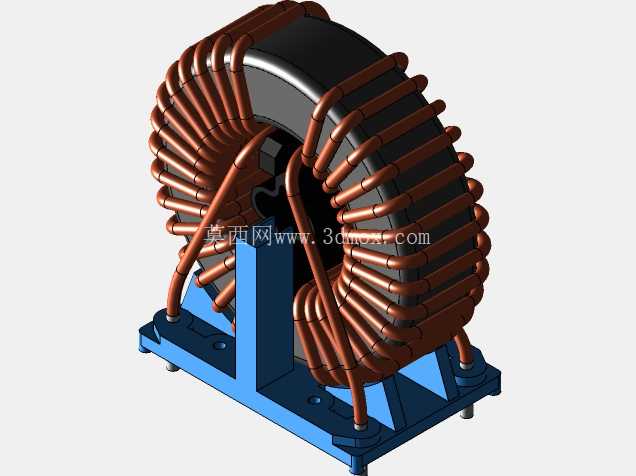

　　从实际安装场景来看，这类扼流圈通常布置在电源输入端口的保险管、压敏电阻之后，整流桥之前的PCB区域，底部蓝色安装支架的设计充分考虑了产线波峰焊的工艺要求：支架底部的两个定位柱直径和间距完全匹配标准PCB的安装孔位公差，插装后不需要额外点胶固定就能过波峰焊的轨道震动，支架的高度刚好让磁环底部距离PCB板面预留2mm的安全爬电距离，避免高压工况下磁环与PCB走线之间的电弧放电风险。磁环本身采用高磁导率铁氧体材质，环形闭合磁路的结构能最大程度降低漏磁，不会对周边的采样电阻、信号走线产生磁干扰，这一点在高密度排布的开关电源板卡上尤为重要——很多工程师做EMC整改时容易忽略扼流圈的漏磁问题，漏磁耦合到周边信号回路反而会引入新的干扰源。

　　绕组采用双股漆包线对称并绕的方式，绕制过程中严格控制两根线的张力一致，保证两个绕组的直流电阻偏差控制在1%以内，这样差模电流流过时两个绕组产生的磁场可以完全抵消，不会出现磁芯饱和的问题，同时不会对正常传输的差模工作电流产生额外衰减。绕组的出线端做了直角弯折处理，刚好对应PCB上的焊盘位置，不需要生产时二次修剪引脚，能有效提升产线插装效率。磁环与安装支架之间采用过盈配合加卡扣固定，即使在车载、工业设备这类有持续震动的工况下，也不会出现磁环移位、绕组磨损的问题。

　　从功能特性来看，这种电流补偿结构的扼流圈，对共模干扰信号呈现很高的感抗，能有效衰减线路上的共模噪声，而对于正常传输的差模工作电流，因为两个绕组的磁场相互抵消，磁芯不会饱和，即使通过较大的工作电流也不会出现电感量骤降的问题。在实际选型应用中，需要根据线路的额定工作电流选择对应线径的绕组版本，同时要根据需要抑制的干扰频段选择对应磁导率的磁环材质——低频段干扰超标选高磁导率材质，高频段干扰超标则选低磁导率宽频材质。这款结构的扼流圈因为采用环形磁路，相比UU型、EE型结构的共模电感，相同电感量下体积更小，漏磁更低，非常适合对安装空间有严格限制的紧凑型电源模块、便携式工业设备使用。

　　做三维建模的时候，需要重点关注几个安装边界尺寸：首先是安装支架的定位柱中心距，这个尺寸直接决定了PCB的孔位设计，公差需要控制在±0.1mm以内，避免插装困难；其次是绕组的最大外径，要保证周边元件与绕组之间预留足够的安规距离，特别是强电区域，爬电距离需要满足对应安规标准的要求；还有就是引脚的伸出长度，要匹配PCB的板厚，过短会导致焊接不良，过长则会在波峰焊后残留多余焊锡，容易造成相邻引脚短路。另外建模时需要还原绕组的实际绕制排布，不能简单用螺旋线直接生成，实际生产中绕组是紧密排布在磁环上的，相邻线匝之间没有明显间隙，这样才能准确模拟扼流圈的实际寄生参数，为后续的EMC仿真提供准确的模型基础。很多新手建模时容易忽略支架与磁环的配合间隙，实际生产中支架和磁环之间会预留0.05mm左右的装配公差，建模时如果做成零间隙配合，实际生产时会出现磁环装不进去的问题，这些细节都是在实际结构设计中需要反复验证的点。
