带多向接口的方形穿线防护壳体结构

　　这款方形穿线防护壳体，主要应用在工业设备布线、小型电控单元外置防护、桌面型检测设备的走线转接场景中，日常在生产线旁的传感器布线汇总、小型气动控制回路的线缆防护、实验台测试工位的导线规整作业里都能见到这类结构的身影。从实际使用需求出发，这类壳体的核心作用是为穿过设备面板、机架隔板的导线提供硬质防护，避免线缆直接与金属板材的开孔边缘摩擦造成绝缘层破损，同时也能对零散的走线进行集中规整，减少工位区域线缆杂乱带来的安全隐患。

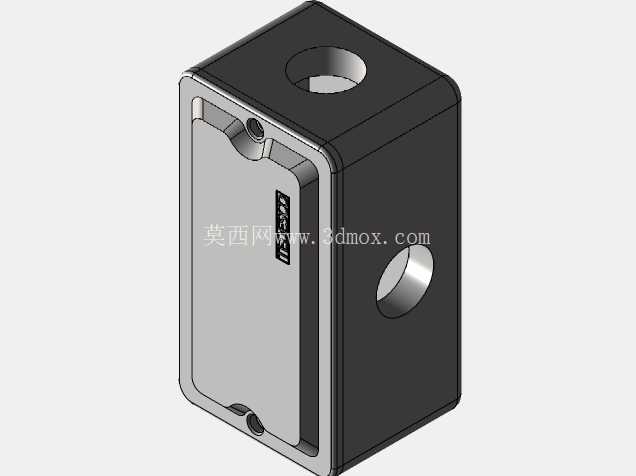

　　从结构设计逻辑来看，壳体采用方正的长方体主体搭配圆角过渡的外形，主体分为黑色基座与浅灰色盖板两个部分，这种分件设计首先是为了装配便利：安装时可以先将基座通过顶部的开孔固定在安装面板上，再把需要穿设的线缆从对应接口穿入整理完毕后，扣合盖板完成装配，后期维护时只需拆开盖板即可调整内部走线，无需拆卸整个基座，大幅降低后期运维的拆装工作量。壳体上共设置了三处穿线接口，分别位于顶部、侧部以及盖板侧的对应位置，不同方向的接口可以适配不同走向的布线需求，无需额外加装弯头转接件，就能实现垂直方向、水平侧方向的线缆穿设，减少转接配件的使用数量，也能降低转接位置的线缆弯折应力。

　　在安装边界的设计上，壳体整体的外轮廓尺寸控制得较为紧凑，不会占用过多的安装面板空间，适合在设备面板预留空间有限的场景下使用。顶部的安装孔采用沉孔设计，装配后固定螺丝的头部不会突出壳体表面，避免突出的螺丝头剐蹭周边线缆或者操作人员。侧部的穿线接口做了圆滑的翻边处理，接口内壁没有尖锐棱角，线缆穿入后与接口接触的位置是圆弧过渡面，长期使用过程中不会因为设备运行产生的轻微振动磨破线缆外皮。盖板与基座的配合位置设计了嵌入式的扣合结构，扣合后盖板与基座的外表面齐平，没有突出的卡扣或者接缝台阶，既可以避免灰尘、切削液从接缝位置进入壳体内部，也能让壳体外表面更易擦拭清洁，适配车间多尘、有少量切削液飞溅的使用环境。

　　设计过程中还考虑到了不同线径的适配性，三处穿线接口的内径做了差异化设置，顶部接口尺寸稍大，可以穿设多股汇总的线缆或者带接头的线束，侧部接口尺寸适中，适合单路或者双路的信号线穿设，盖板侧的接口尺寸偏小，适合穿设细径的控制线或者感应线，不同接口的尺寸搭配可以覆盖常规工业场景下大部分的穿线需求，无需针对不同线径额外更换转接件。壳体的壁厚设计兼顾了结构强度与轻量化需求，日常使用中可以承受常规的外力磕碰，不会因为轻微的撞击出现开裂变形，同时整体重量较轻，安装在薄型面板上也不会因为自重过大导致面板变形。盖板上预留的标识槽位，可以粘贴线缆回路的标识标签，方便后期运维时快速识别对应线缆的回路信息，减少排查线路的时间成本。
