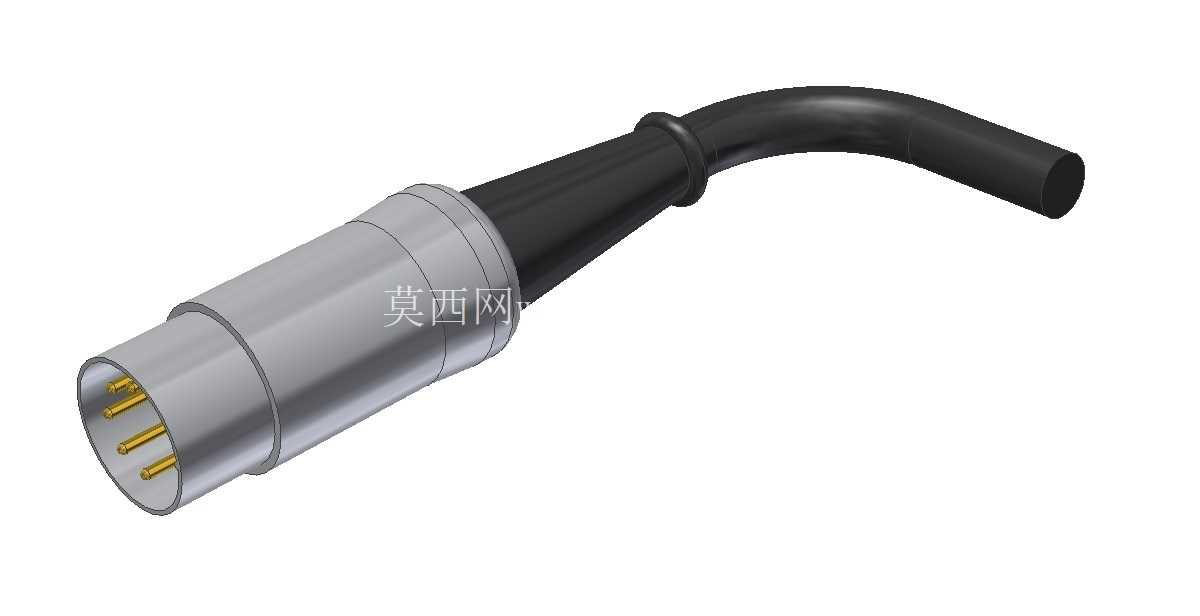

弯式五芯MIDI音频连接插头结构设计

　　在专业音频设备互联、舞台灯光控制、老式电子乐器信号传输场景中，MIDI接口的连接可靠性直接决定整套系统的信号传输稳定性，弯式直插型MIDI插头的设计初衷，就是为了解决设备背板空间局促、线缆弯折受力过大导致的接触不良问题。这类插头的核心功能是实现五芯差分信号的稳定导通，其中两芯用于信号回路传输，剩余芯脚承担屏蔽接地、设备供电辅助等功能，插针采用镀金工艺处理，降低长期插拔后的接触电阻，避免音频信号传输过程中出现丢包、误触发等问题。

　　从结构设计逻辑来看，插头的金属外壳采用锌合金压铸成型，表面做哑光镀镍处理，既可以提供足够的结构强度抵御日常插拔的外力冲击，也能形成连续的电磁屏蔽层，隔绝外界工频干扰对弱电平MIDI信号的影响；尾部的弯角橡胶护套采用邵氏硬度65A的软质PVC材质，和电缆外被的过盈配合量控制在0.8mm，既可以保证线缆弯折时的应力释放，避免线芯在护套根部出现断线，也能防止灰尘、潮气从尾部接缝处进入插头内部。插合端的定位凸台尺寸严格遵循MIDI接口通用规范，凸台宽度3.2mm，和设备端母座的定位槽间隙控制在0.1mm以内，插针的伸出长度为6.5mm，插合后插针和母座簧片的接触长度不小于4mm，保证在设备振动、线缆拖拽的工况下不会出现瞬断。

　　安装边界方面，这类弯式插头的插合面到尾部弯角顶点的直线距离为32mm，弯角弧度为90度，线缆出线方向和插合方向垂直，在设备背板间距小于40mm的机柜安装场景中，相比直头MIDI插头可以节省至少25mm的后部操作空间，避免线缆过度弯折导致的外被开裂。内部的插针固定基座采用耐高温PBT工程塑料注塑成型，插针和基座之间采用压接工艺固定，压接后的拉脱力不小于15N，焊线端预留2mm的焊锡杯空间，方便生产过程中的导线焊接，基座和金属外壳之间设置有定位卡扣，装配后不会出现轴向窜动。尾部的橡胶护套和金属外壳之间采用倒扣结构连接，装配后护套的拉脱力不小于30N，日常使用中拖拽线缆不会出现护套脱落的问题。

　　在实际选型应用中，这类弯式MIDI插头多用于固定安装的音频机柜、嵌入式电子乐器、舞台灯光控制矩阵等场景，相比直头插头可以更好的适配机柜后部的走线空间，减少线缆的弯折半径，延长线缆的整体使用寿命；插合端的金属外壳和设备母座的金属壳体接触后，可以形成连续的屏蔽通路，在强电磁干扰的演出场景中，能够有效降低灯光硅箱、功放设备对MIDI控制信号的辐射干扰，避免灯光控制误触发、乐器信号串扰等问题。建模过程中需要重点关注插针的同轴度公差，金属外壳和绝缘基座的配合间隙，以及尾部橡胶护套的形变空间，保证模型装配后各部件之间没有干涉，插针的位置度误差控制在0.05mm以内，和标准母座模型装配时插拔顺畅，没有卡滞、松旷的问题。
