1602字符型液晶显示模组结构设计

　　做嵌入式控制类设备的结构设计时，1602字符液晶屏是绕不开的基础人机交互部件，很多小型工业控制终端、检测仪器、小型机电设备的操作面板上，都能看到这类显示模组的身影。不同于大尺寸的彩屏模组，这类字符屏的核心作用是输出固定格式的字符信息，比如设备运行参数、故障代码、操作提示、计数数值这类不需要复杂图形渲染的内容，在对成本敏感、显示需求简单的工业场景里，它的可靠性和性价比远高于复杂的彩屏方案。

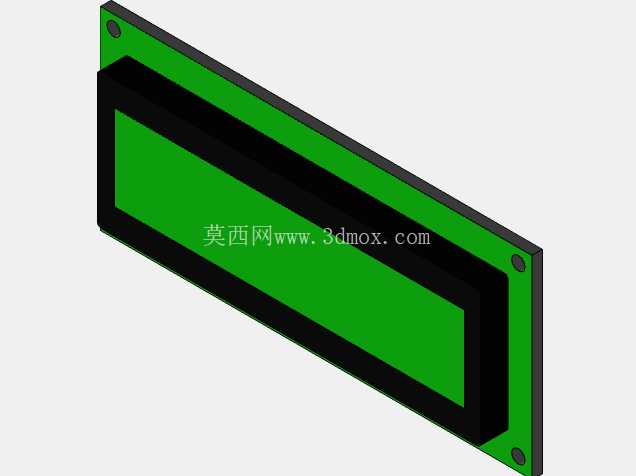

　　从结构设计的角度看，这款模组的整体布局非常规整，核心分为三层结构：最上层是黑色的LCD液晶封装边框，中间是绿色的背光扩散层，底层是绿色的PCB承载基板。PCB基板的四个角预留了标准的安装固定孔，孔径适配M2规格的螺丝，安装孔的中心距是行业通用的标准尺寸，不管是直接固定在设备面板的预留槽位，还是搭配专用的金属固定支架，都能直接适配，不需要额外做孔位修改。

　　设计这类模组的三维模型时，首先要卡准安装边界的尺寸：整个模组的长宽尺寸严格匹配行业通用的16x2字符屏安装规范，厚度方向要把液晶层、背光层、PCB层、背面焊盘的高度都算进去，避免设备面板做开槽时预留深度不足，导致装配后屏幕凸起或者挤压损坏液晶层。屏幕正面的黑色边框是遮光结构，建模时要注意边框和绿色背光区域的配合间隙，不能出现漏光的结构问题，边框的凸起高度要略高于液晶显示面，这样装配面板时即使有轻微的挤压，受力点也在边框上，不会直接压到脆弱的液晶玻璃层。

　　PCB板的边缘做了圆角处理，避免装配时刮伤导线或者操作人员的手，板边预留的排针焊接位置要和结构件的避让槽对应，很多新手建模时容易忽略排针的突出高度，导致屏幕装到面板上后排针和外壳内部的筋位干涉，这一点在做整机装配校验时必须重点检查。背光层的扩散板是半透明的绿色材质，建模时不需要做内部的导光板微结构，只要把整体的外形尺寸和装配定位做准确就可以，毕竟结构设计阶段的核心是保证整机装配的兼容性，不需要还原电子层面的微观结构。

　　在实际的设备应用里，这类屏幕通常是倾斜一定角度安装在操作面板上，角度一般在15到30度之间，方便操作人员站立或者坐姿操作时能清晰看到屏幕上的字符，所以建模时还要考虑屏幕视角和面板安装面的角度配合，固定孔的位置要保证屏幕安装后视角符合人机工程学要求。另外，屏幕的正面和面板之间要预留粘贴防尘泡棉的槽位，泡棉的压缩量一般控制在0.3到0.5毫米，既能挡住外部的灰尘进入设备内部，又不会因为压缩量过大把屏幕顶变形。

　　很多做小型设备的工程师在选型时，优先选这类标准尺寸的1602屏，就是因为它的安装尺寸完全标准化，不同厂家生产的同规格模组可以直接互换，不需要修改结构图纸，后期供应链替换的灵活性很高。建模的时候严格按照通用安装尺寸来做，就能保证模型可以直接适配绝大多数市售的同规格屏幕，不用针对特定厂家的产品做单独调整。

　　还要注意屏幕背面的元件避让，PCB背面会有驱动芯片、电容电阻这类贴片元件，建模时要给背面留出至少2毫米的元件空间，不能在结构设计时把内部的筋位或者其他部件贴到PCB背面，避免挤压元件导致虚焊或者损坏。屏幕两侧的空间要留出FPC排线或者排针接线的走线位置，不能让走线被其他结构件压住，折弯半径也要符合排线的最小折弯要求，避免长期使用后排线断裂。

　　从功能特性上来说，这类字符屏不需要复杂的驱动电路，只需要简单的IO口就能驱动，功耗很低，适合电池供电的小型检测设备，在工业现场的强电磁环境下，它的抗干扰能力也比很多彩屏要好，不会因为现场的电磁干扰出现花屏、显示错乱的问题，这也是它在工业小型设备上长盛不衰的核心原因。做结构设计的时候，不需要考虑额外的屏蔽结构，只要保证安装固定可靠，接线不松动，就能满足绝大多数工业场景的使用要求。
