4×3矩阵式工业设备操作按键键盘

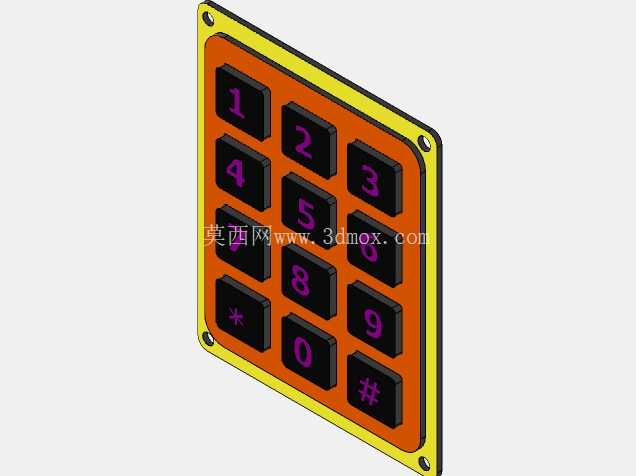

　　这款4×3矩阵排布的操作按键键盘，是面向工业控制场景设计的实体输入部件，常被集成在小型电控柜、门禁控制终端、工业设备操作副面板、小型参数设置终端上，用来完成数字密码输入、参数数值录入、功能指令触发这类基础人机交互动作。从结构设计来看，整体采用嵌入式面板安装思路，外框预留了四个角部安装孔，安装时可直接通过螺丝将整个键盘模块固定在设备面板的预留开孔位，安装边界贴合常规工业面板的开孔公差要求，不需要额外设计转接固定件，能直接适配多数薄型电控面板的安装厚度。

　　按键部分采用凸起式方形键帽设计，每个键帽对应独立的按压行程，键帽表面做了内凹弧度处理，贴合指腹按压的触感，即便操作人员佩戴薄型劳保手套也能准确触发按键，不会出现打滑或者按不准的情况；键帽上的字符采用凹刻填色工艺，长期按压摩擦也不会出现字符脱落的问题，适配工业场景下高频次操作的耐用性需求。面板基底采用分层结构设计，最外层的黄色边框为硬质防护层，能抵御日常操作中的轻微磕碰，中间橙色的按键安装基板做了绝缘处理，避免按键引脚与设备金属面板直接接触造成短路风险，按键矩阵的走线全部隐藏在基板背面，不会在安装面外露杂乱线路，既提升了整体整洁度，也能避免线路被外力拉扯损坏。

　　从功能逻辑上，12个按键采用矩阵扫描电路设计，仅需要7个IO引脚就能完成全部按键的信号采集，相比独立按键的接线方式大幅减少了与主控板的连线数量，降低了接线复杂度与线路故障概率，适配多数小型单片机控制板的接口资源。实际应用中，这类键盘常被用在电源控制终端的密码解锁、小型加工设备的参数数值输入、门禁系统的密码验证、仓储设备的取件码输入这类场景，按键的触发力度做了适配工业操作的调校，按压力度适中，既不会因为轻微触碰造成误触发，也不需要过大按压力度造成操作疲劳。

　　设计过程中充分考虑了工业场景的使用环境，整个按键模块的面板缝隙做了窄边处理，能减少灰尘、切削液飞溅进入按键内部的概率，延长按键的使用寿命；安装孔位的位置避开了按键矩阵的走线区域，安装螺丝时不会损伤内部线路，同时外框的厚度与常规设备面板的沉台设计匹配，安装完成后键盘表面与设备面板基本齐平，不会出现突出过多容易被剐蹭的问题。按键排布遵循常规数字输入的使用习惯，数字1-9按照三行三列的常规电话键盘逻辑排布，最下排设置、0、#三个功能扩展按键，既可以完成纯数字输入，也可以通过、#键实现功能确认、删除、切换输入模式这类扩展操作，不需要额外增加功能按键就能覆盖多数基础输入需求。
