铝合金材质八木定向通信接收天线结构

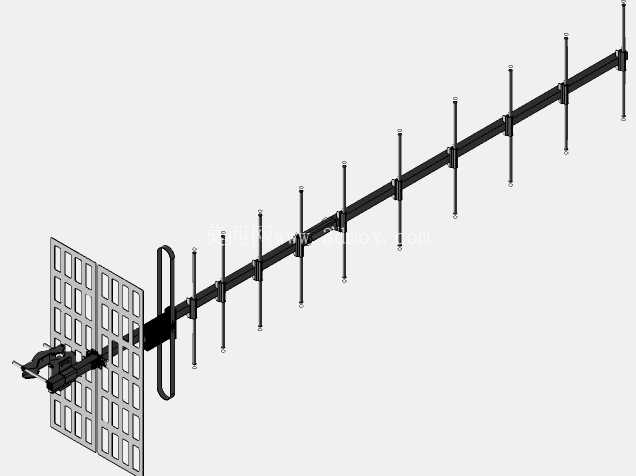

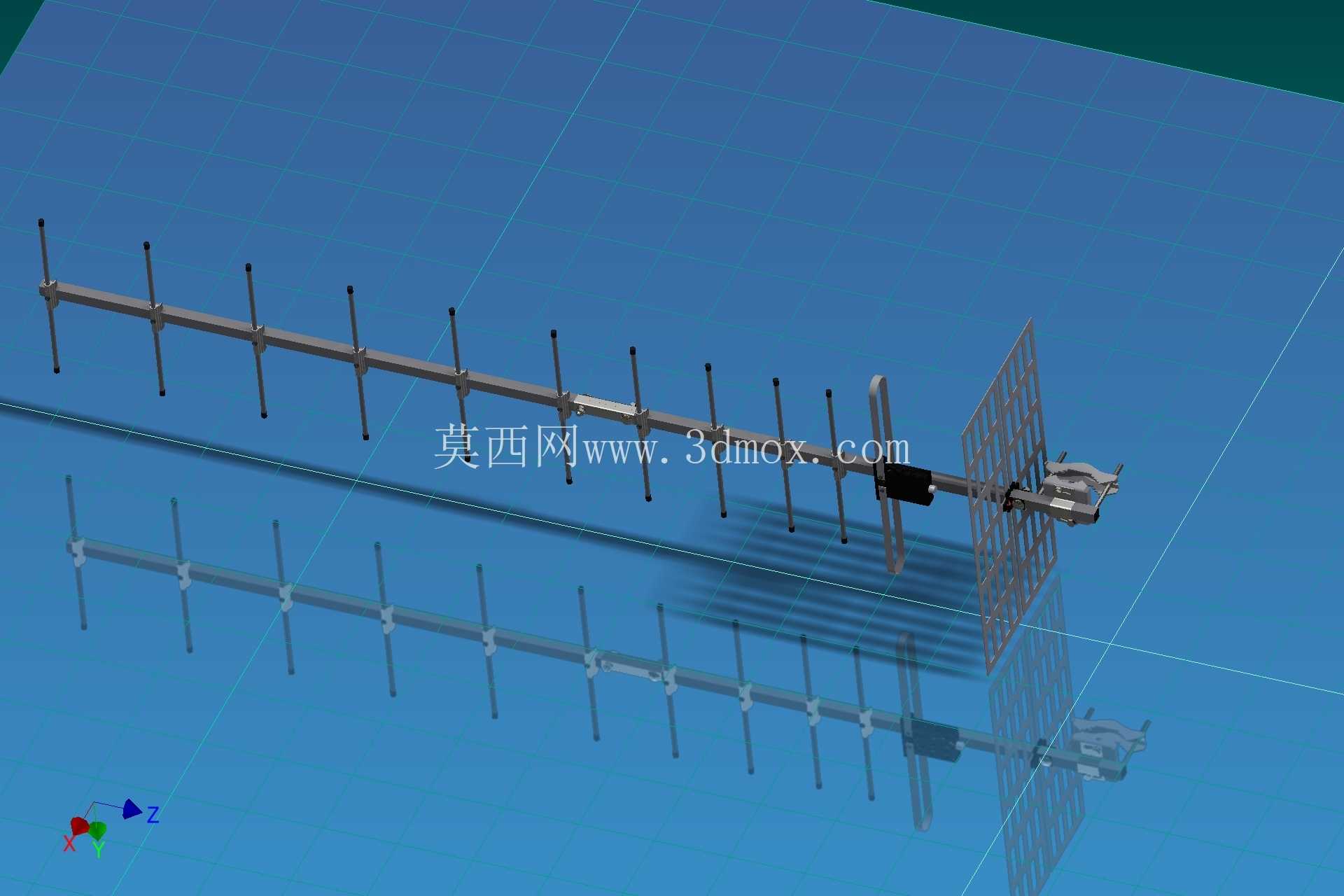

　　这款定向通信天线的结构设计，核心围绕UHF频段信号的定向收发需求展开，整体采用铝合金作为主结构材料，兼顾户外部署的轻量化需求与长期使用的抗腐蚀性能。从结构组成来看，整套天线包含引向振子阵列、有源振子、反射网板、固定抱箍以及馈电连接端几个核心部分，所有振子均采用等直径铝管加工，通过绝缘固定座安装在主支撑大梁上，避免振子与大梁直接导通影响天线的驻波比参数。

　　在实际工程应用中，这类天线常被部署在城郊无线通信基站的补点场景、山区森林防火的无线图传链路、工业园区的无线数传网络搭建，以及业余无线电爱好者的远距离通信站点中，相比全向天线，它能通过引向器与反射器的组合，将信号能量集中在主轴方向，有效提升前后比，抑制后方与侧方的干扰信号，在同等发射功率下能获得更远的通信距离。

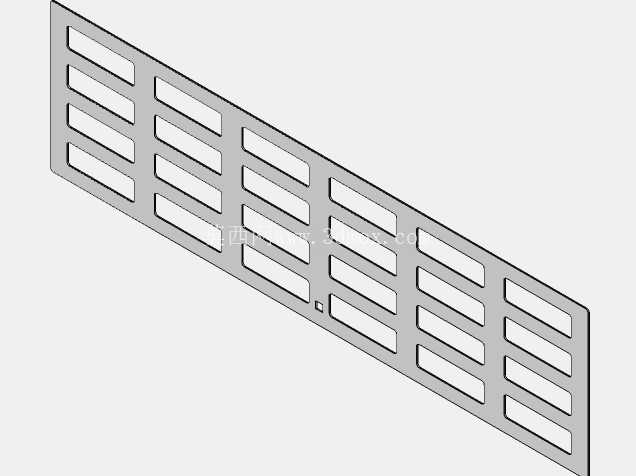

　　设计过程中，首先需要根据目标工作频段计算各振子的长度与间距：引向振子的长度略短于有源振子，按照从靠近有源振子到远离的顺序，长度依次微调缩短，相邻振子的间距按照工作波长的固定比例设置，保证各振子耦合的信号在有源振子端同相叠加，获得最大的增益。反射端采用网格状反射板而非单根反射振子，是为了拓宽工作带宽，同时降低风阻，减少户外强风环境下的结构载荷，网格的尺寸经过计算，既能保证对工作频段信号的有效反射，又不会因为实心板带来过大的迎风面积，降低安装杆的承重要求。

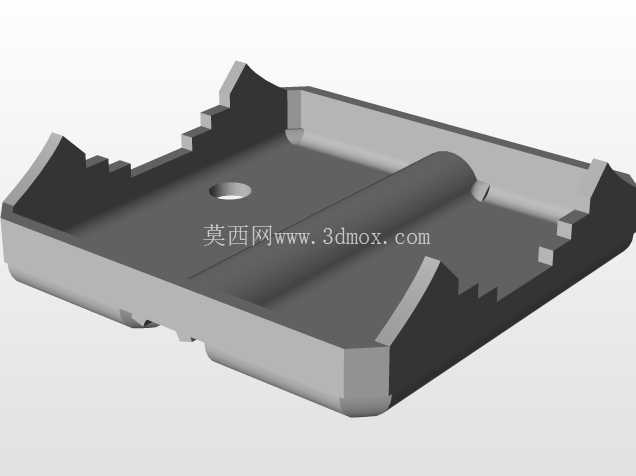

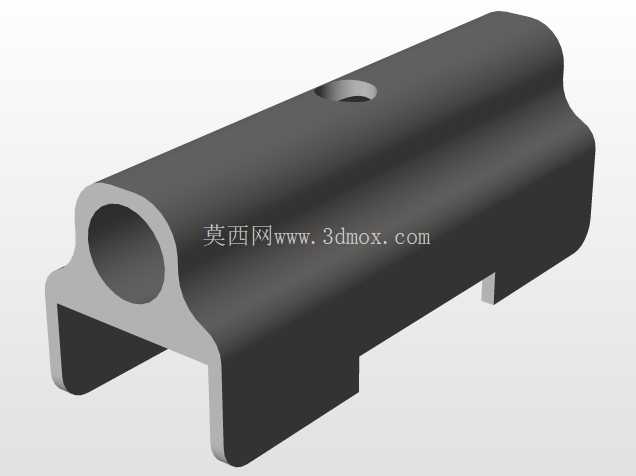

　　安装边界方面，主支撑大梁采用方形铝型材加工，截面尺寸适配常规的通信抱杆安装件，配套的固定抱箍可以适配直径40mm到60mm的安装立杆，安装时需要保证天线主轴对准通信对端的方向，俯仰角可通过抱箍的调节结构在正负15度范围内调整，满足不同架设高度的对准需求。所有振子与大梁的连接座均采用耐候性工程塑料注塑成型，既保证绝缘性能，又能抵御户外紫外线照射与温度变化带来的老化问题，馈电端采用标准N型接头，直接匹配常规的通信馈线，不需要额外做阻抗匹配转换，降低现场安装的调试难度。

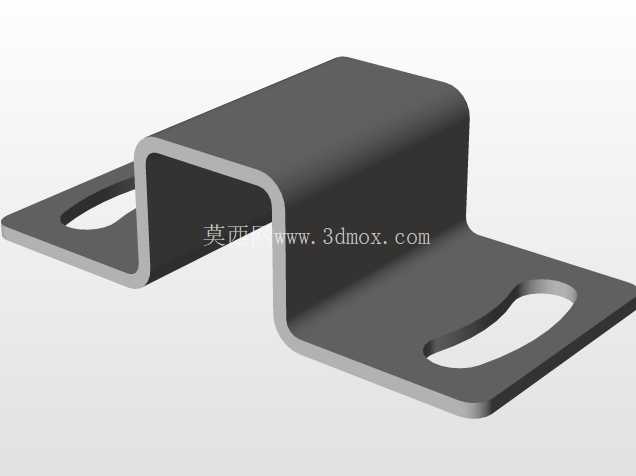

　　从结构强度的角度考虑，大梁的壁厚经过核算，在12级风速下不会产生超过允许范围的形变，避免振子间距变化导致天线参数偏移，振子与固定座的连接采用涨紧式结构，不需要额外螺丝固定，装配时直接将铝管压入固定座的预留孔即可，既提升装配效率，也避免螺丝连接在长期户外使用中出现松动脱落的问题。反射网板通过冲压成型的铝支架固定在大梁末端，网板与有源振子的间距经过反复仿真验证，在整个工作频段内都能保持稳定的前后比指标，不会因为频率变化出现反射效率骤降的问题。

　　在细节处理上，所有铝制构件的边缘都做了倒角处理，避免装配与安装过程中划伤操作人员，馈电接头处做了防水胶圈密封，配合户外使用时缠绕的防水胶带，可有效阻挡雨水渗入馈线内部导致信号衰减。整套天线的所有零部件都采用模块化设计，单个部件的重量不超过5kg，现场安装时不需要大型吊装设备，两名施工人员即可在立杆上完成全部装配工作，大幅降低高空作业的难度与风险。
